3层知名4S店电气施工CAD图纸（电气专业节能设计）

附件详情

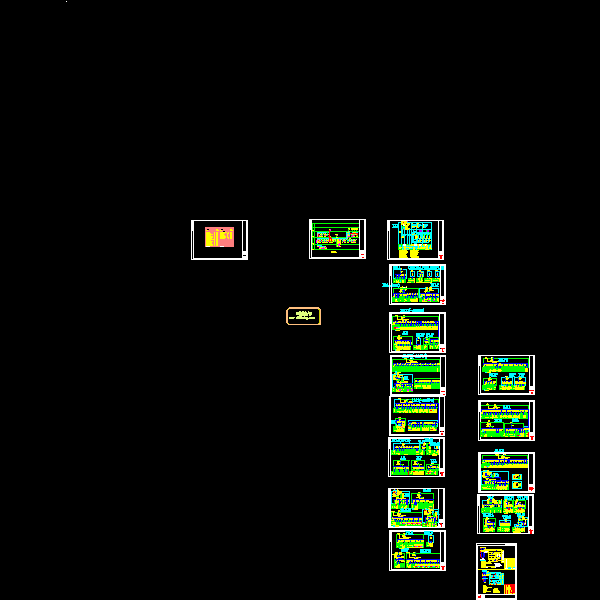

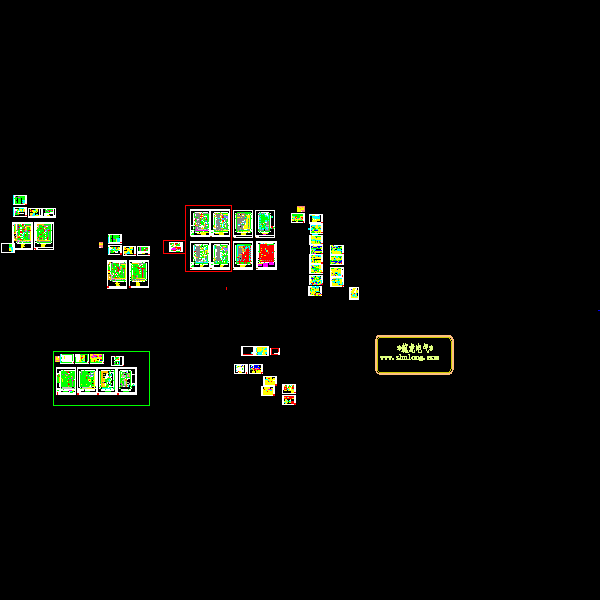

该附件是大型知名4S店全套电气施工图纸（含电气专业节能设计），总共73张。
该项目建筑主体层数为地上二层，局部三层，属多层建筑；一层为汽车维修车库和销售展厅，二层为内部办公及停车库，局部三层为备用内部办公，局部屋顶为汽车室外停车场。高低压配电房、消控中心均设置在一层。水泵房设置半地下室。在一层西侧设有弱电进线间。该项目总建筑面积16212.3平方米,建筑总高度为13.2m。室外消防用水量为30L/S。
该项目规模：该项目建筑总高度13.200米，总建筑面积16212.3平方米，其中地上建筑面积15853.1平方米,地下建筑面积359.2平方米。建筑层数为地上二层

，局部三层；地下局部一层。功能布局：一层：汽车维修车库（15辆）和销售展厅，二层为内部办公以及停车库，局部三层为备用内部办公。局部屋顶为汽车室外停车场。
本次强电设计范围：(1)10/0.4kV变配电所; (2)照明、动力配电；(3)防雷、接地；(4)一层展厅、接待维修区、新车交付区、办公室、会议室等，二层配套办公、会议室、备餐区、餐厅等待二次装修时设计，该资料仅预留电源；(5)总体景观照明、立面泛光照明和屋面庭园照明由专业公司设计，该资料仅预留电源。
其他设计：1、综合布线系统； 2、视频监控系统；3、有线电视系统；4、背景音乐、消防广播系统；5、DMS系统（由专业厂家深化设计）。
本次弱电设计范围：大楼火灾自动报警系统和消防联动控制系统。
