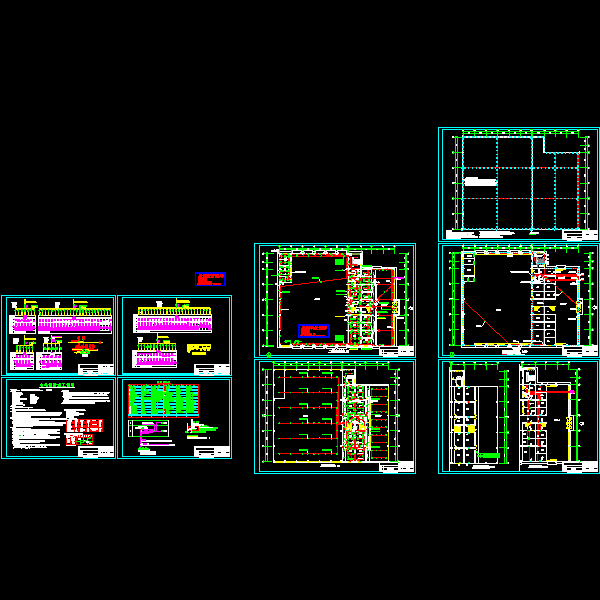

商务车销售4S店电气CAD图纸

一、概述:

该项目为xxx 商用车A1店,缝左侧为门式刚架,右侧为框架结构,建筑面积为3500M,建于xxxx 汽车销售公司厂区内。

三、设计内容:

该项目设计包括电气照明、宽带网、有线电视、防雷及接地等系统。

四、电源:

该项目供电负荷等级为"三级",进线电源为380/220V三相四线制,进户线VV22-1000V电缆地埋引入。

五、线路敷设:

所有进户线过墙处均穿镀锌水煤气钢管保护,钢管室外部分伸出散水坡至少0.1米,埋深≥0.7米;室内照明插座配电线路均采用BV-450/750V铜芯绝缘导线,按系统图配线,穿管规格参《建筑电气安装工程图集》JD50-601~608。线路中除照明两根、插座三根不表示外,其余用斜线和数字表示导线根数。照明配电箱均采用PZ30型终端配电箱,落地式配电柜10#下设槽钢基础,各种 的安装方式及高度见设备材料表,空调处预留DN75孔洞至室外,柜式空调孔口下口距楼面0.05米,壁挂式空调孔口上口距梁下0.3米。
