2万平体育馆给排水消防CAD施工图纸（中水处理）

• 附件设计说明：有

• 建筑类别：体育

• 建筑设计结构形式：钢筋混凝土结构

• 建筑设计面积：22232.66平方米

• 图纸设计深度：施工图

• 参考图纸：37张

• 设计年代：近代

• 生活供水设计：生活给水系统,中水系统

• 生产供水设计：热水系统

• 消防设计：室外消火栓系统,室内消火栓系统

• 排水体制：污废合流,雨污分流

• 消火栓用水量室外(L/S)：30

• 消火栓用水量室内(L/S)：30

• 大样节点：泵房,卫生间

• 项目所在地：吉林

附件详情

• 给排水设计说明

• 给排水及消火栓平面图

• 喷淋平面图

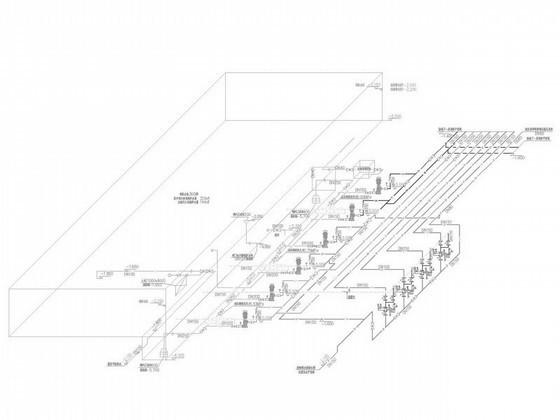

• 给排水系统图

• 消火栓系统图

• 喷淋系统图

• 水炮灭火系统图

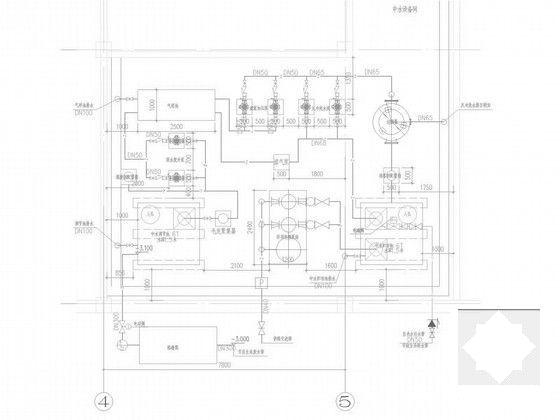

• 中水设备间详图

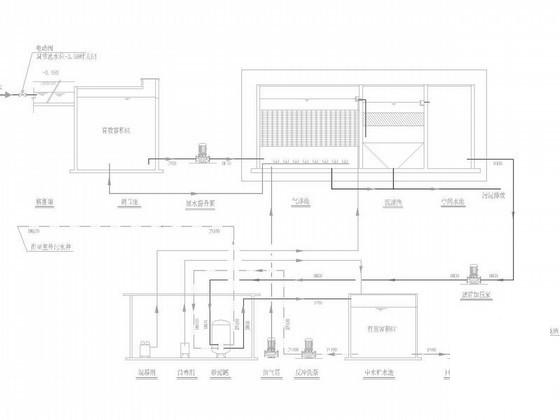

• 中水处理系统图

• 消防水泵房详图

• 生活及热水设备间详图

• 卫生间详图

附件详情

该项目为体育馆，总建筑面积为22232.66平方米，地上单层，局部3层，地下1层，建筑高度30.45米，
，共37张。

生活及热水设备间

消防水泵房系统图

中水设备

中水处理系统
