医院压氧舱及污水处理站给排水消防CAD施工图纸
-
附件设计说明：无
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
参考图纸：5张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：雨水系统
-
项目所在地：广东
附件详情
-
卫生间给水系统图
-
卫生间给水大样图
-
卫生间排水系统图
-
给排水平面图
-
给排水系统原理图
-
消防给水系统图
-
排水系统图
-
雨水系统图
附件详情
本项目为医院压氧舱及污水处理站，设计范围为：室内外生活给水系统、生活排水系统、室内消防给水系统、灭火器配置、雨水系统。
，共5张。
，共5张。

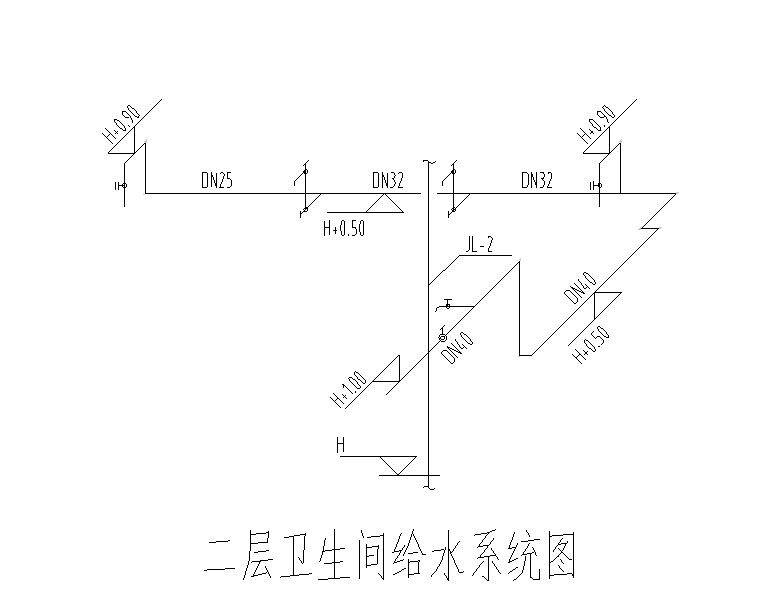

二层卫生间给水系统图

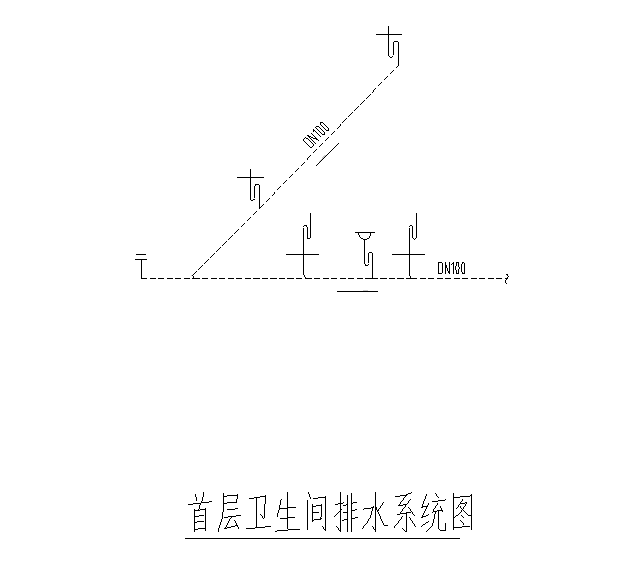

首层卫生间排水系统图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.75 MB
- 收藏次数：0
-
文件名称：
附件-995860009505098778575.rar
