雨污水处理及垃圾转运站供电施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：三级
  • 接地方式：TN-C-S
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为重庆某机场中心-雨污水处理及垃圾转运站供配电工程。

概况：
该附件为重庆某机场中心-雨污水处理及垃圾转运站供配电工程。污水处理厂变电站本期容量为1×630kVA，两级电压10kV/380V，户外箱式变压器（该箱变甲供）。
一路电源由机场中心变电站引来,电缆进建筑物处穿钢管保护。
该项目所有电气设备金属外壳及穿线钢管均应可靠接地。

部分图纸摘录：

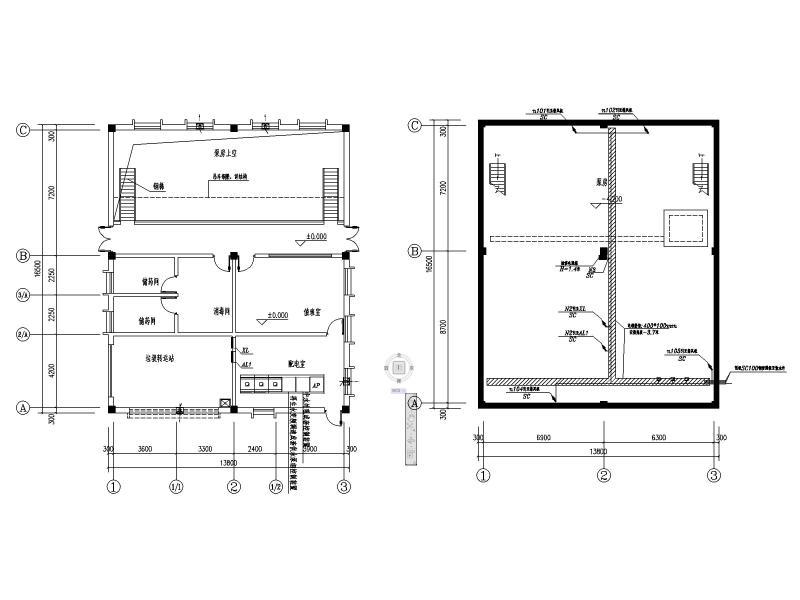

照明平面图
电力平面布置图

防雷接地平面图

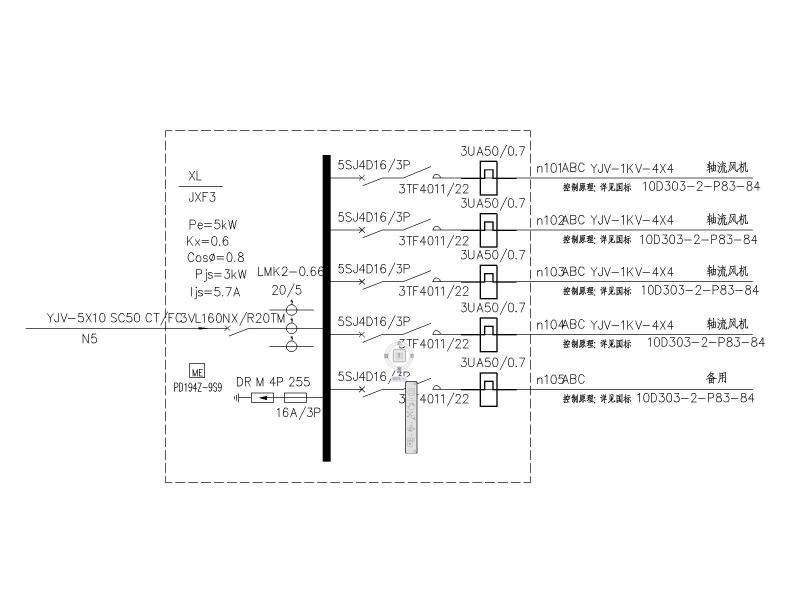

配电箱系统图

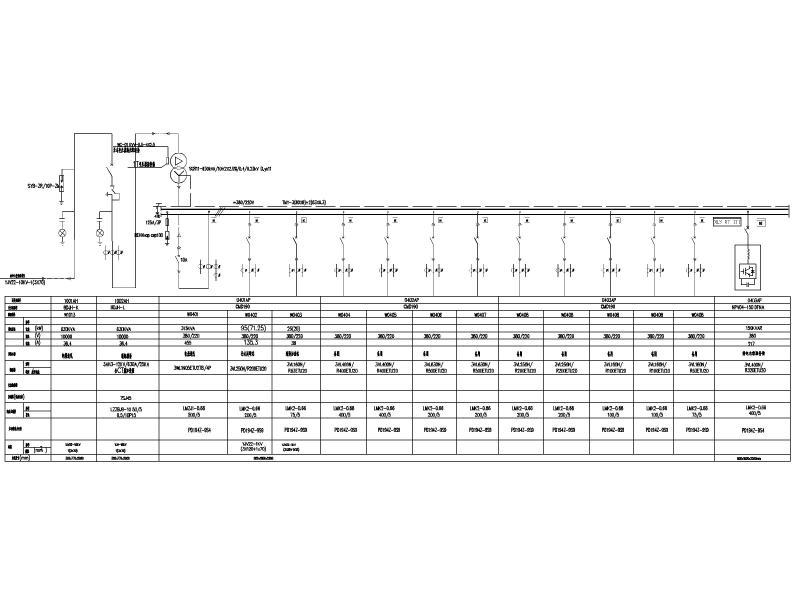

箱变供电系统图
检修插座箱系统




以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 垃圾转运站施工图 - 1
    垃圾转运站施工图 - 1
  • 垃圾转运站施工图 - 2
    垃圾转运站施工图 - 2
  • 垃圾转运站施工图 - 3
    垃圾转运站施工图 - 3
  • 垃圾转运站施工图 - 4
    垃圾转运站施工图 - 4
  • 垃圾转运站施工图 - 5
    垃圾转运站施工图 - 5
  • 垃圾转运站施工图 - 6
    垃圾转运站施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
