单层垃圾转运站电气施工图纸（2017）

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

概况：
该项目为贵州省某县生活垃圾处理站，共1层，为单层建筑。总高度4.200M。
本项目由市政引来一路市政10KV电源，埋地引入变配电房。为确保重要负荷，另设柴油发电机组，作应急电源。变配电房由供电部分专项设计。本栋~380V电源由附近配电房引来。

设计范围：
配电系统；电力系统；照明系统；建筑物防雷、接地系统及安全措施。

部分图纸摘录：

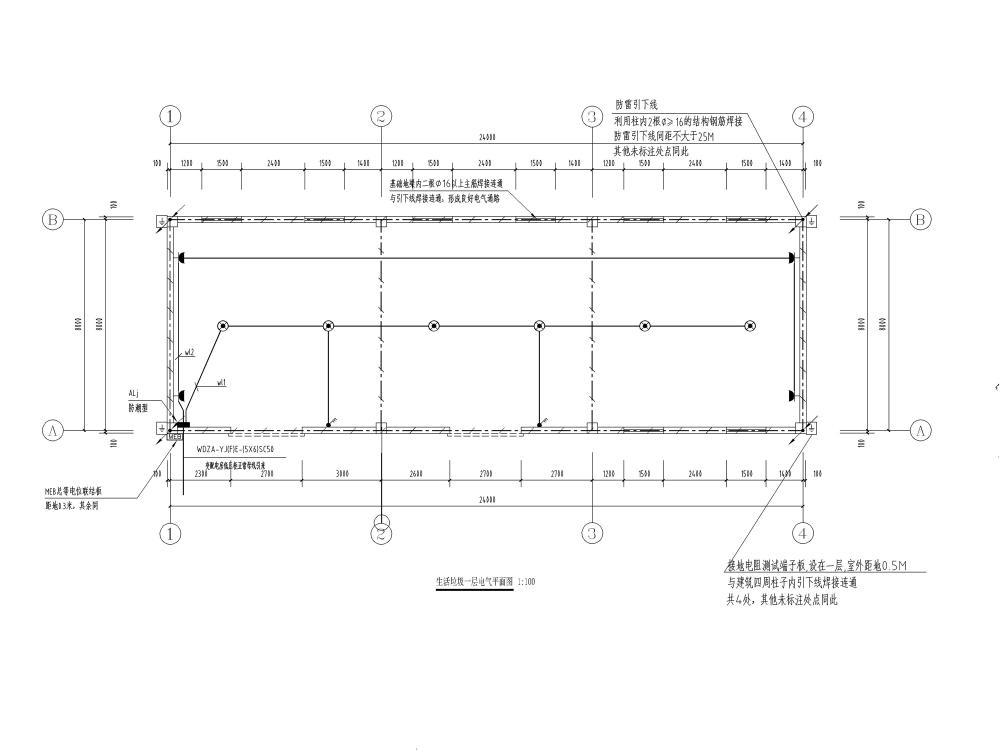

电气平面图

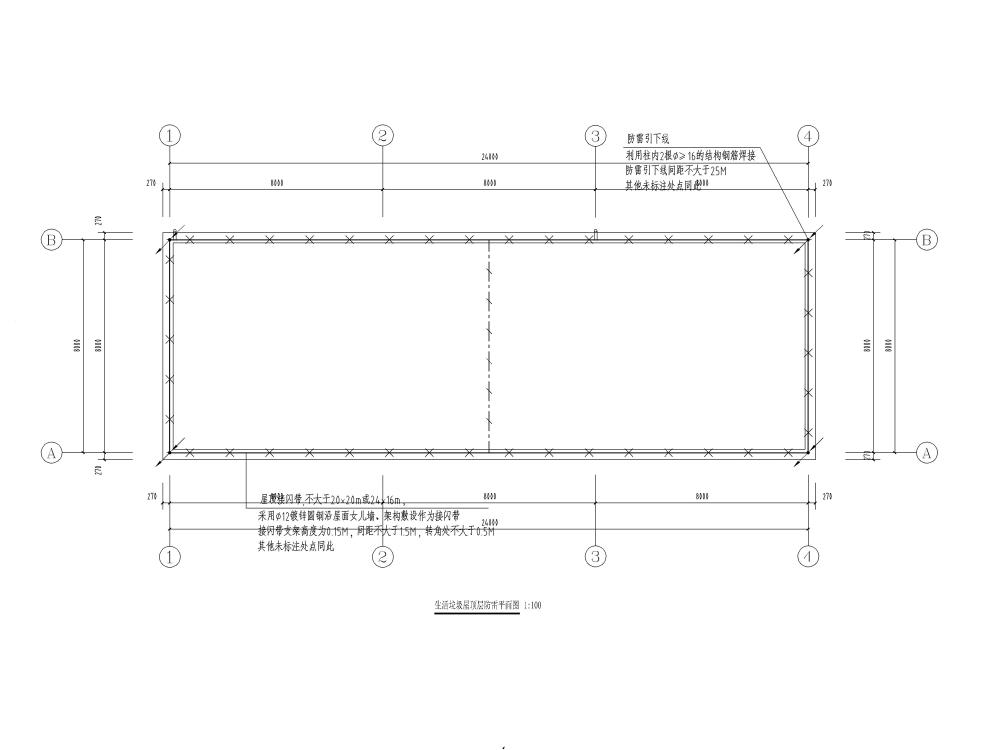

防雷平面图

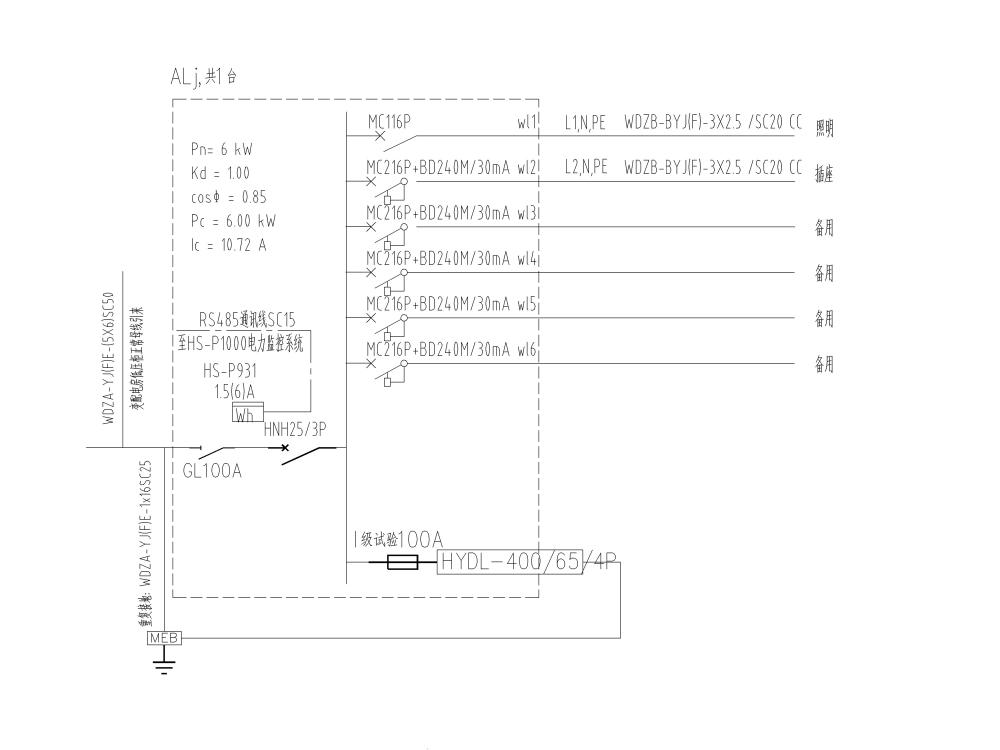

配电箱系统图

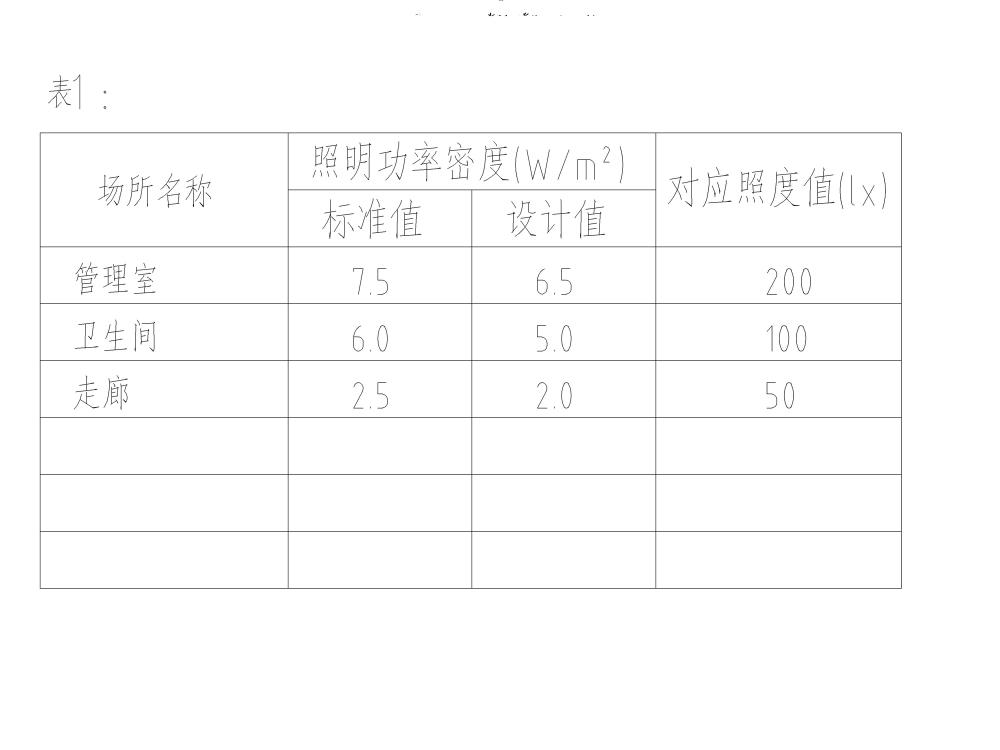

照明计算

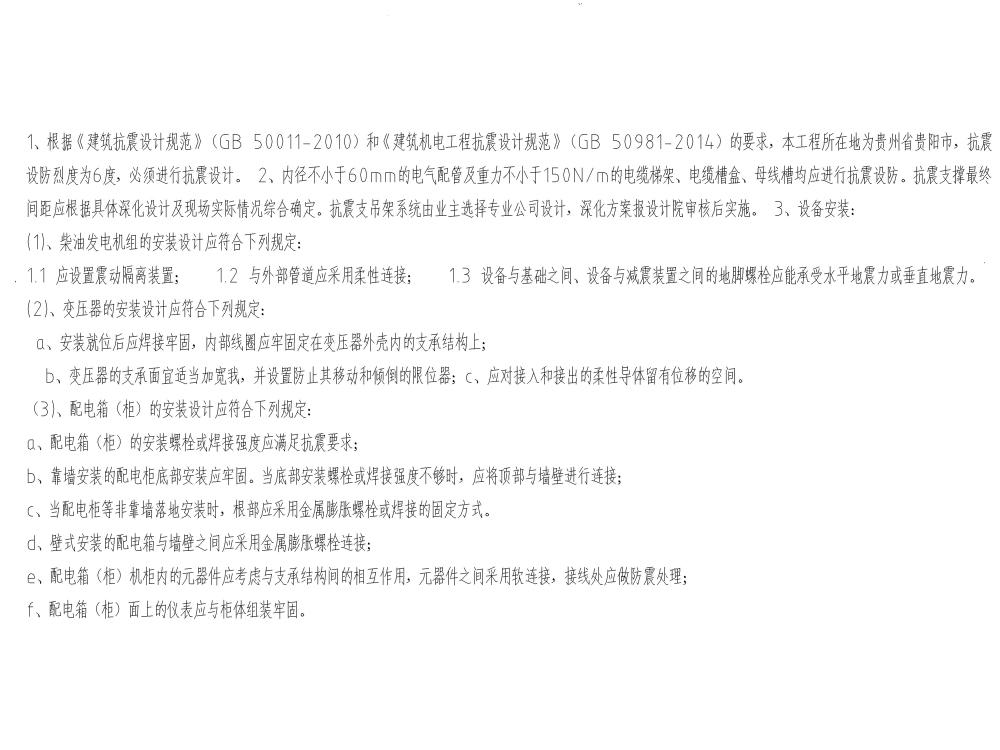

抗震措施

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 垃圾转运站施工图 - 1
    垃圾转运站施工图 - 1
  • 垃圾转运站施工图 - 2
    垃圾转运站施工图 - 2
  • 垃圾转运站施工图 - 3
    垃圾转运站施工图 - 3
  • 垃圾转运站施工图 - 4
    垃圾转运站施工图 - 4
  • 垃圾转运站施工图 - 5
    垃圾转运站施工图 - 5
以上是部分截图，请下载附件后查看完整高清内容
