超高层办公楼电气施工图纸（2017）

该附件为天津超高层办公楼34~65F 电气施工图 。

概况：

该项目建筑物由一幢办公楼、一幢酒店及公寓楼及其地下室组成。办公楼高339米，酒店及公寓楼高210米。酒店及公寓楼为酒店，27层以上高区为公寓。地下室共五层，地下一层为商场及设备机房，地下二~五层为地下停车库及设备机房。本子项为34~65F电气相关设计。

设计范围：

变配电系统（变电所设计由当地电力设计单位负责深化）；

照明及配电系统；

动力配电及控制系统；

疏散指示及应急照明；

消防系统。

部分图纸摘录：

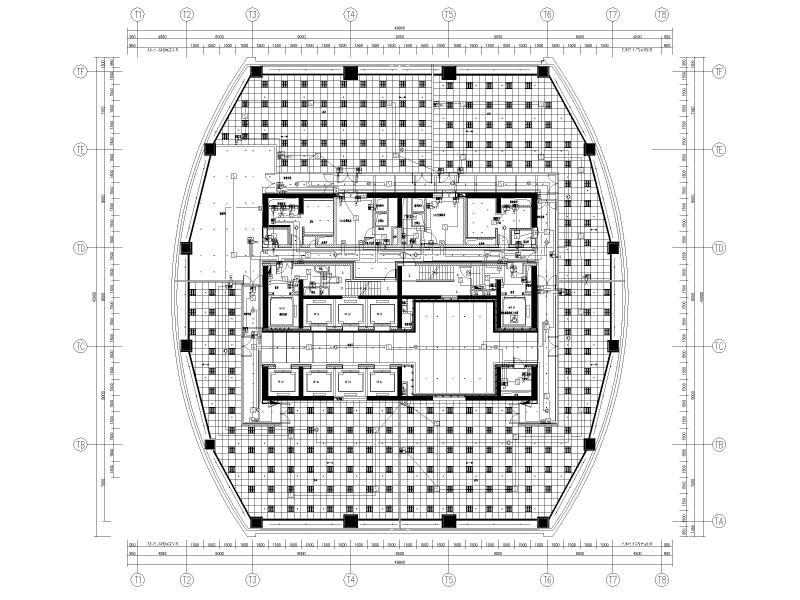

插座平面图

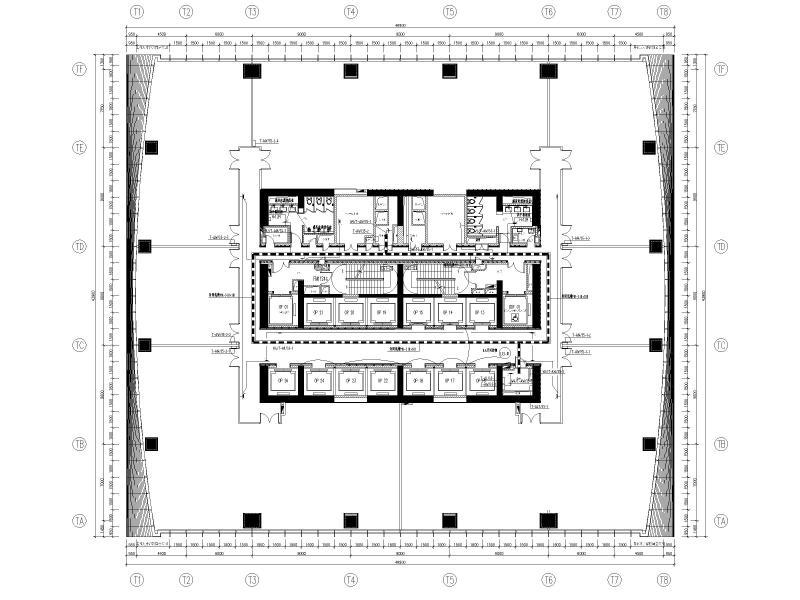

电力干线及动力配电平面图

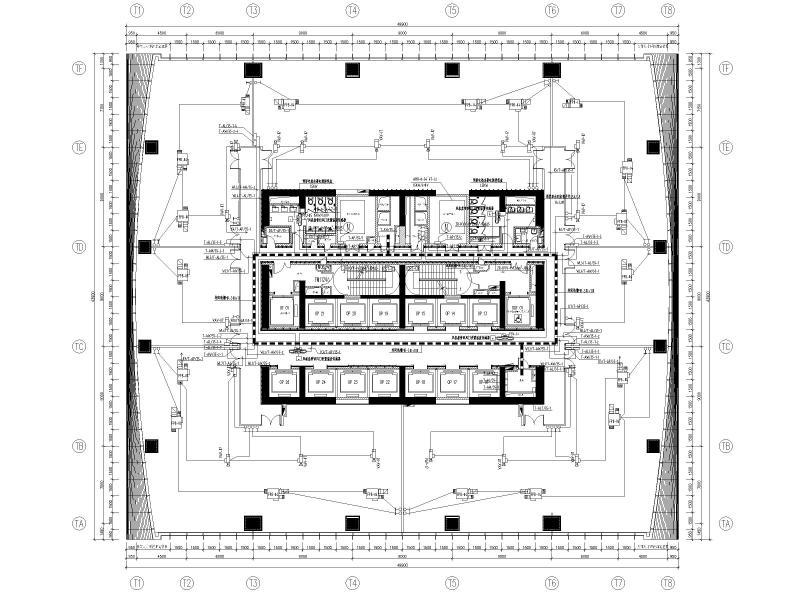

消防报警平面图

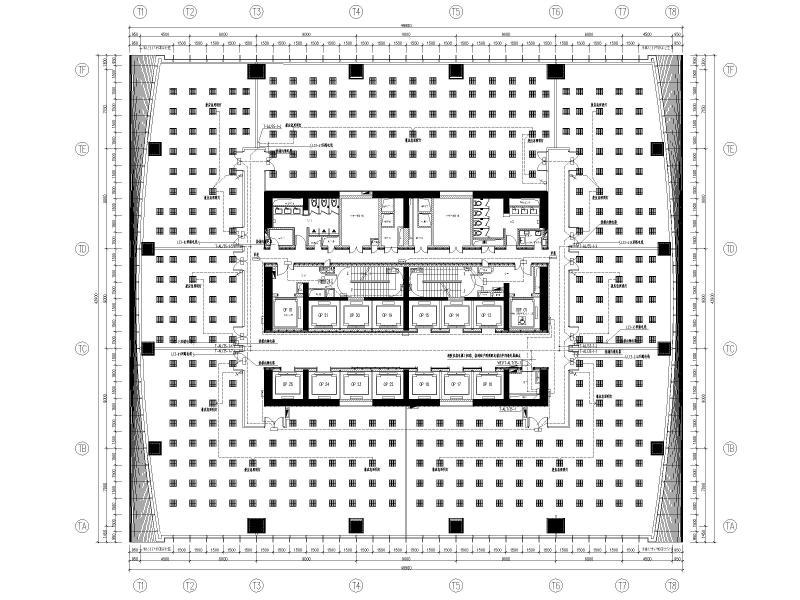

消防疏散指示及应急照明平面图

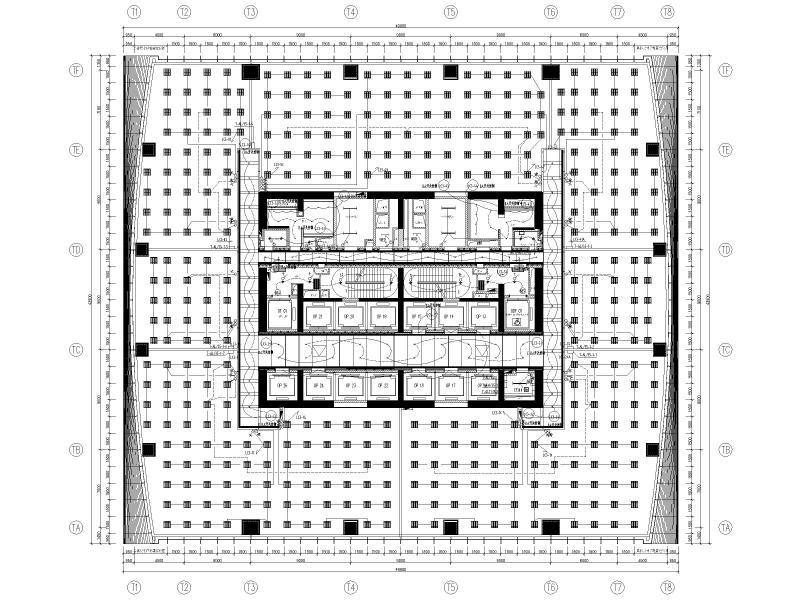

照明平面图

配电系统图
