39层超高层办公楼结构施工图纸

  • 建筑类别:办公

  • 建筑高度类型:超高层建筑

  • 建筑地上层数:39层

  • 建筑地下层数:3层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢筋混凝土结构,钢结构

  • 钢筋混凝土结构:框架核心筒

  • 钢结构:轻钢结构

  • 基础形式 :筏形基础,桩基础

  • 结构安全等级:二级

  • 地基基础设计等级:甲级

  • 抗震设防烈度:7度抗震

  • 风压:0.45kN/平方米

  • 雪压:0.40kN/平方米

  • 地下室功能:车库,商业

  • 参考图纸:70张

  • 设计年代:近代

附件详情

该项目是常州超高层办公楼,框架核心筒结构,地上39层,地下三层,采用桩筏基础,抗震设防烈度为7度,场地为Ⅲ类,基础设计等级为甲级,上部嵌固部位地下一层顶板。
包括:结构设计总说明(用于地下室顶板以上),柱及剪力墙平法施工图,剪力墙柱表,钢斜撑立面模板图,钢结构部分设计及施工说明,连梁配筋表及暗撑大样,楼板模板图,现浇板配筋图,X、Y向梁平法施工图,构架结构平面图,楼梯详图等共计70张图。
分享投稿时间:近几年11月。

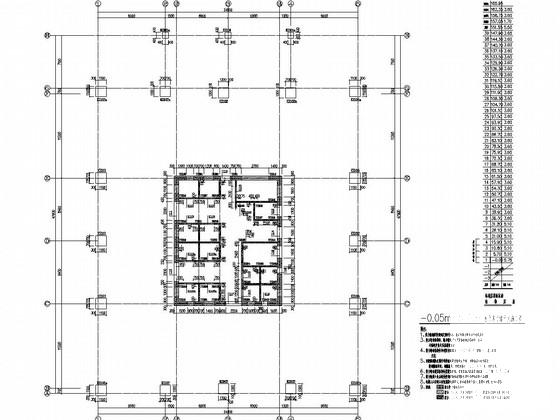

-0.05m~5.70m柱及剪力墙平法施工图

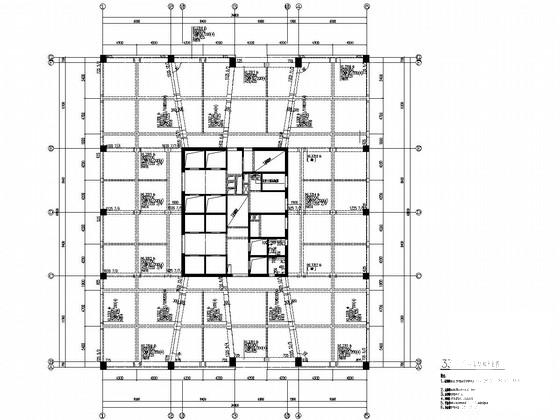

33~39层结构平面图

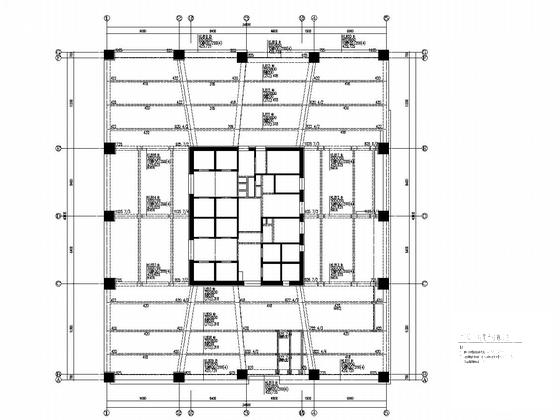

8层X向梁平法施工图

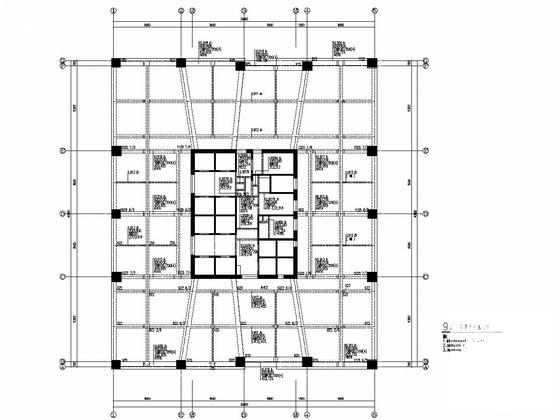

9层Y向梁平法施工图

钢斜撑立面模板图

框架柱配筋表五~八

楼梯图

24层现浇板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层办公楼结构 - 1
    高层办公楼结构 - 1
  • 高层办公楼结构 - 2
    高层办公楼结构 - 2
  • 高层办公楼结构 - 3
    高层办公楼结构 - 3
  • 高层办公楼结构 - 4
    高层办公楼结构 - 4
  • 高层办公楼结构 - 5
    高层办公楼结构 - 5
  • 高层办公楼结构 - 6
    高层办公楼结构 - 6
  • 高层办公楼结构 - 7
    高层办公楼结构 - 7
以上是部分截图,请下载附件后查看完整高清内容
