多层叠拼住宅电气施工大样图（2017）

该附件为多层叠拼住宅 电气施工图 （2017）。

概况：

该项目为江苏无锡某地块开发项目住宅小区。本子项为多层住宅楼部分。每栋住宅楼共4层，共三个单元，一梯两户，均为住宅。每层层高3.0米。建筑高度12.52米。建筑设计结构形式为框架结构，现浇混凝土楼板。属多层住宅建筑。

设计范围：

1) 220/380V配电系统；

2) 建筑物防雷,接地系统及安全措施；

3) 有线电视系统；

4) 通信系统。

部分图纸摘录：

弱电平面图

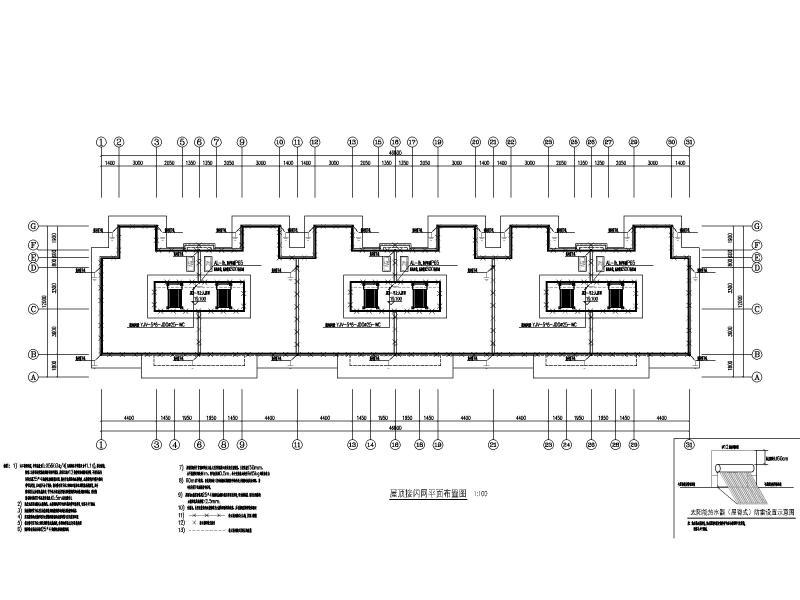

接地平面图

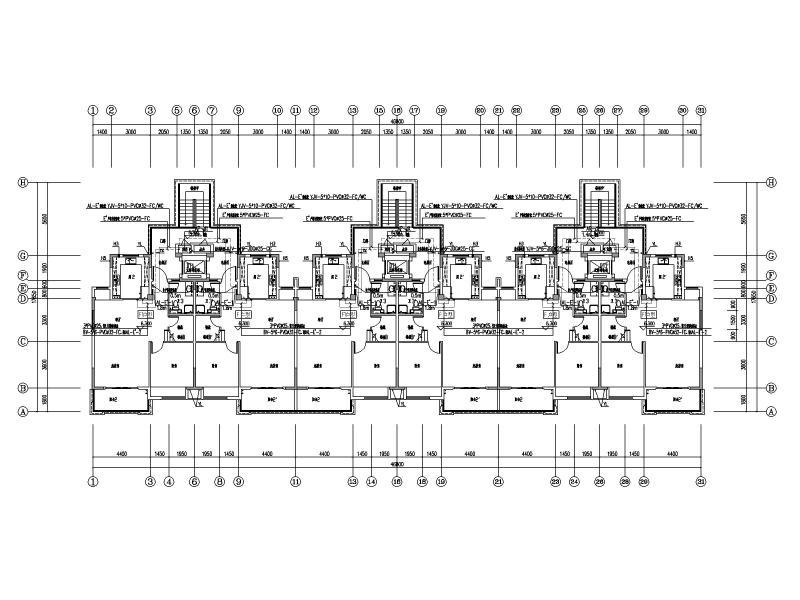

照明平面图

配电箱系统图

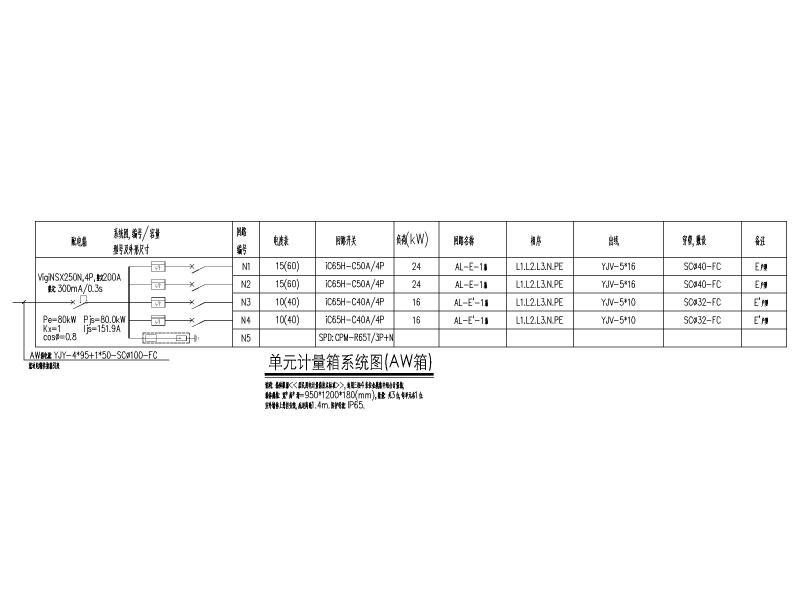

计量箱系统图

弱电系统图

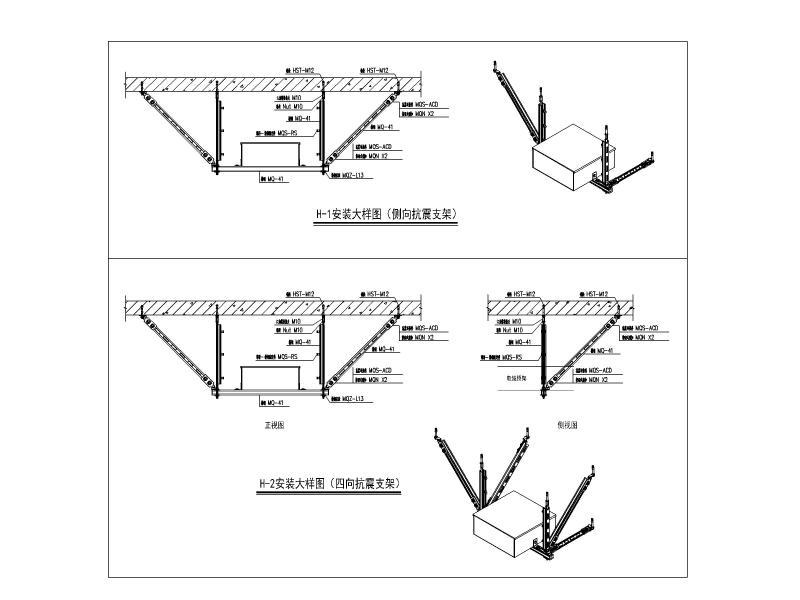

抗震支吊架大样图

图纸内容全览
