变电站供电工程专项施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 节点大样：线管,配电箱,其它
  • 负荷等级：二级,三级
  • 接地方式：TN-C-S
  • 项目所在地：四川
  • 强电设计：供配电系统,配变电所,低压配电,接地安全,其它

该附件为变电站供电工程专项图纸。

概况：
该项目位于四川省广汉市，主要由7栋建筑组成。包括1~4号建筑为丙类仓库,5号建筑为辅助用房，6号建筑为门卫一，7号建筑为门卫二。本子项为变电站供电设计。

设计范围：
10/0.4kV变配电系统；直流屏系统；进线柜二次接线原理；
PT柜二次接线原理；计量柜二次接线原理；馈电柜二次接线原理；
接地做法；管线敷设大样。

部分图纸摘录：

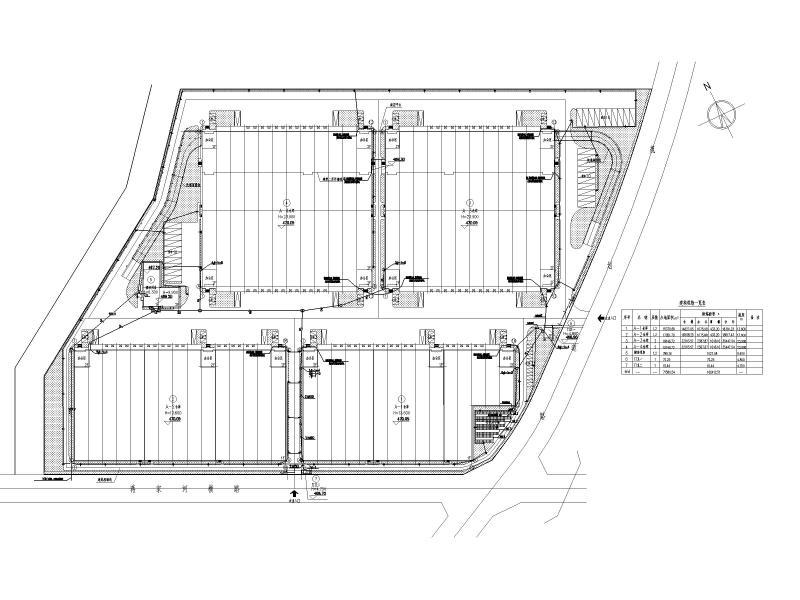

室外强电管线平面图


配电系统图

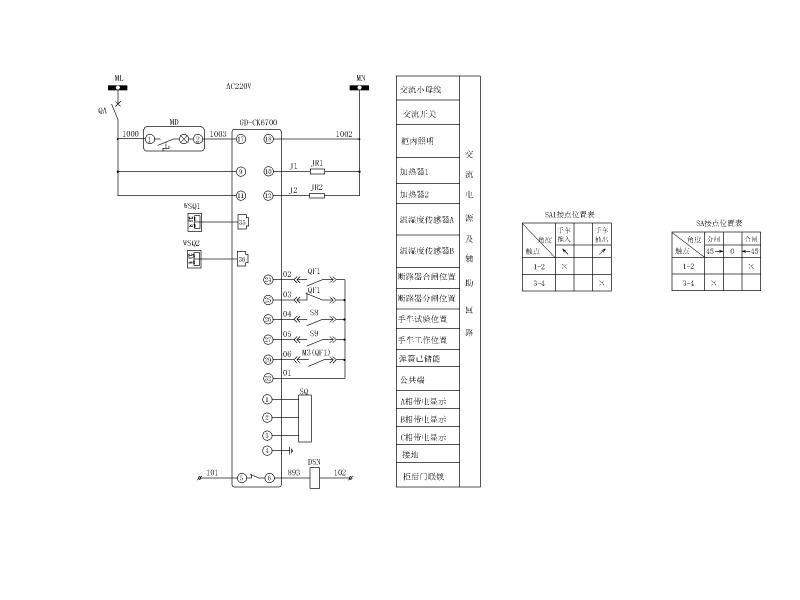

进线柜二次接线原理图

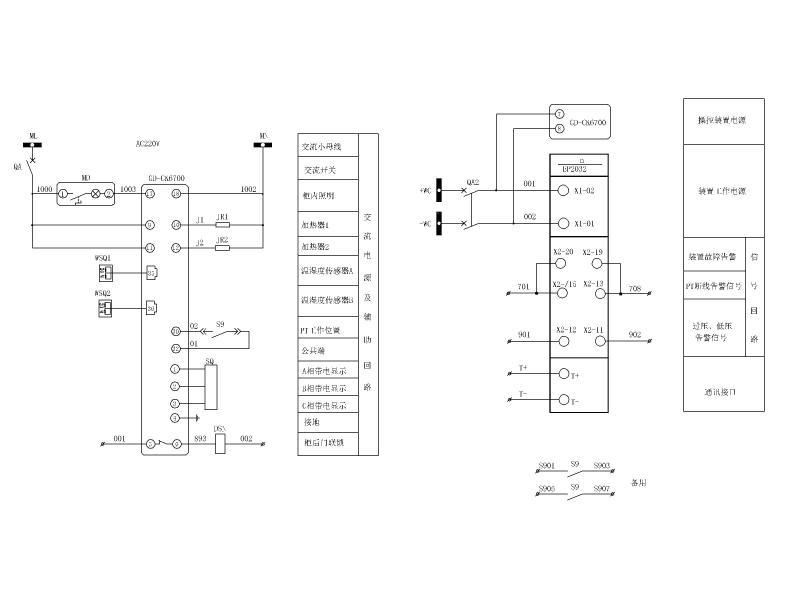

PT柜二次接线原理图

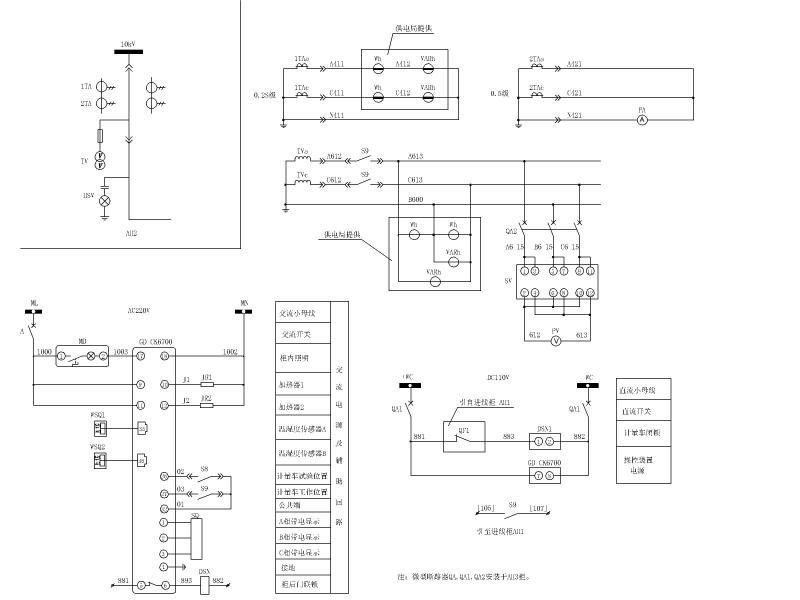

计量柜二次接线原理图
线管敷设示意图
变电站机房接地剖面图



直流屏系统图

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 变电站施工图 - 1
    变电站施工图 - 1
  • 变电站施工图 - 2
    变电站施工图 - 2
  • 变电站施工图 - 3
    变电站施工图 - 3
  • 变电站施工图 - 4
    变电站施工图 - 4
  • 变电站施工图 - 5
    变电站施工图 - 5
  • 变电站施工图 - 6
    变电站施工图 - 6
  • 变电站施工图 - 7
    变电站施工图 - 7
  • 变电站施工图 - 8
    变电站施工图 - 8
以上是部分截图，请下载附件后查看完整高清内容
