2层博览会展综合体变电站火警专项施工图纸

该附件为上海中国博览会会展综合体变电站火灾报警系统专项图纸。

概况：

该项目为上海中国博览会会展综合体110kV变电站火灾自动报警消防专项设计。

该项目火灾自动报警系统保护等级为二级，系统选用区域报警系统，此系统可通过转换模块与生产厂区消防中心联网。火灾报警控制器供电电源等级为二级，所用电源引自此变电站UPS屏，导线选用ZBN-BYJ-3x4 SC20,且装置本身自带蓄电池，维持系统监视状态不小于24h(负荷0.5kW)，且维持最大报警负荷不小于15min。消防中心总线电话主机通过二总线与专用电话分机、电话插孔构成火灾报警通讯系统。消防控制系统接地采用联合接地，消防报警系统信号传输线缆、消防电话通讯在进入建筑物处安装适配SPD,按B级配置。

部分图纸摘录：

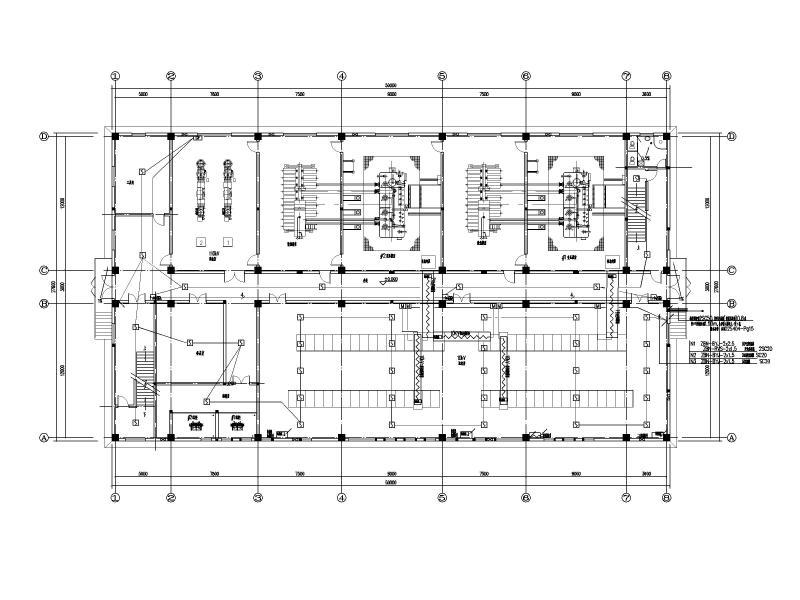

一层火灾报警平面图

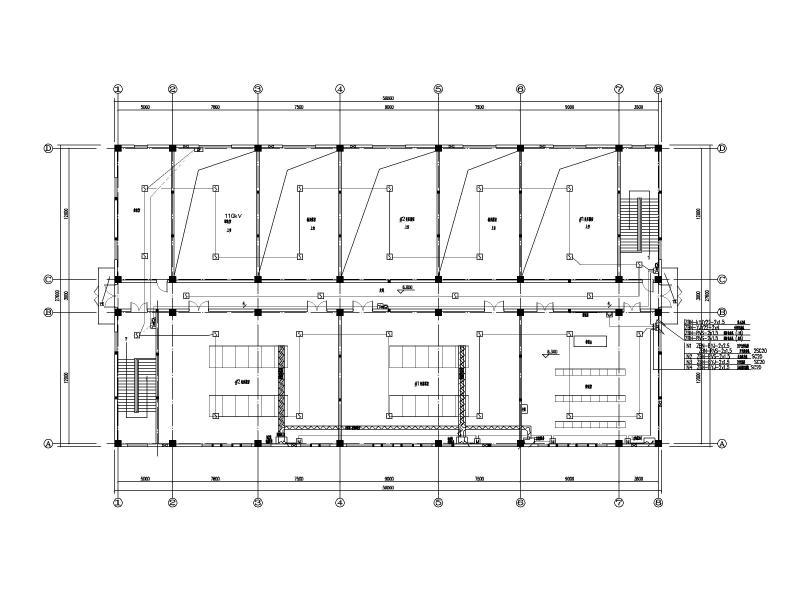

二层火灾报警平面图

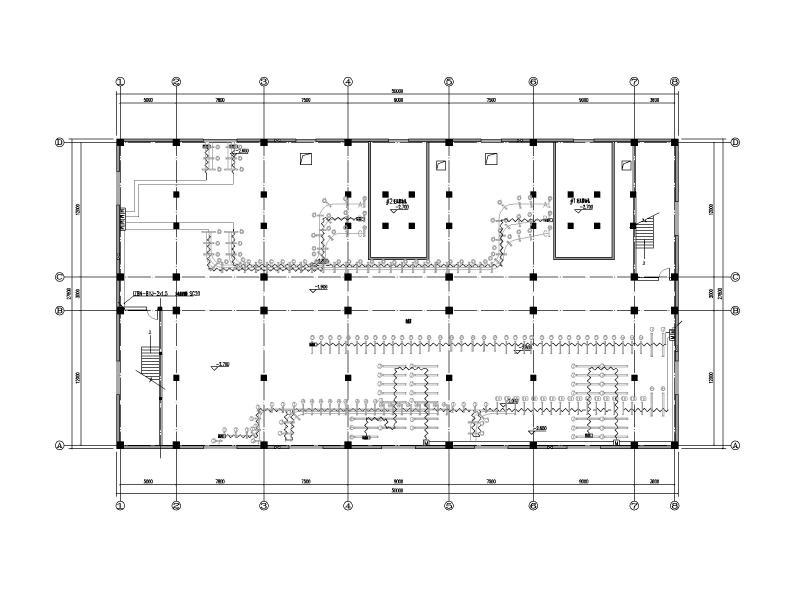

电缆层火灾报警平面图

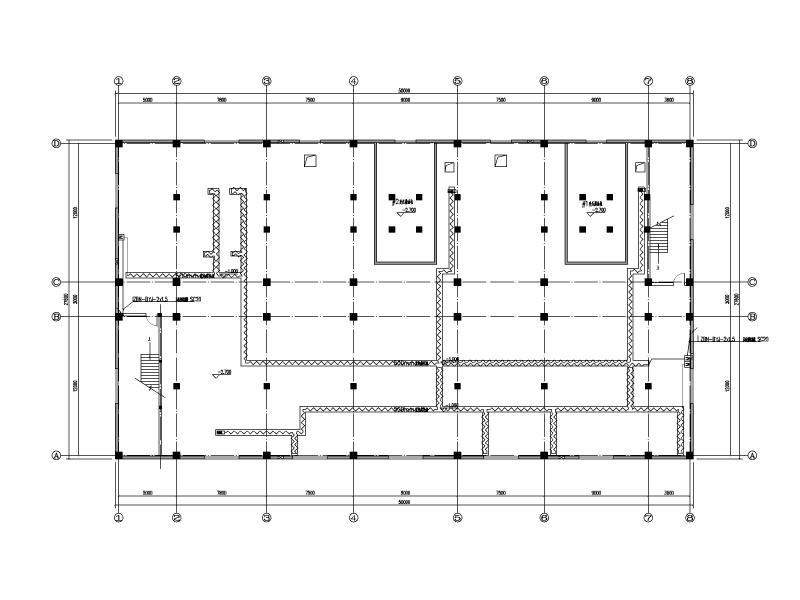

电缆层火灾报警平面图2

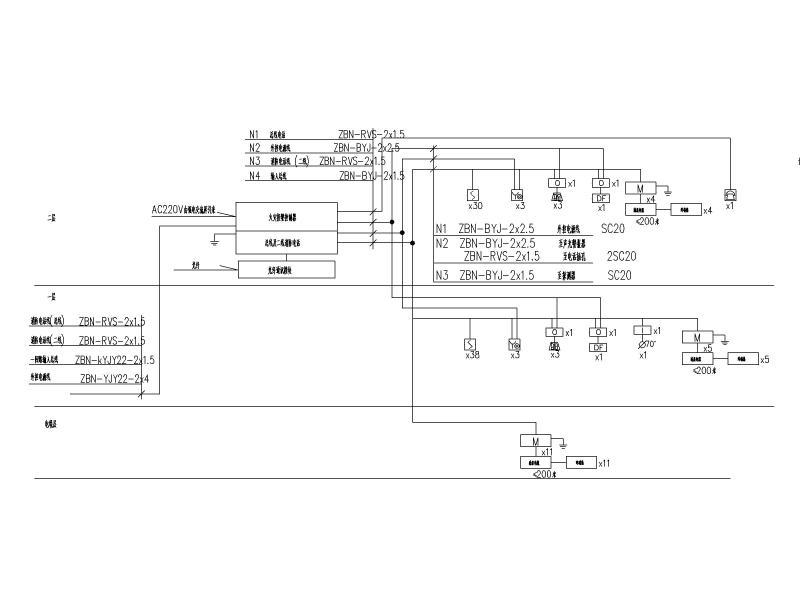

火灾报警系统图

电缆宽度
