商务综合体地下室人防电气专项施工图纸

该附件为商务综合体地下室人防电气专项图纸。

概况：

该项目为湖南省高端城市商务综合体，本子项在地下室部位设置人防工程，包括1个甲6级人防物资库（汽车库），2个甲六级二等人员掩蔽所，1个人防战时固定电站；其中物资库（汽车库）建筑面积3609.0m，人员掩蔽所建筑面积4000.0m ；人防战时固定电站建筑面积351.5m ；共分为4个防护单元，人防总面积为8256.40m 。

设计范围：

配电系统；低压配电系统；照明（应急）系统；

通风方式信号原理；呼唤按钮安装；防护密闭穿墙管抗力片详图；

穿墙管密闭肋详图；人防管线穿围护结构做法；穿墙管防密处理示意图。

部分图纸摘录：

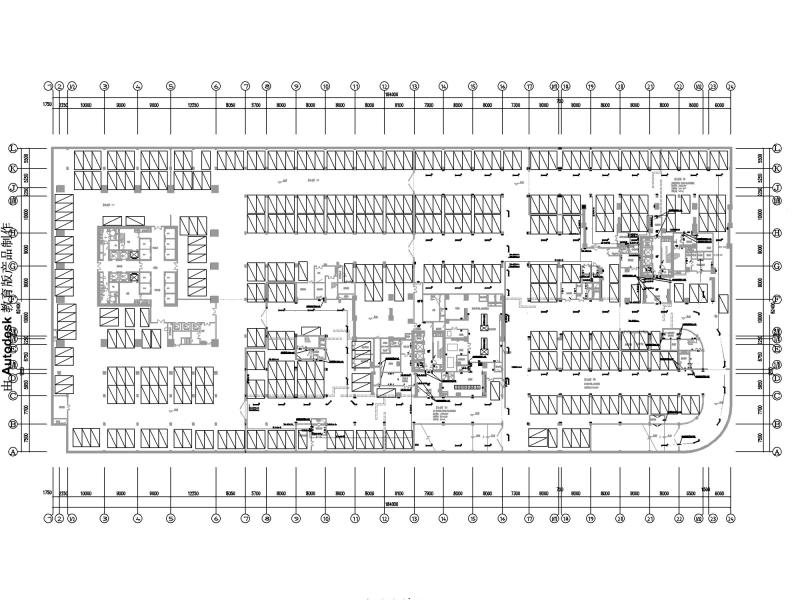

应急照明平面图

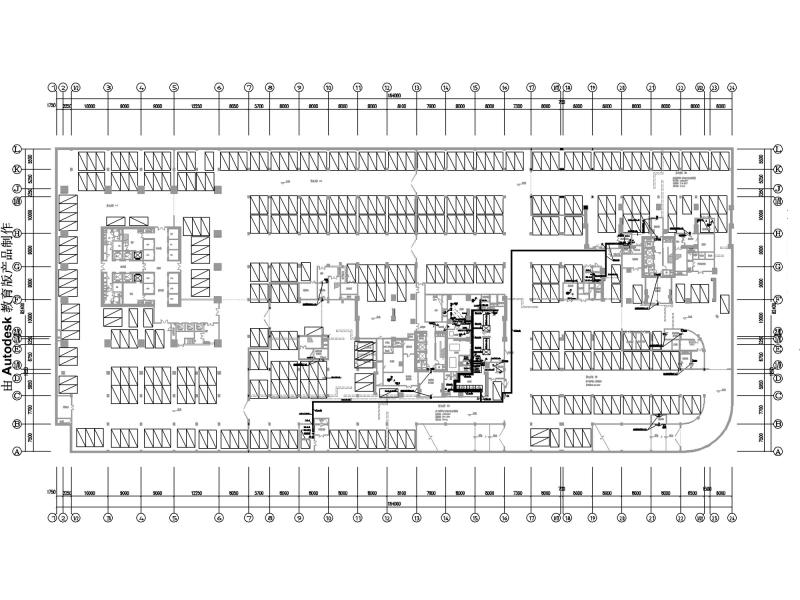

干线平面图

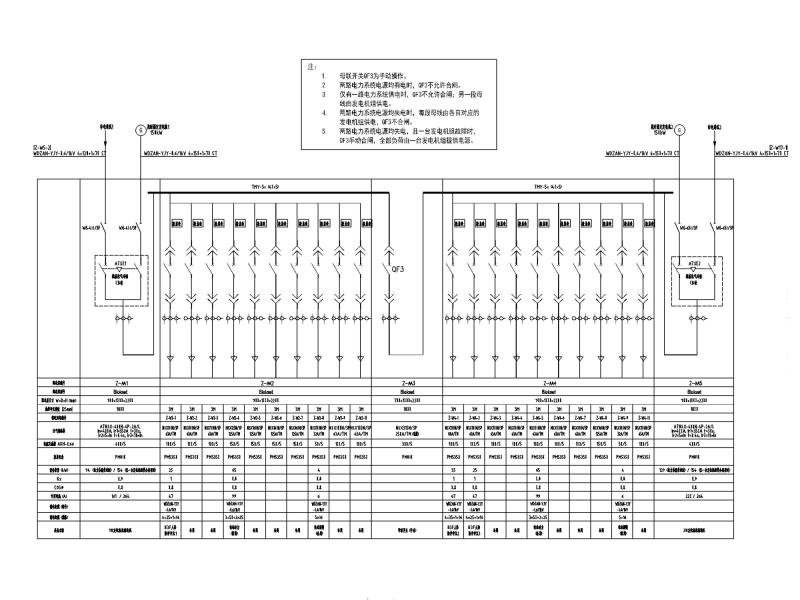

低压配电系统图

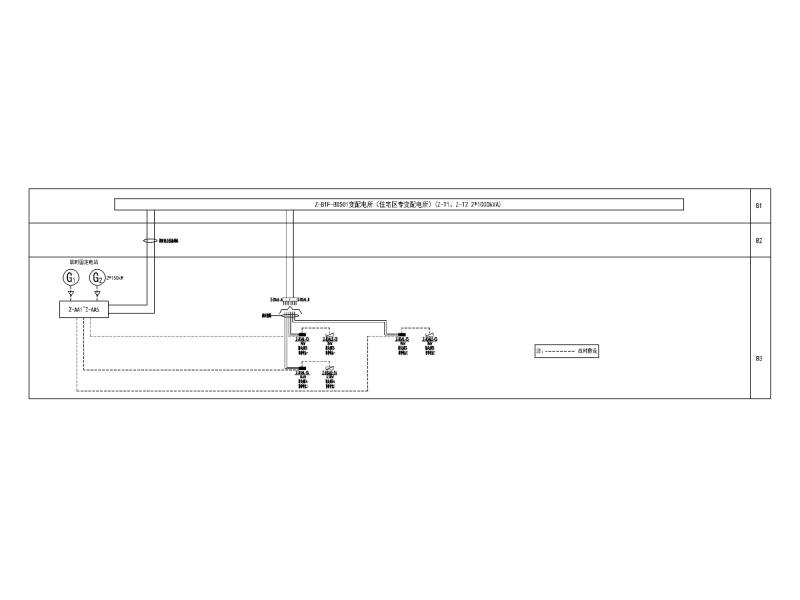

干线系统图

配电系统图
