6000平地下室人防工程专项施工图纸

  • 建筑设计面积:5772平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:人防
  • 节点大样:人防
  • 负荷等级:一级,二级,三级
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:供配电系统,电气照明,接地安全,电气控制,其它

该附件为四川小区地下室人防工程图纸。

概况:
本人防工程位于四川成都某小区地下二层,战时分 3个防护单元和 1个人防移动电站,总人防建筑面积为 5772平方米,本人防工程战时为二等人员掩蔽部;平时为小汽车车库和设备用房。本人防工程为乙类防空地下室,抗力级别为常 6级,防化级别为丙级。

设计范围:
本人防工程电气设计内容为:战时人防移动电站,战时电力及照明供配电,战时通风方式信号装置系统,接地及安全系统。

部分图纸摘录:

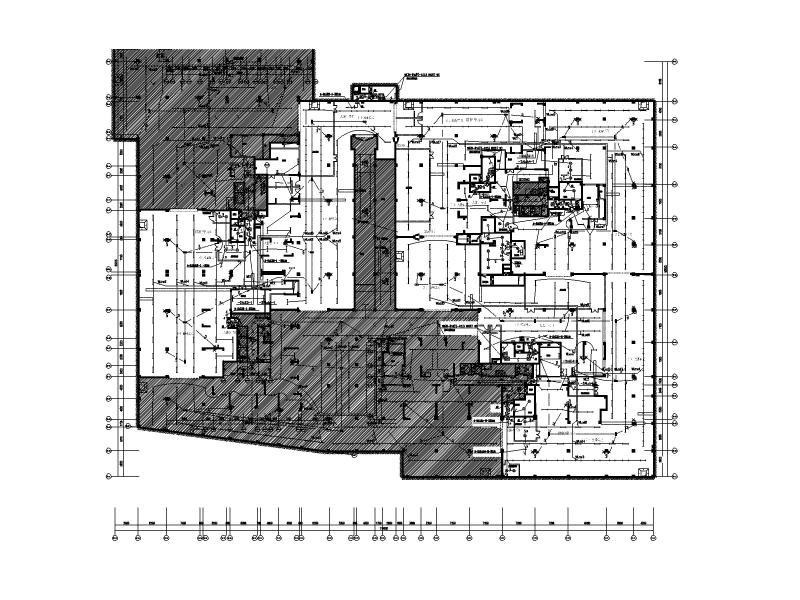

战时照明平面图

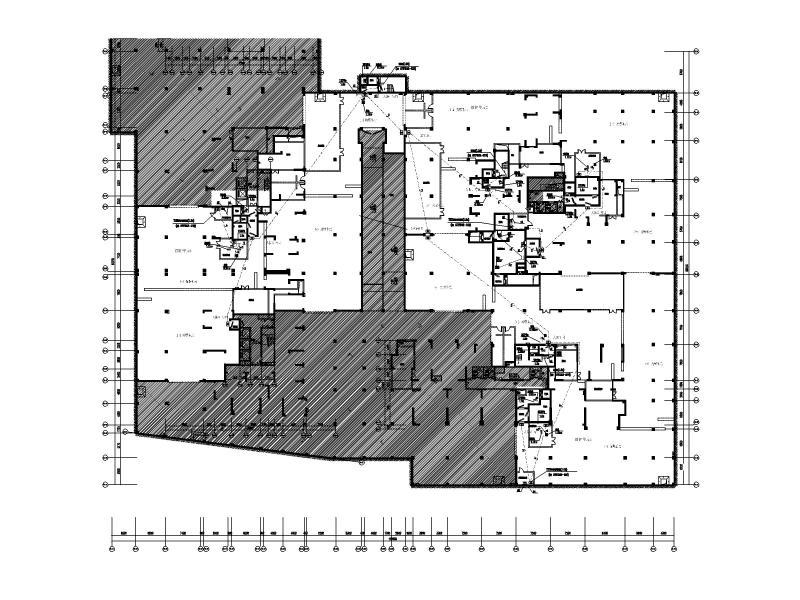

战时动力及通风方式信号平面图

人防移动电站接地平面图

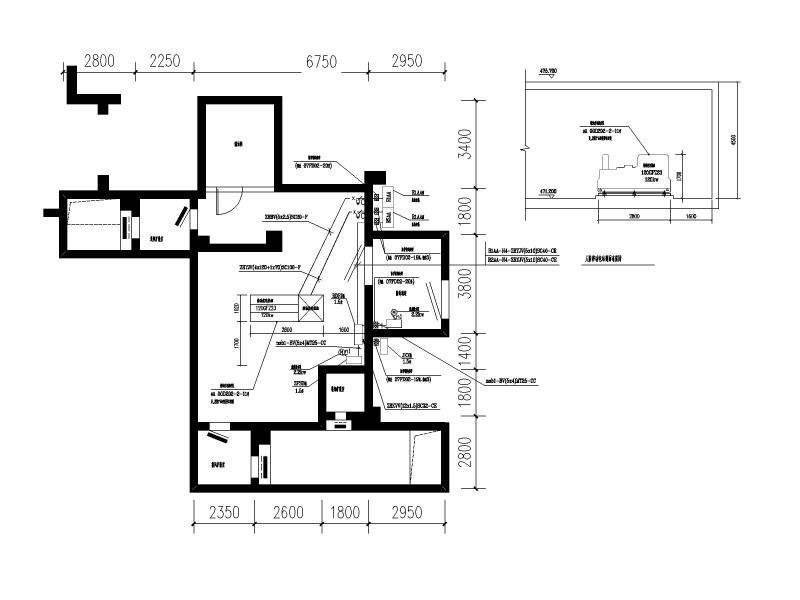

人防移动电站平剖面布置图

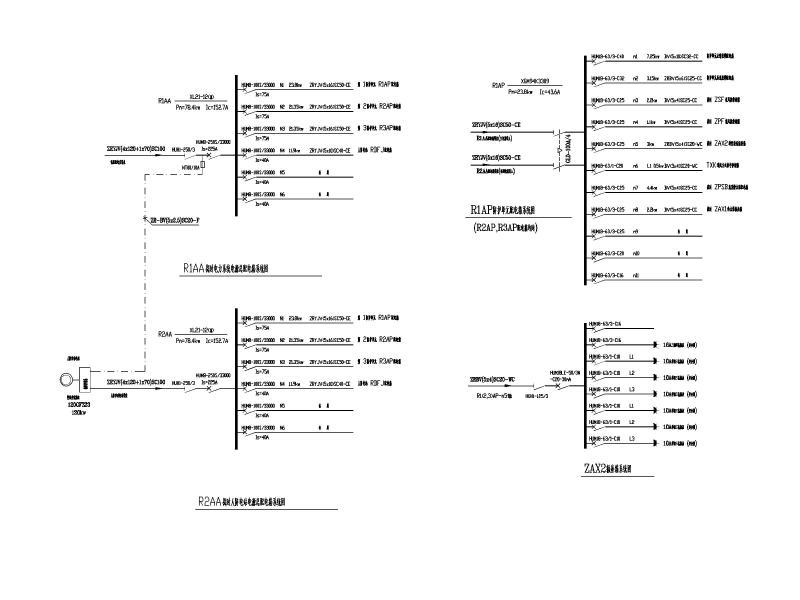

供电系统图


人防电站风机控制箱原理系统图




战时风机控制箱原理系统图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 地下室人防施工 - 1
    地下室人防施工 - 1
  • 地下室人防施工 - 2
    地下室人防施工 - 2
  • 地下室人防施工 - 3
    地下室人防施工 - 3
  • 地下室人防施工 - 4
    地下室人防施工 - 4
  • 地下室人防施工 - 5
    地下室人防施工 - 5
  • 地下室人防施工 - 6
    地下室人防施工 - 6
  • 地下室人防施工 - 7
    地下室人防施工 - 7
以上是部分截图,请下载附件后查看完整高清内容
