大型甲类人防地下室电气CAD施工图纸(火灾自动报警)

附件详情

该项目位于某大楼地下一层,为附建式甲类人防工程，框架结构;平时用途:汽车库；战时用途:救护站、应急物资库、二等人员掩蔽；防护等级:核6级 常6级;防化级别:丙级；救护站防化等级：乙级；总建筑设计面积：9909.44m；在地下一层设置一座人防配电室；每个防护单元设置一个防护值班室。该项目由双重电源供电，双重电源引自变电所两台变压器不同低压母线段。

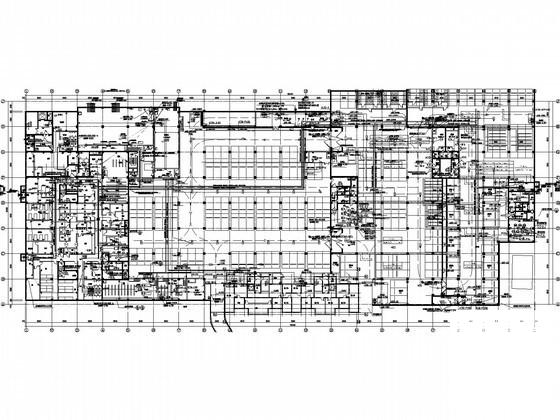

内容包括：人防设计说明，人防防护单元配电系统图，火灾自动报警系统图，火灾自动报警设计说明，电气管线大样图，平时/战时配电系统图，动力平面图， 照明平面图 ，消防平面图，弱电设计说明， 弱电平面图 等。
