30层安置房项目电气设计CAD施工图纸（人防）(火灾自动报警系统)

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：30层
图纸设计深度：施工图
参考图纸：52张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：福建
强电设计：供配电系统,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统,其它

附件详情

电气设计说明
火灾自动报警系统设计说明
火灾自动报警系统图及图例表
1#楼配电干线系统图
2#楼配电干线系统图
1#楼弱电系统图
2#楼弱电系统图
1#楼二~三十层照明平面图
2#楼二~二十九层照明平面图
1#楼二~三十层插座平面图
2#楼二~二十九层插座平面图
1#、2#楼屋顶层电气平面图
图例表,设计说明
节能设计说明
发电机房配电系统图
配电干线系统图
专用计量柜房配电系统图（1）
专用计量柜房配电系统图（2）
专用计量柜房配电系统图（3）
火灾自动报警系统图
配电箱接线系统图（1~8）
QWAC1~4潜污泵控制原理图
PYAC1~4排烟机控制原理图
BFAC1~3补风机控制原理图
ZYAC1正压风机控制原理图
PFAC1~3排风机控制原理图
SFAC1~3送风机控制原理图
人防图例表，设计说明
APfj人防风机控制原理图
电缆明管穿人防墙防护密闭详图
通风方式信号控制电路图
通风方式信号控制箱布置图
通风方式信号箱布置图
人防负荷计算表
战时发电机配电系统图
地下二层人防电气平面图
地下二层人防照明平面图
地下二层电气平面图
地下二层人防照明平面图
地下一层电气平面图
地下一层照明平面图
地下二层消防报警平面图
地下一层消防报警、弱电平面图
接地平面图

附件详情

1#楼一层为架空层，二～三十层为住宅。建筑电气按一类高层居住建筑进行设计。2#楼标高-1.1m为店面、养老服务用中心、卫生服务站，一层为架空层，二~二十九层为住宅。建筑电气按一类高层居住建筑进行设计。设计内容：动力、照明配电设计；防雷、接地系统设计；电话、宽带、安防、有线电视、火灾自动报警系统等弱电系统设计。
本楼地下一层为车库及配电房、发电机房、水泵房等设备用房;地下二层层为人防地下室，平时做车库。地上4座一类高层居住建筑。住宅及地下室建筑电气按一类高层居住建筑进行设计。地下一层发电机房储油间存储柴油（总储油量不应大于8小时需要量），电气按火灾危险环境21区设计。其余场所按正常环境设计。设计内容：动力、照明配电设计；防雷、接地系统设计；地下室人防设计；火灾自动报警系统设计。
，图纸共52张。

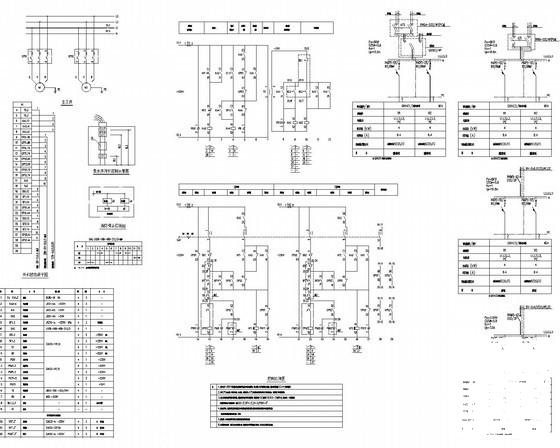

配电箱接线系统图2

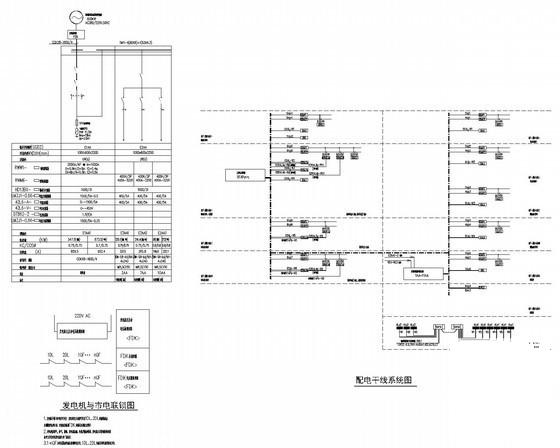

配电干线系统图

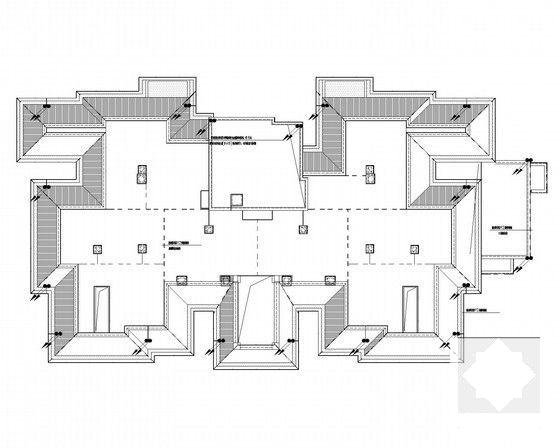

2#楼屋面防雷平面图

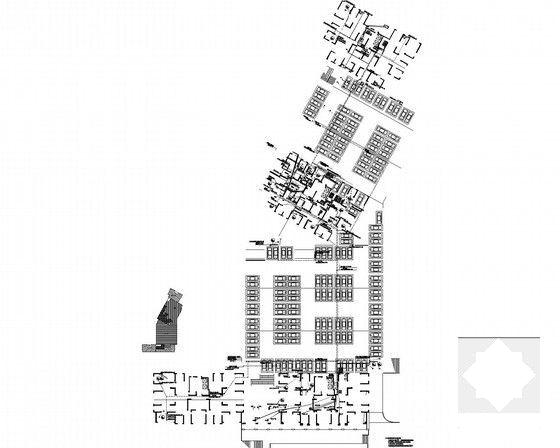

地下室平面图

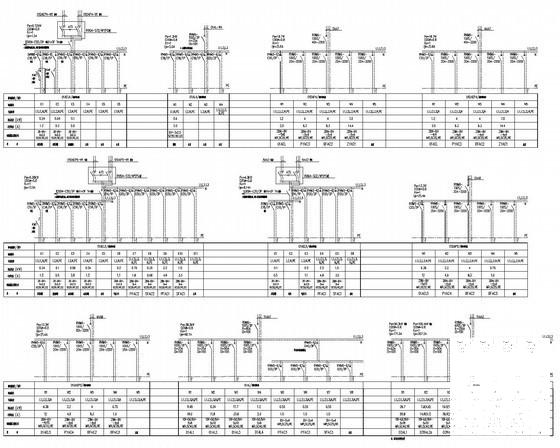

配电箱接线系统图

战时发电机配电系统图

专用计量柜房配电系统图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
