孵化基地室外供电专项施工图纸

  • 建筑类别:其他
  • 建筑设计结构形式:其他结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:线管,电缆,其它
  • 接地方式:TT
  • 项目所在地:湖南
  • 强电设计:供配电系统,电气照明,其它

该附件为孵化基地室外供电专项施工图。

概述:
该项目为湖南长沙某孵化基地项目。本子项为室外供电。
10KV电源进线具体进线位置由供电部门确定。
路灯灯柱中心距路边0.6m,采用相序相间的接线方式。路灯采用穿50PVC管埋地敷设,埋深一般为0.8m。灯具的安装方式可根据场地情况现场调整。
室外直埋敷设的电缆线路,埋深为一般为0.8米,线路进出建筑物、穿越道路和与其它管线交叉处需穿钢管保护。
室外道路照明控制装置设于1号建筑控制室内,采用时控+光控方式控制。光控探头安装于可接受日照处。

部分图纸摘录:

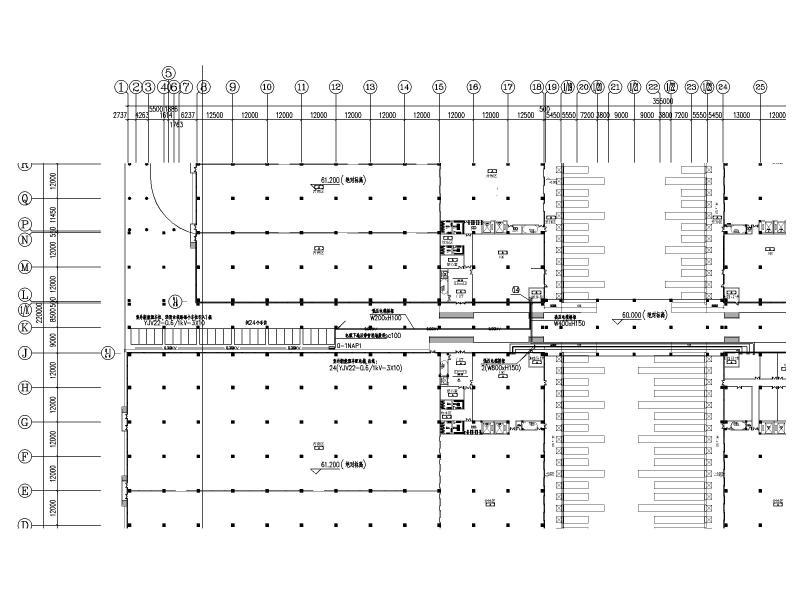

室外电缆桥架平面布置图

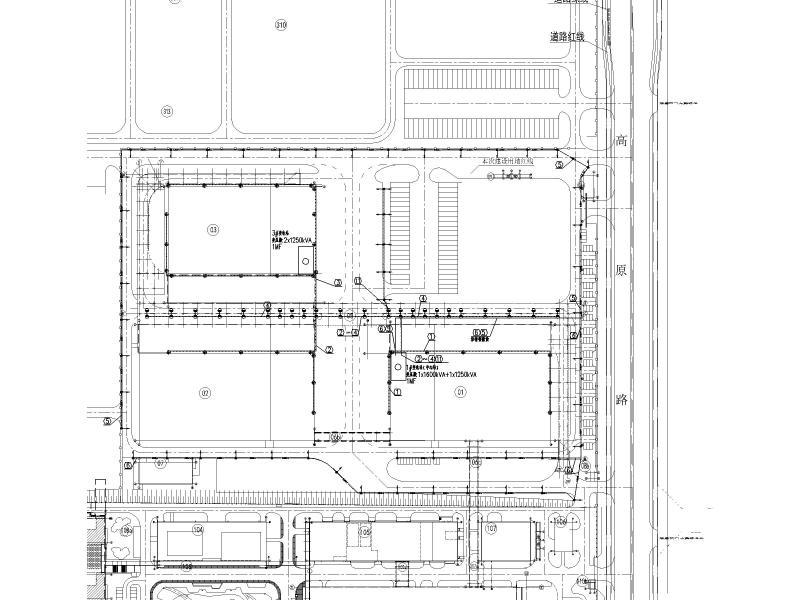

道路照明设施平面布置图

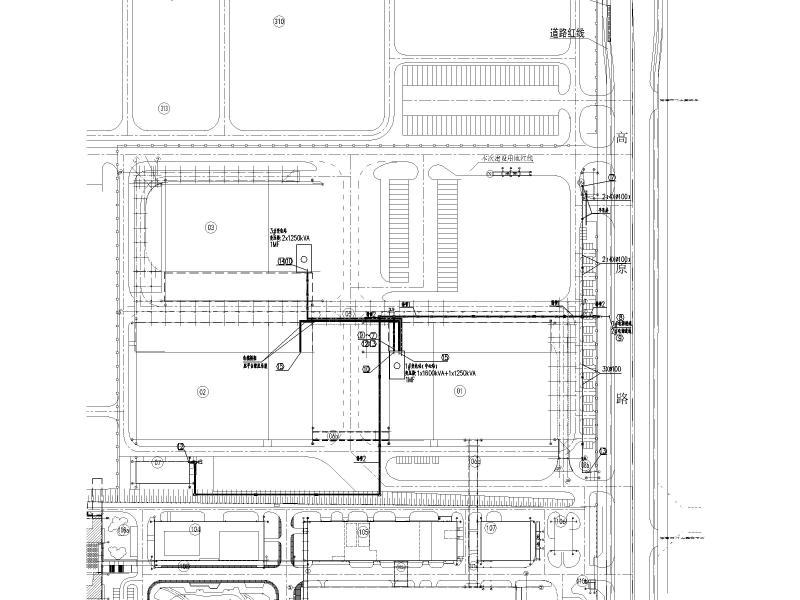

室外电力排管及电缆平面布置图

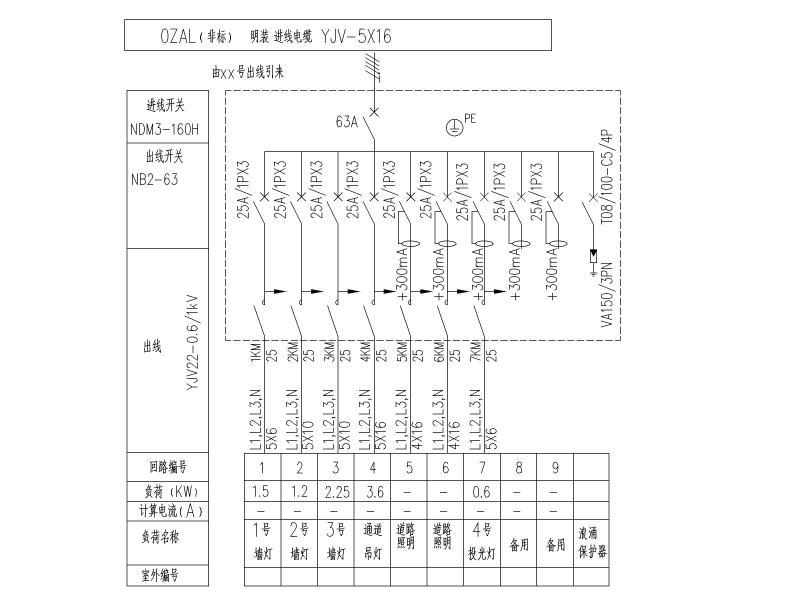

配电系统图

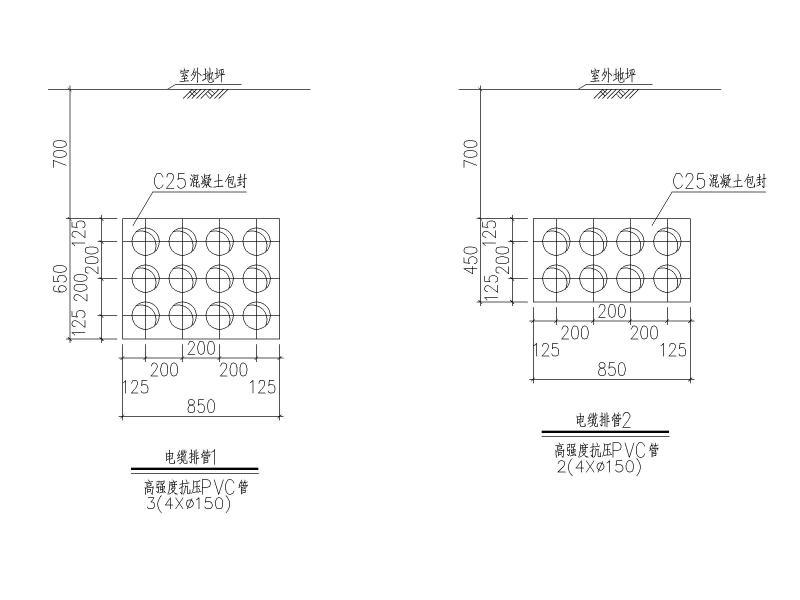

电缆排管




手孔井做法

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 孵化基地室外供电专项施工图纸 - 1
    第 1 张图
  • 孵化基地室外供电专项施工图纸 - 2
    第 2 张图
  • 孵化基地室外供电专项施工图纸 - 3
    第 3 张图
  • 孵化基地室外供电专项施工图纸 - 4
    第 4 张图
  • 孵化基地室外供电专项施工图纸 - 5
    第 5 张图
  • 孵化基地室外供电专项施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
