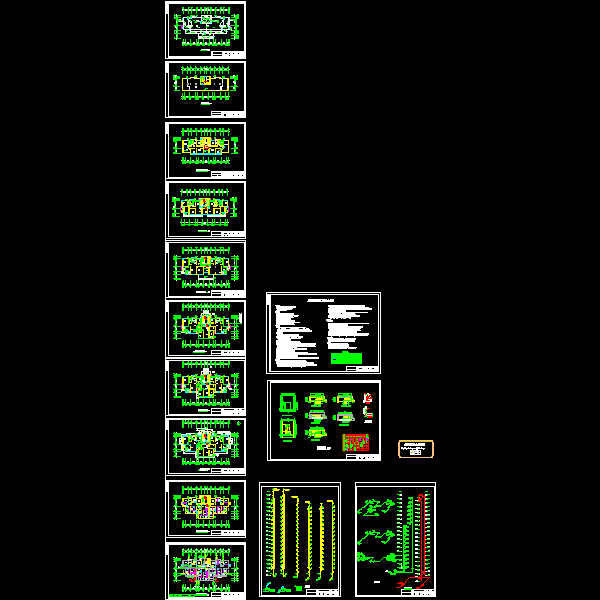

18层住宅楼给排水及消防CAD施工图纸(负压供水设备)

附件详情

1．该项目建筑高度为57.2m，建筑面积9044m2。
2．该项目为二类高层建筑,其中地下两层，地上18层。
3．设计内容 :给排水、消火栓系统。
1. 本楼生活给水共分高、中、低三个区。低区供一~四层,由市政给水管网提供,供水压力0.30MPa；中区供五～十一层，供水压力0.60MPa；高区供十二层及以上，供水压力0.85MPa；每个分区的最低三层分户水表前设置减压阀，保证入户压力不超过0.35MPa。高、中区生活用水由小区泵房高、中区无负压供水设备提供，
2. 生活用水量标准:住宅： 200L/人.天，3.2人/户，小时变化系数2.5，使用时间24h。 3. 最高日用水量: 低区 7.68m3/d，中区 13.44m3/d，高区 13.44m3/d。最大时用水量: 低区 0.8m3/h，中区 1.4m3/h， 高区 1.4m3/h。4. 生活给水实行 ，水表安装于管道井内。5. 住宅户内热水由本户热水器提供。预留电热水器冷热水接口，热水器用户自理。......
