芬兰式温泉馆及汤池给排水施工图纸cad平面图

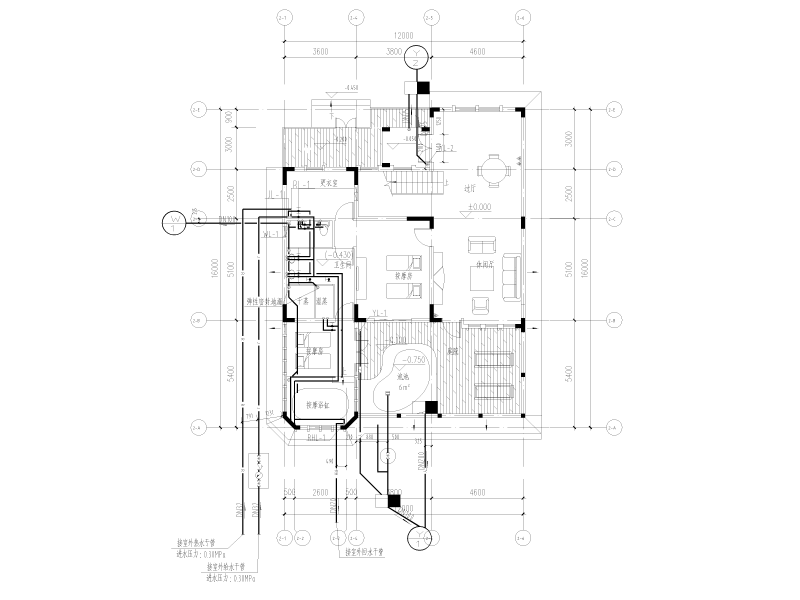

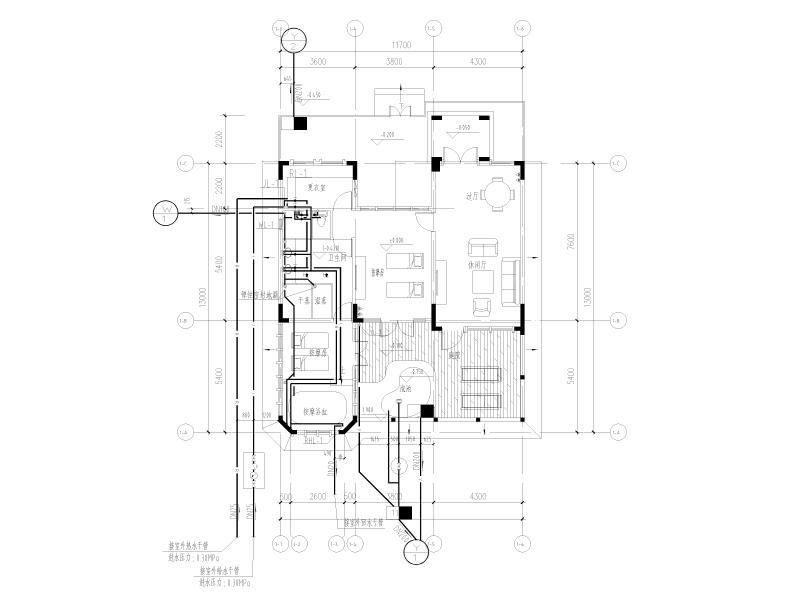

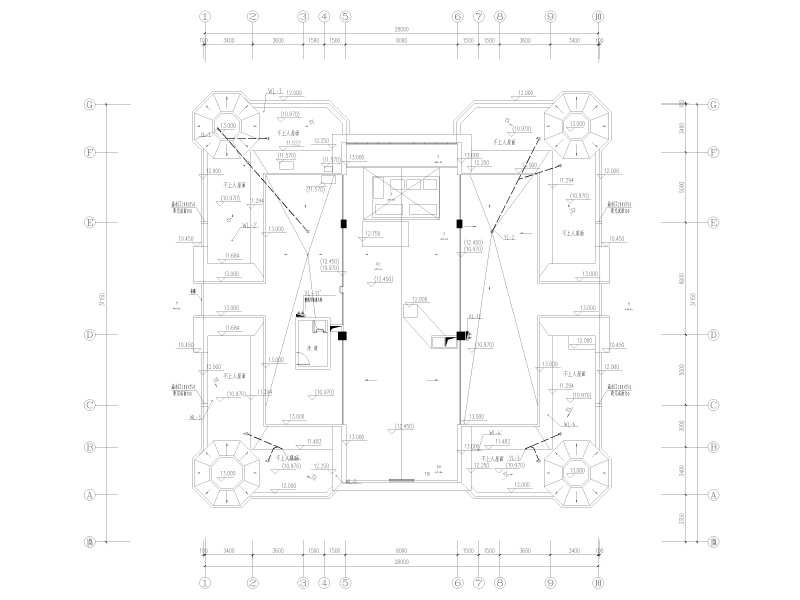

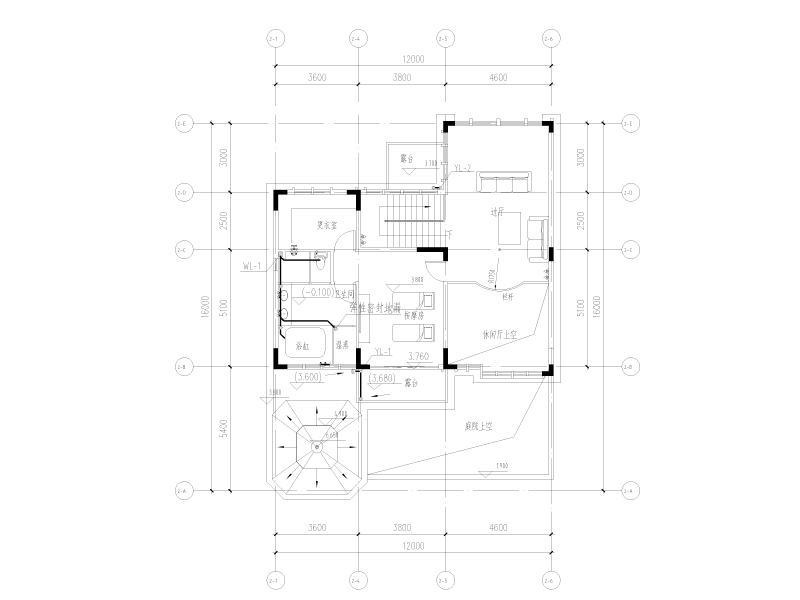

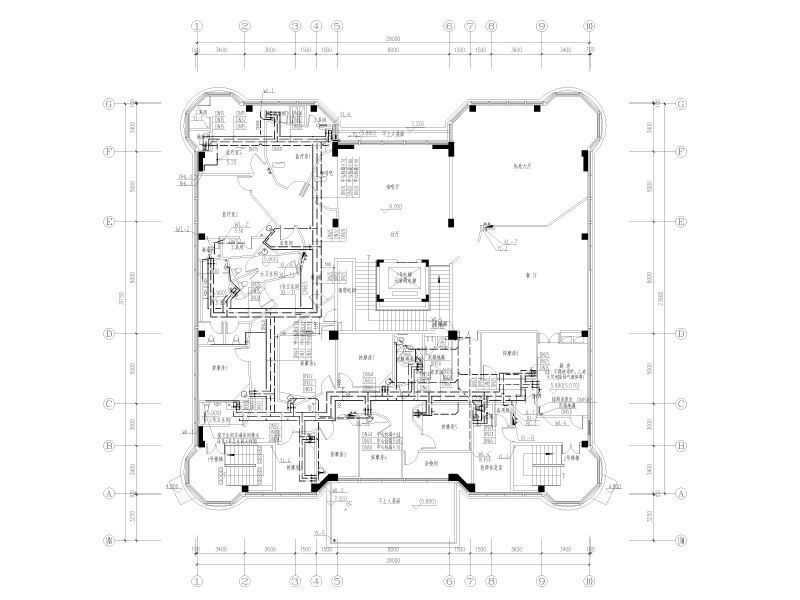

设计总说明:1、项目概要:该项目为江苏省芬兰式温泉馆及汤池给排水施工图;2、设计范围:生活给水系统、生活污废水排水系统、雨水排水系统、空调冷凝水排水系统、室内消火栓灭火系统、建筑灭火器配置。部分资料展示:二层给排水及消防平面图.png芬兰汤屋Ⅰ型一层给排水及消防平面图.png芬兰汤屋Ⅱ型二层平面图.png芬兰汤屋Ⅱ型一层给排水及消防平面图.png设备管道夹层给排水及消防平面图.png屋顶给排水及消
