档案馆建设电气施工图纸cad平面图及系统图

资料简介
赚取积分

建筑类别：办公
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：4498.95平方米
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
地下室用途：车库,设备用房
负荷等级：二级,三级
防雷等级：第三类
接地方式：TN-S
项目所在地：贵州
强电设计：供配电系统,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统

1、项目概要：该项目为 贵州省档案馆建设电气施工图 2020 ；该项目占地面积883.35平方米，总建筑面积4498.95平方米。4、本建筑建筑高度：负一层为地下停车库及设备用房，一至负四层为办公室、库房等。建筑高度：16.05m（室外至屋面檐口）。根据该项目规模及建筑分布概况，由市政引1路10KV电源至配电房，作为主供电源。采用自备柴油发电机组作为备用电源。

2、设计内容：该资料包含红线内以下内容：1）电力系统2）照明系统3）建筑物防雷、接地系统及安全措施4）火灾自动报警及联动控制系统

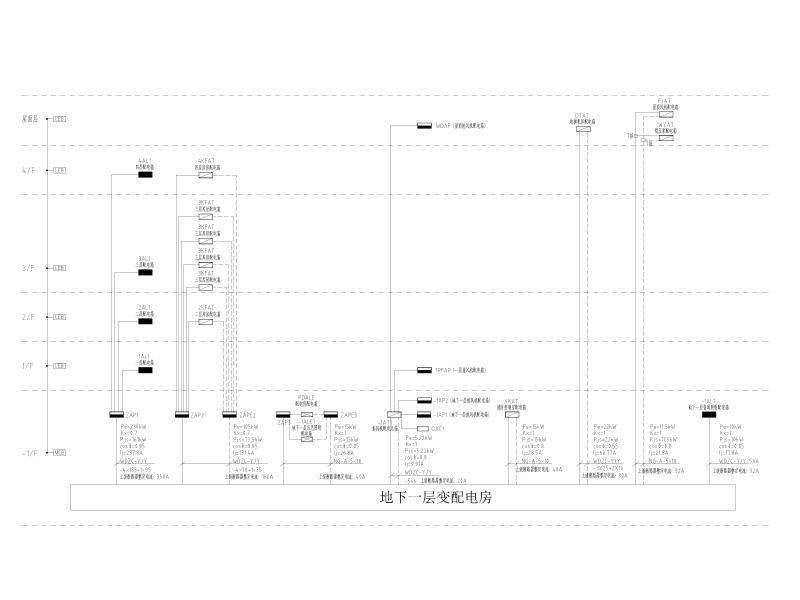

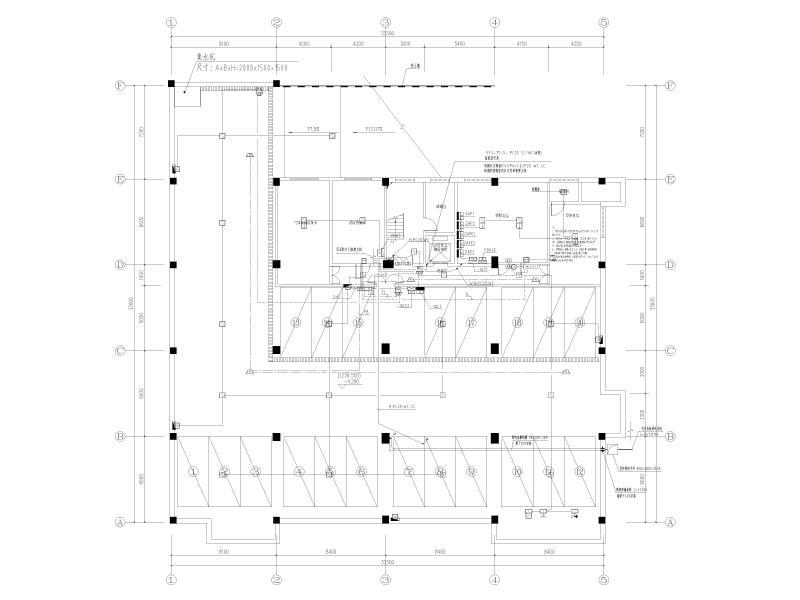

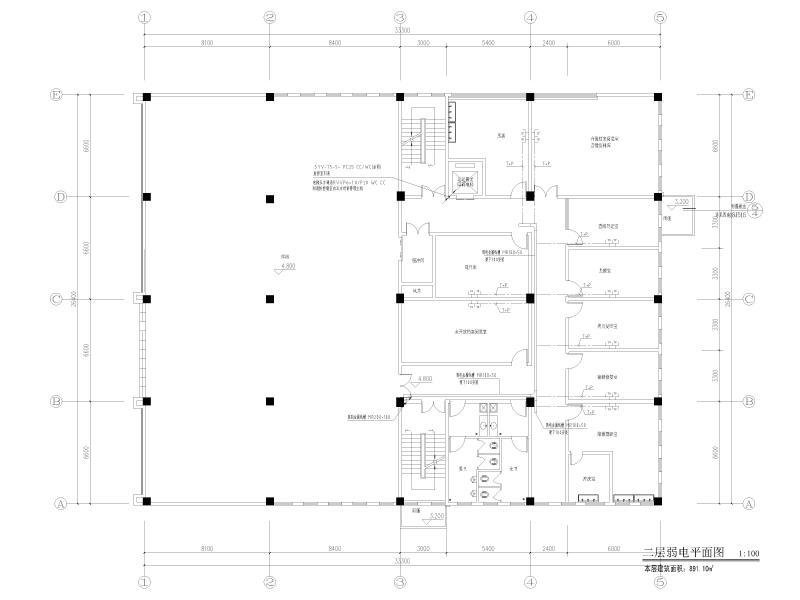

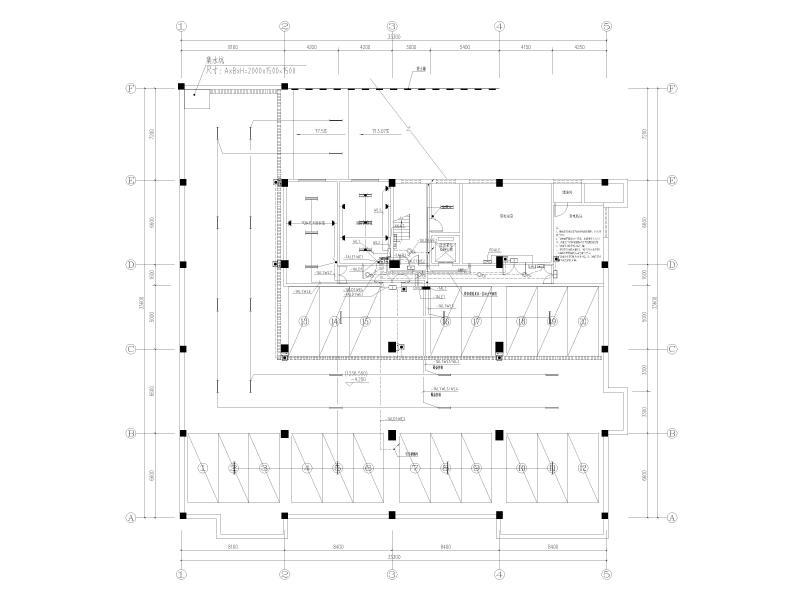

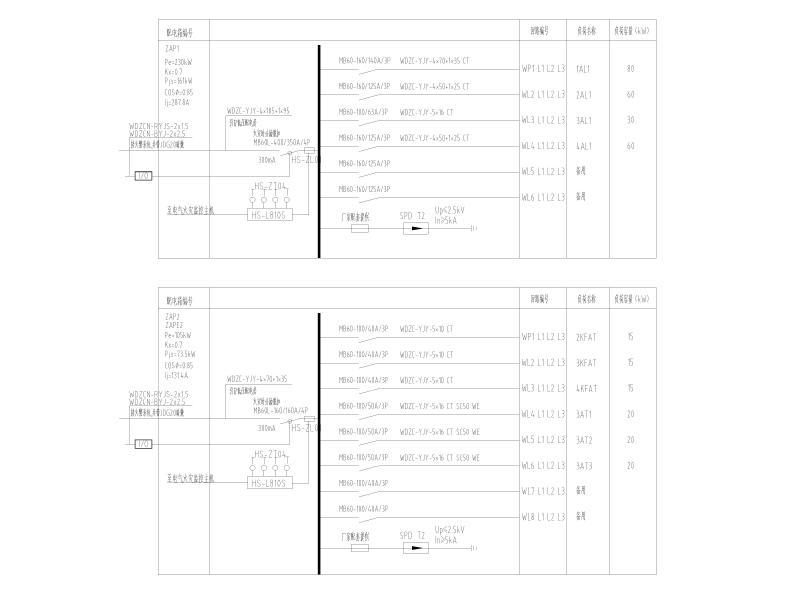

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
