4层档案馆建设暖通施工图纸cad平面图
-
设计详细说明：有
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计面积：4498.95平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
设计详细说明：1、项目概要：本项目为
贵州省档案馆建设
暖通施工图
2020
；地下一层，含车库和设备用房，地上部分共4层，建筑高度15.6m，总建筑面积为4498.95平方米；建筑定义为多层公共建筑。
2、设计范围
通风系统设计；
机械防、排烟系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
负一层暖通平面图 -

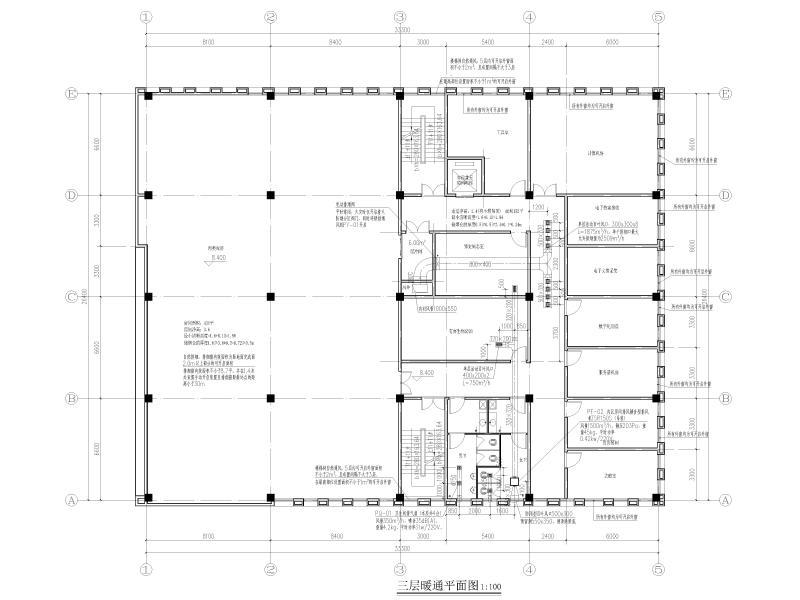

三层暖通平面图 -

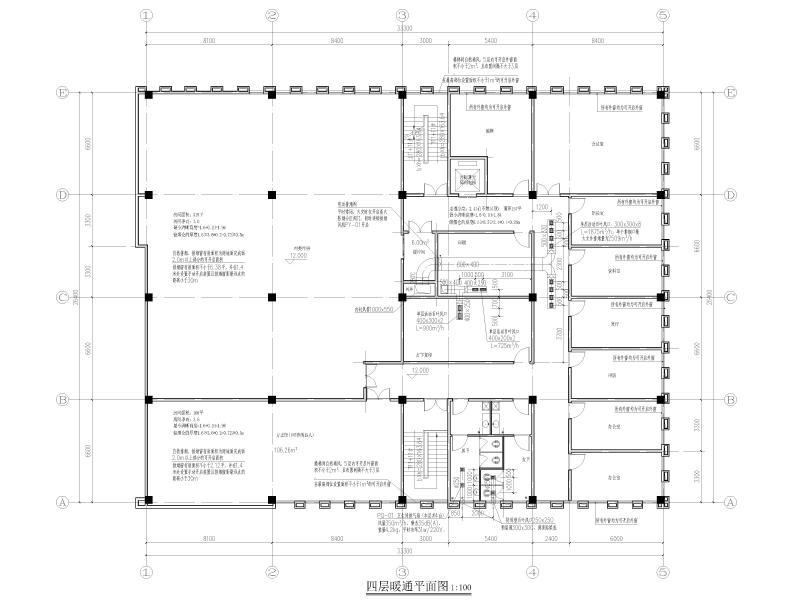

四层暖通平面图 -

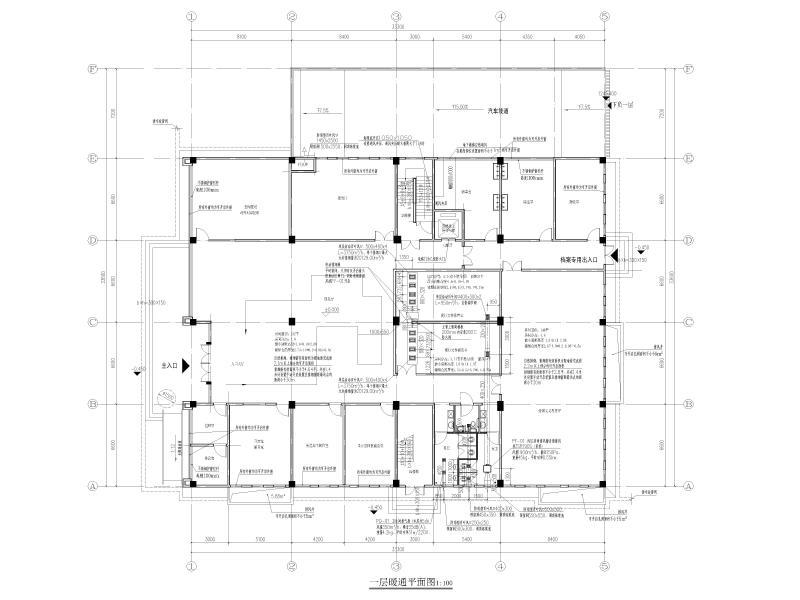

一层暖通平面图
以上是部分截图，请下载附件后查看完整高清内容
