高层医院建设给排水施工图纸cad平面图

  • 建筑类别:医疗
  • 建筑高度类型:单层建筑,高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:27006.51平方米
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 排水技术:压力排水
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):30
  • 项目所在地:江苏
设计总说明:1、项目概要:该项目为 江苏省高层医院建设 给排水施工图 2021 ;该项目为整体新建的一级医院建筑。地上由医院主楼和辅楼组成,医院主楼主要功能为门诊、急诊、医院功能、体验中心、住院部及其它配套用房等;辅楼主要功能为感染科中心。地下室层数1层,主要功能为机动车停车库、非机动车停车库、人防设施、设备房等,地下汽车库停车数量为181辆,Ⅱ类汽车库。总建筑面积为27006.51平方米,建筑层数7层,建筑高度31.60米;医院主楼(1#楼)为一类高层医疗建筑,医院辅楼(2#楼)为单层建筑,耐火等级均为一级;
2、设计内容:单体建筑物内生活给水系统、热水系统、排水系统、雨水系统、室内消火栓系统、室外消火栓系统、自动喷水灭火系统、灭火器配置。
部分图纸展示:
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

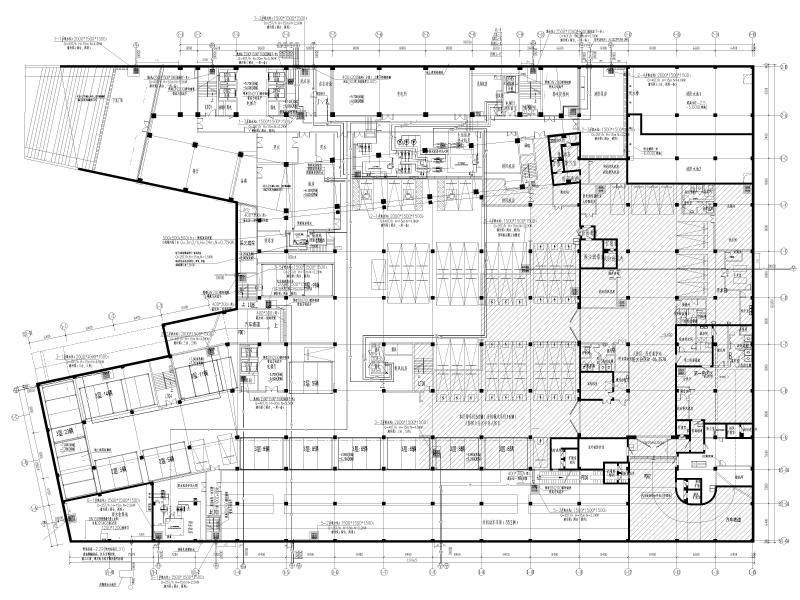

  • 地下一层给排水平面图
    地下一层给排水平面图

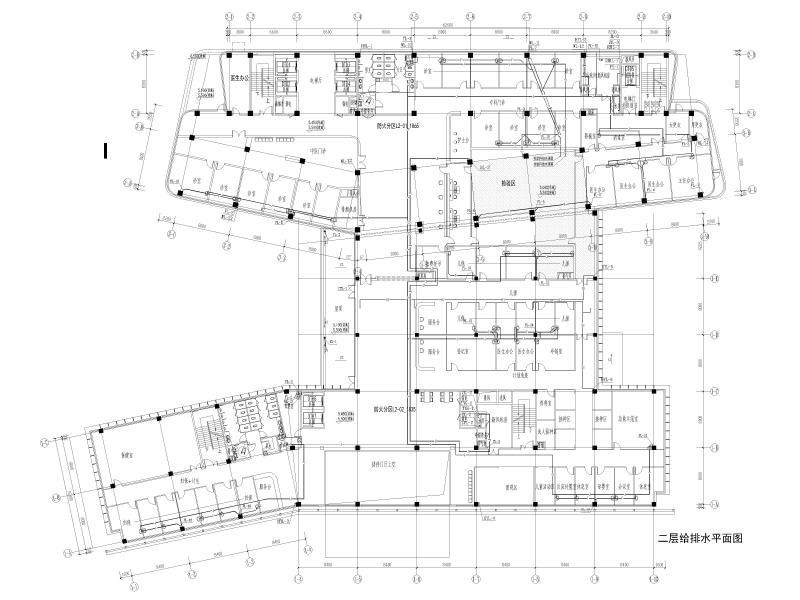

  • 二层给排水平面图
    二层给排水平面图

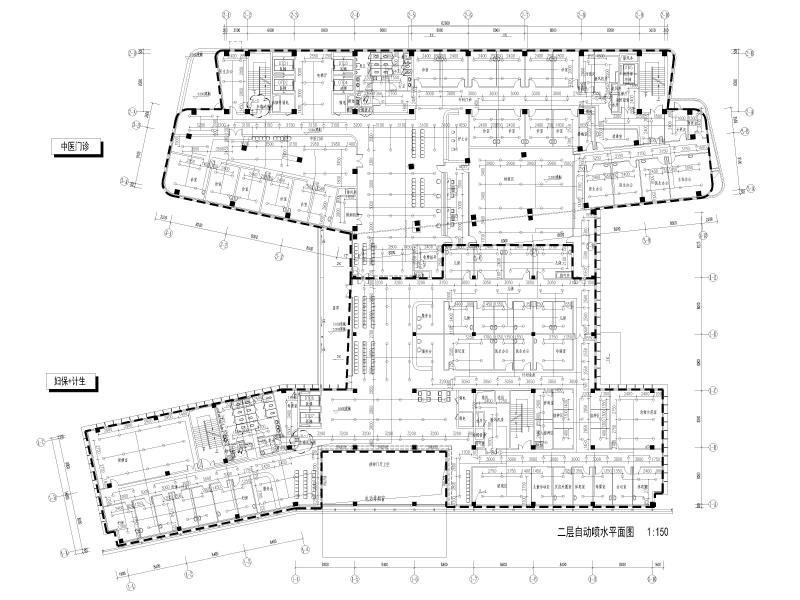

  • 二层自动喷水平面图
    二层自动喷水平面图

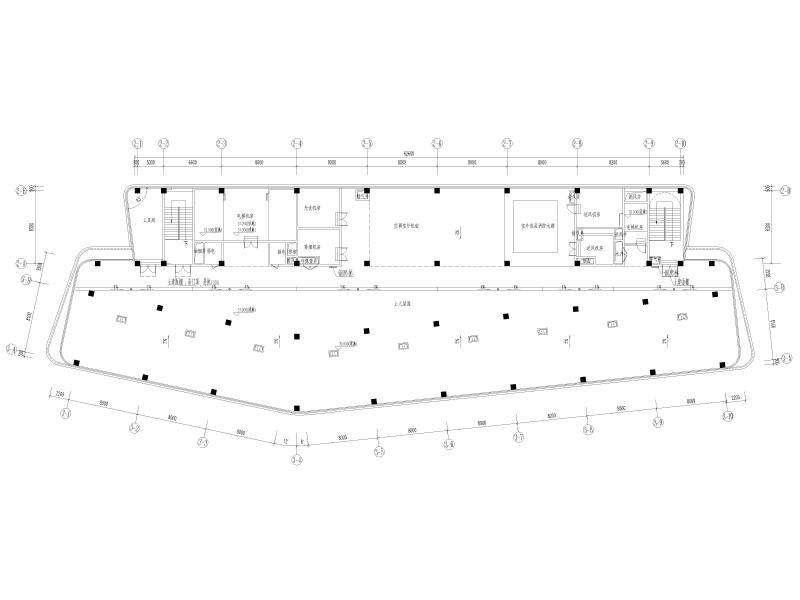

  • 机房自动喷水平面图
    机房自动喷水平面图

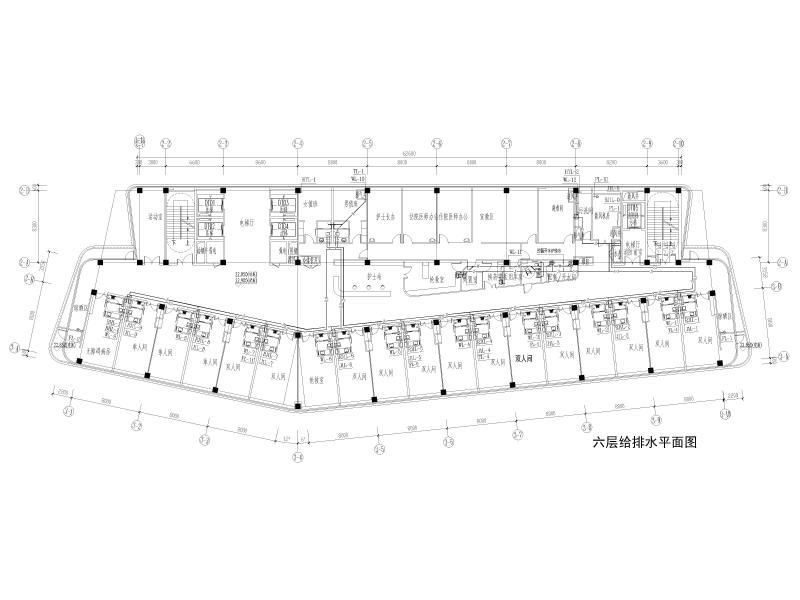

  • 六层给排水平面图
    六层给排水平面图
  • 六层消防干线平面图
    六层消防干线平面图
  • 三层消防干线平面图
    三层消防干线平面图
  • 五层自动喷水平面图
    五层自动喷水平面图
  • 一层消防干线平面图
    一层消防干线平面图
  • 一层自动喷水平面图
    一层自动喷水平面图
以上是部分截图,请下载附件后查看完整高清内容
