16层医院高层建筑给排水（喷淋）CAD图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：57884平方米
- 建筑地上层数：16层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 参考图纸：43张
- 设计年代：近代
- 地下室用途：其它
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：喷淋系统
- 供水方式：分区供水
- 供水分区：三区
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：30
- 项目所在地：江苏
附件详情
- 资料目录
- 设计说明
- 给排水设计施工说明
- 地下一、二、三层喷淋平面图
- 地下一、二、三层消防平面图
- 地下三层生活消防水泵房水池给排水平面图
- 一至十六层喷淋平面图
- 一至十六层给排水消防平面图
- 消防系统 图
- 排水系统图
- 给水系统图
- 雨水、喷淋系统图
- 消火栓系统原理图
附件详情
该项目为南京某医院高层建筑，建筑总面积57884平方米，地下三层，地面16层。地下建筑面积19544平方米，地上建筑面积38340平方米。
设计内容：地下一、二、三层消防、喷淋平面图，一至十六层喷淋平面图、一至十六层给排水消防平面图、消防系统图、喷淋系统图等
，共43张图

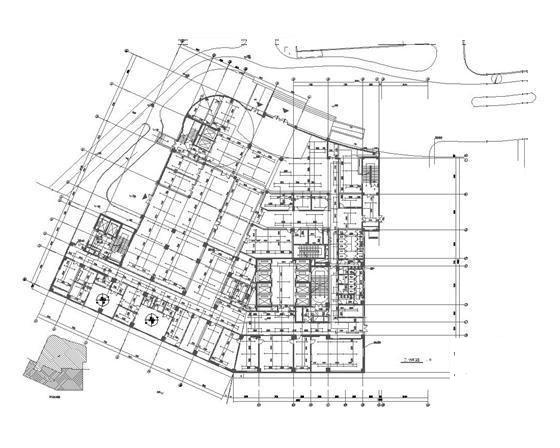

一层给排水消防平面图

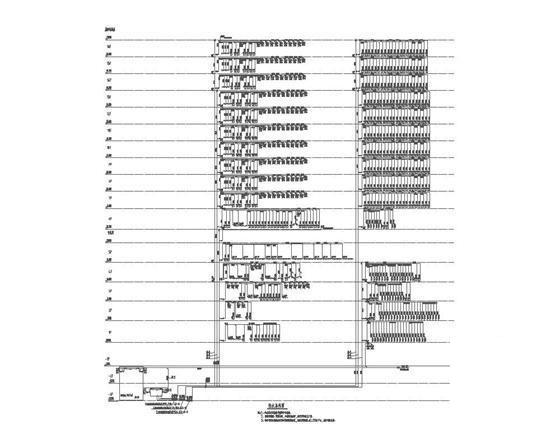

给水系统图

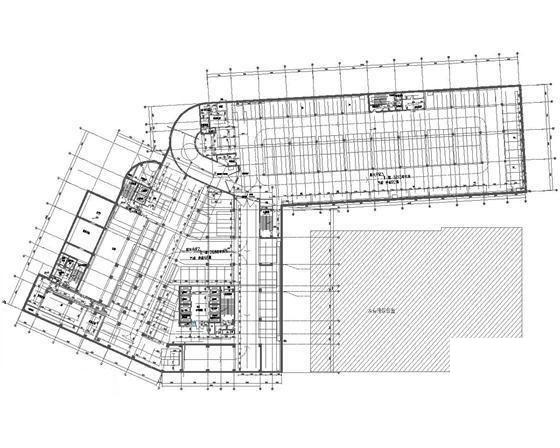

地下三层平面图

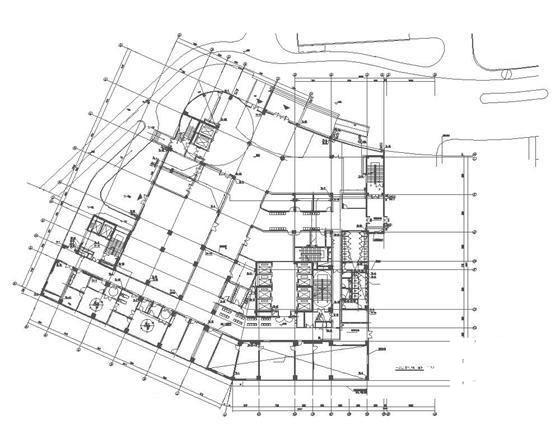

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
