贵州某民宿酒店给排水施工图纸自动喷淋平面图

搜索更多资源
  • 建筑类别：酒店
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 消火栓用水量室外(L/S)：15
  • 项目所在地：贵州
项目概要：该项目为 贵州民宿酒店 给排水施工图 2019 。抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
设计范围：(1)室内生活给水系统. (2)污水排水系统. (3)室内灭火器配置.
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

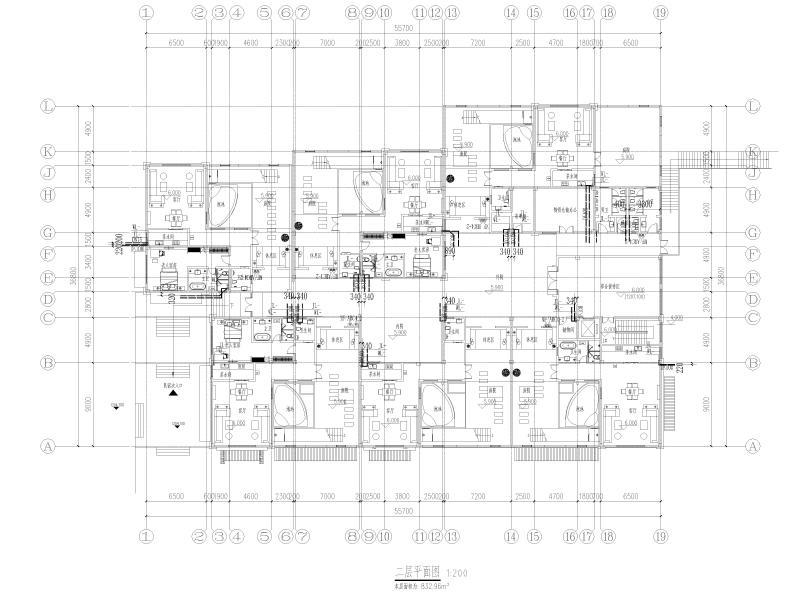

  • 14#楼二层平面图
    14#楼二层平面图

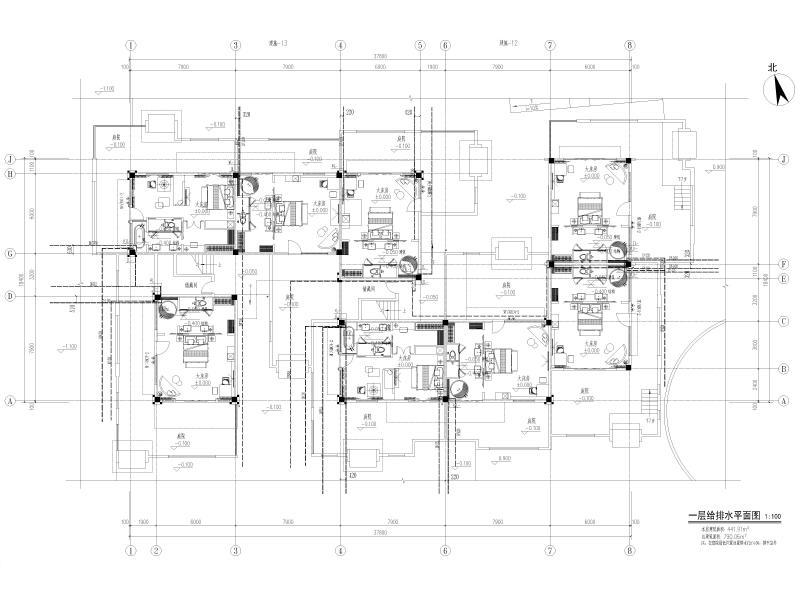

  • 15#楼一层给排水平面图
    15#楼一层给排水平面图

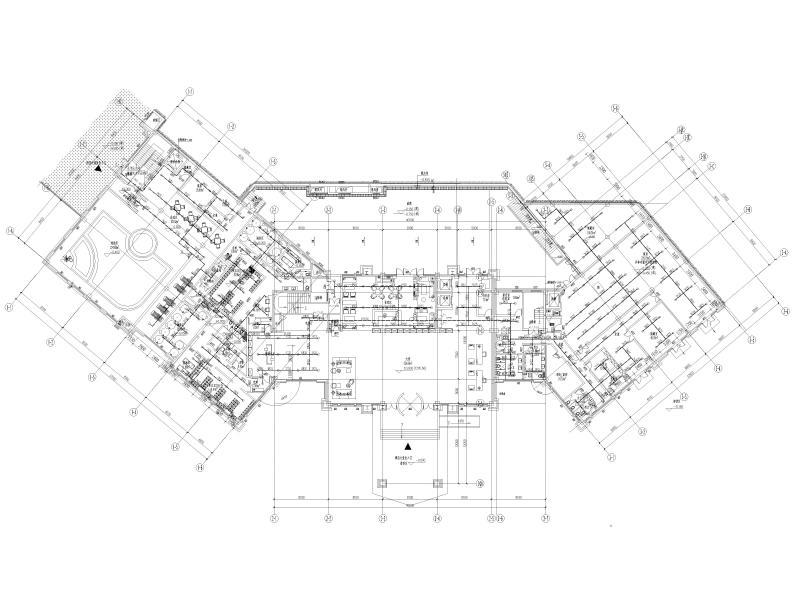

  • 15#楼一层自动喷淋平面图
    15#楼一层自动喷淋平面图

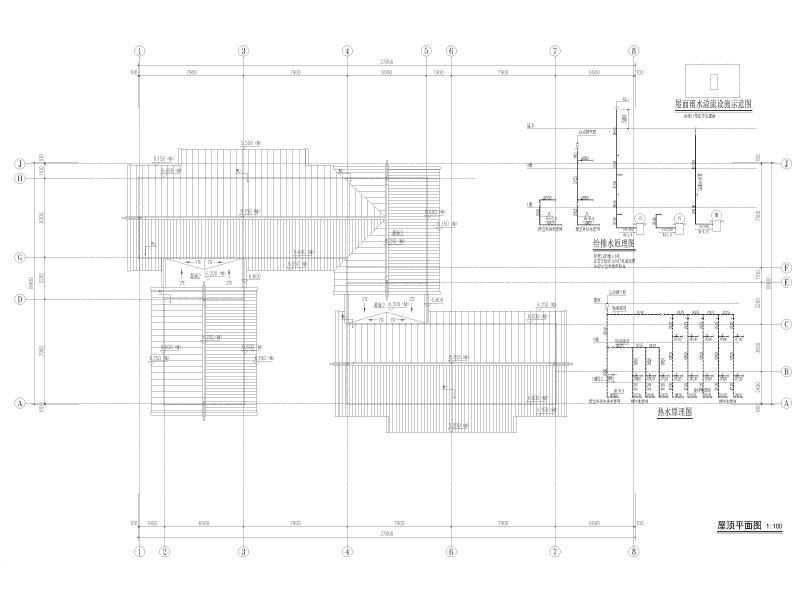

  • 16#楼屋顶平面图
    16#楼屋顶平面图

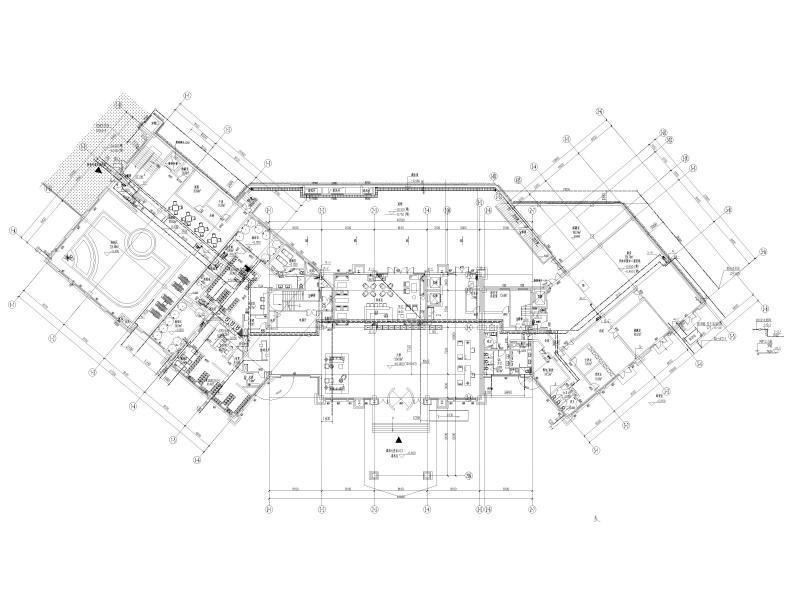

  • 16#楼一层给排水平面图
    16#楼一层给排水平面图
以上是部分截图，请下载附件后查看完整高清内容
