2层民宿酒店窨子屋电气施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:2165.1平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 地下室用途:商业,其它
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:湖南
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

该附件为湖南省窨子屋 电气施工图

概况:
该项目为湖南省某棚户区改造项目名称-12#窨子屋,总建筑面积为2165.1m,其中地上1298.2m, 地下866.9m。地上2层,地下1层,建筑总高度9.2 m(檐口)。该项目建筑设计结构形式为木结构和混凝土结构结合的方式。建筑耐火等级地上为三级,地下为一级。采用天然地基,基础采用筏板基础形式。

设计范围:
380/220V低压配电系统;照明配电系统;防雷及接地系统;
综合布线系统;有线电视系统;视频监控系统;
火灾自动报警及联动控制系统;漏电火灾报警系统。

部分图纸摘录:

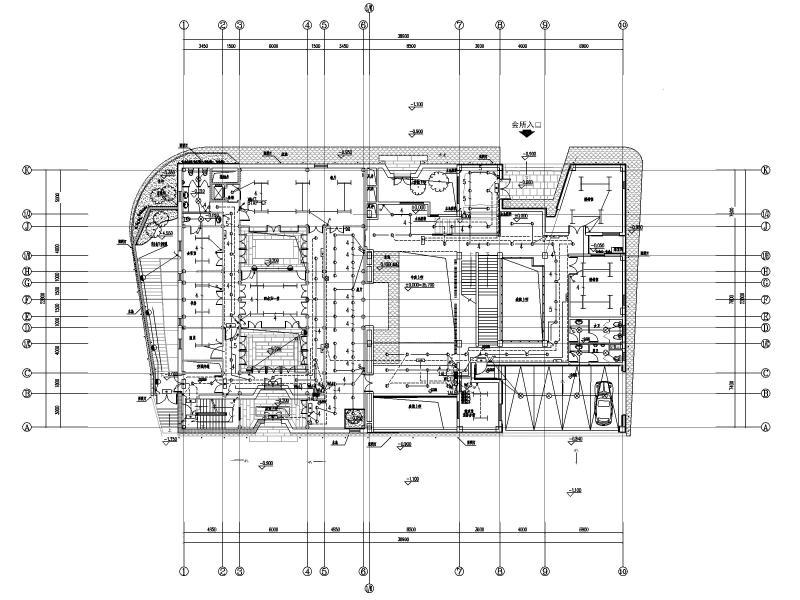

照明平面图

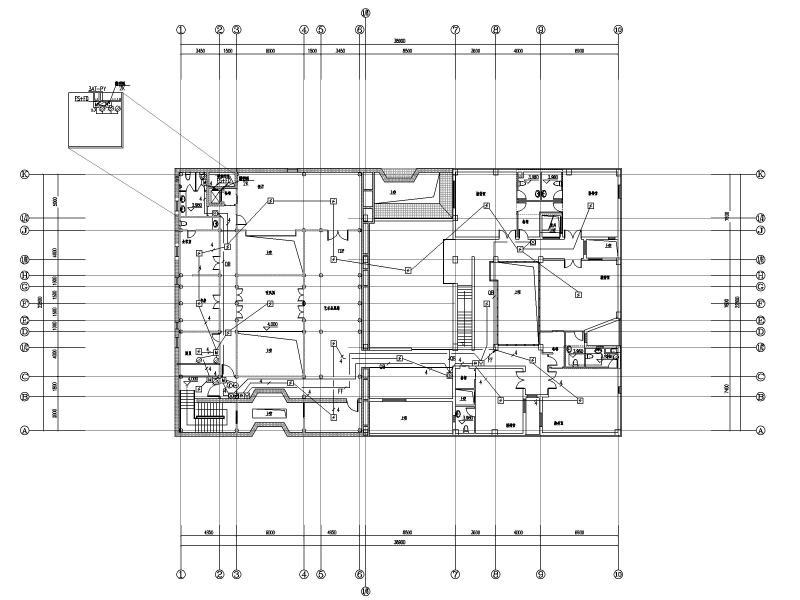

配电平面图

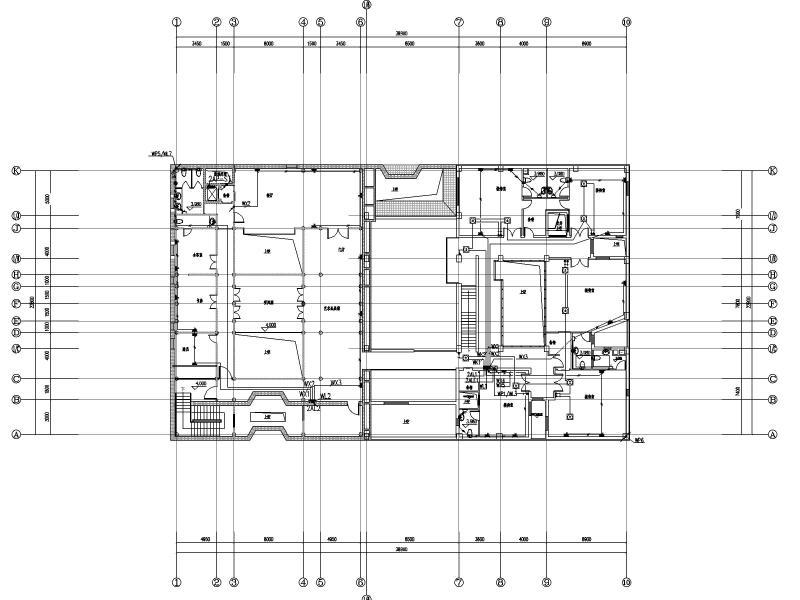

火灾自动报警平面图

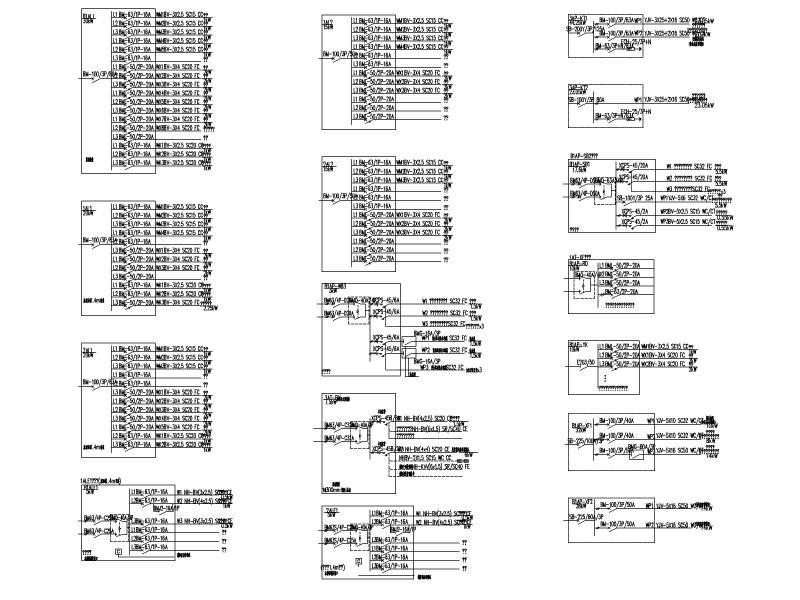

配电系统图

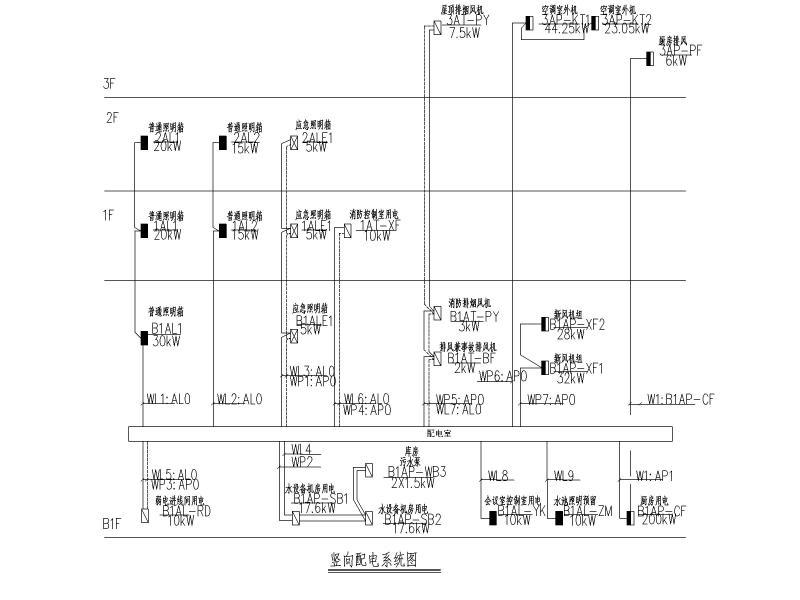

竖向配电系统图

火灾自动报警系统

综合布线系统图

视频监控系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 电气施工图纸 - 1
    电气施工图纸 - 1
  • 电气施工图纸 - 2
    电气施工图纸 - 2
  • 电气施工图纸 - 3
    电气施工图纸 - 3
  • 电气施工图纸 - 4
    电气施工图纸 - 4
  • 电气施工图纸 - 5
    电气施工图纸 - 5
  • 电气施工图纸 - 6
    电气施工图纸 - 6
  • 电气施工图纸 - 7
    电气施工图纸 - 7
  • 电气施工图纸 - 8
    电气施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
