3层幼儿园建设项目暖通施工图纸平面图及防排烟设计图
-
设计详细说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计面积：5128平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省幼儿园建设项目
暖通施工图
2021
。总建筑面积5128平方米，建筑高度11.7m,无地下室，地上3层，为幼儿园各功能用房。
设计范围：通风及防排烟设计。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

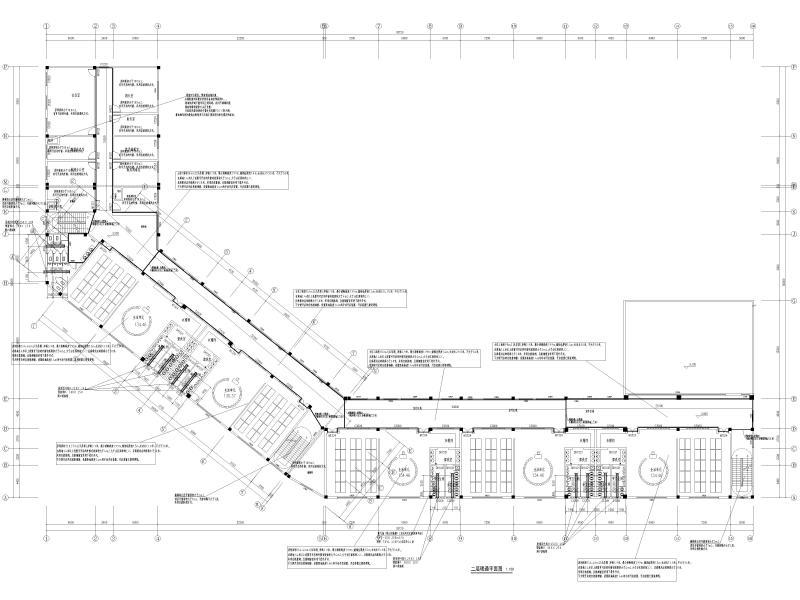

二层暖通平面图 -

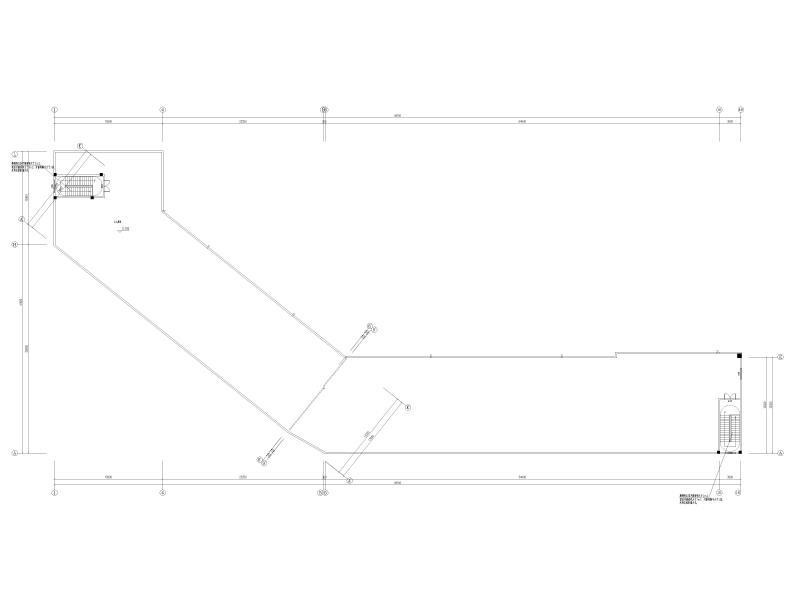

屋顶层暖通平面图 -

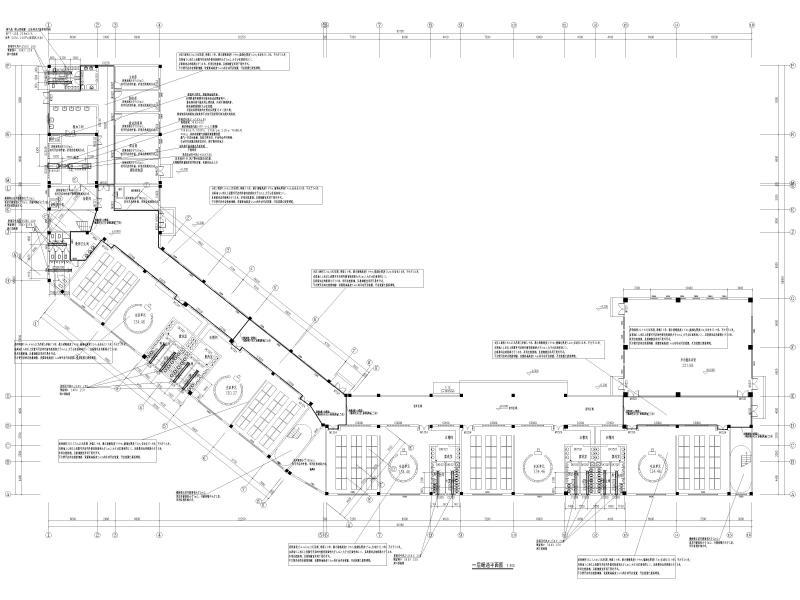

一层暖通平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：6.71 MB
- 收藏次数：0
-
文件名称：
附件-996579709779598678.dwg
