多层幼儿园采暖通风系统设计施工CAD图纸

资料简介
赚取积分

设计说明：有
建筑类别：教育
建筑高度：多层建筑
建筑面积：2215平方米
地上层数：3层
图纸设计深度：施工图
参考图纸：7张
设计年代：近代
设计内容：通风,采暖,冷热源
冷热源：市政热网
采暖系统：热水辐射
送风方式：散流器送风
项目地址：河北

附件详情

一、项目概要：

该项目是一个多层幼儿园建筑。地上3层，建筑面积为2215m2。图纸内容包含设计施工说明，主要设备材料表及图例，供暖干管、通风平面图，供暖平面图，供暖系统图等...

二、采暖工程：

1、采暖系统为低温热水地板辐射采暖系统，采暖热源由小区换热站引入，热媒为 45/38 °C 热水。该建筑采暖总设计热负荷为63.7KW，热指标为28.75W/m ，系统阻力43.2kPa，工作压力0.75MPa。
2、冬季采暖室内设计温度：活动室、寝室、办公室 20℃，卫生间 22℃，厨房、走道 16℃。
3、为满足计量要求，在采暖入口中设有热计量装置。热水采暖入口装置安装在一层库...

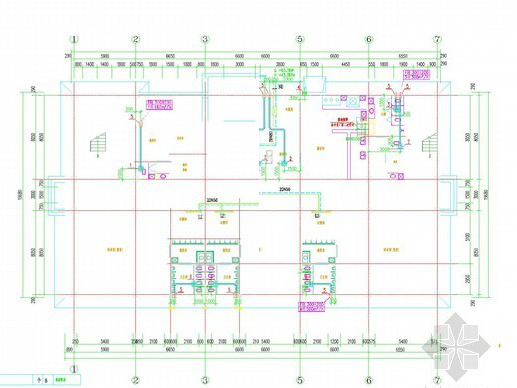

首层供暖干管、通风平面图

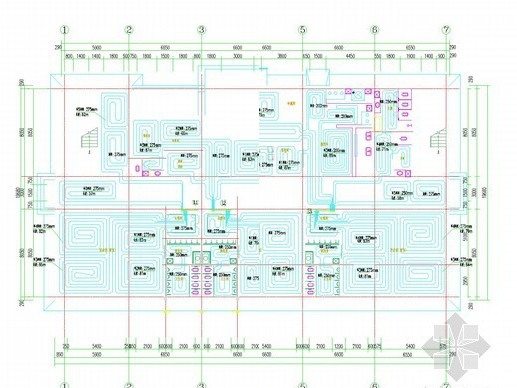

二层供暖平面图

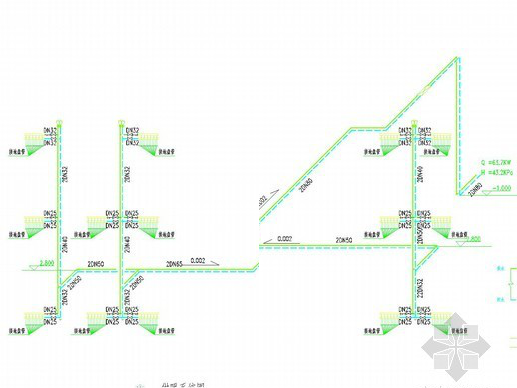

供暖系统图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图

以上是部分截图，请下载附件后查看完整高清内容
