多层及高层商业建筑采暖通风排烟系统设计CAD施工图纸(幼儿园设计车库设计)(公共卫生间)

附件详情

一、项目概要:
项目位于山东省,包含多层建筑,高层建筑,车库,办公楼,商业及幼儿园建筑...
二、冷热源:
采暖系统热源为小区内换热站提供的热水,供、回水温度为80/55°C...
三、采暖系统:
1.采暖系统采用下供下回双管同程式机械循环系统。
2.采暖的运行方式为连续供暖...
四、通风系统:
1.所有公共卫生间均设窗排式排气扇,室内空气经排气扇直接排至室外,换气次数为10次/h。
2.各房间、内走廊均采用可开启外窗的自然排烟方式,窗户可开启面积大于该房间地面面积的2%...

图纸共32张。

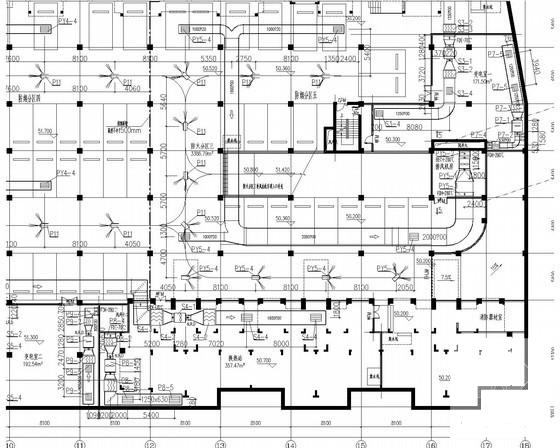

通风平面拆分图

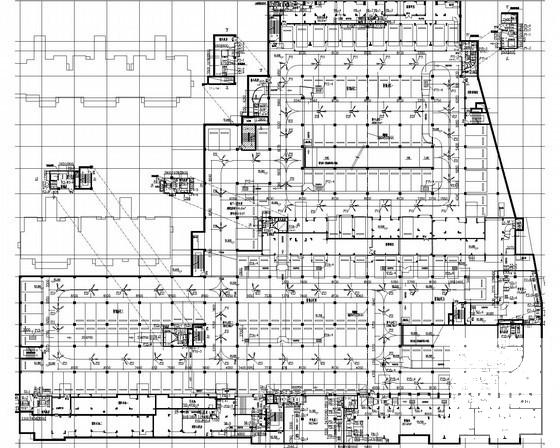

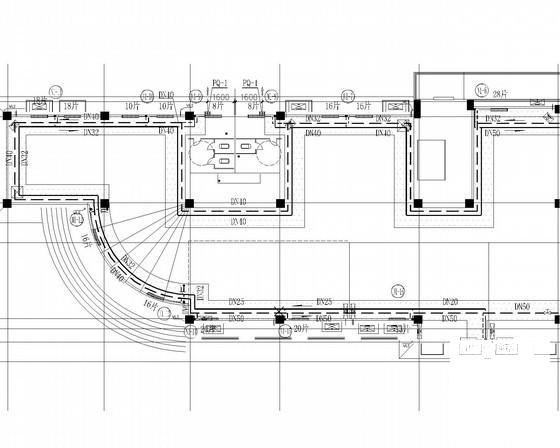

采暖通风平面图

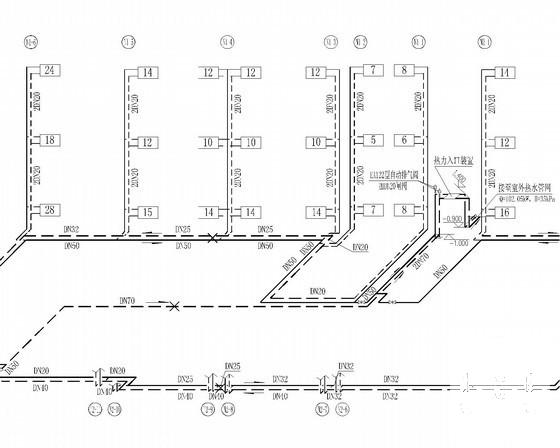

采暖系统图
