高层商住楼采暖及通风排烟系统设计
- 设计详细说明：有
- 建筑类别：住宅,商业
- 建筑设计面积：21820.3平方米
- 建筑地上层数：16层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：空调,通风,采暖,防排烟,冷热源
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 送风方式：散流器送风
- 节点大样：集分水器
- 项目所在地：河北
附件详情
- 暖通设计施工说明
- 地下一层采暖通风平面图
- 一层采暖通风平面图
- 二层采暖通风平面图
- 设备层采暖通风平面图
- 主要设备表
- 前室加压送风系统图
- 空调冷凝水立管示意图
- 商业采暖系统示意图
- ......
附件详情
一、项目概要：
项目概要：该项目为唐山市路北区某商住楼，地下二层，地上16层，建筑高度57.8米，地下一层为戊类储藏室，地下二层为人防，一、二层为商业网点，三层以上为住宅，为一类居住建筑。建筑总面积为21820.3m2......
二、采暖系统：
1.设计热源为小区热力站房提供的低温热水系统，热媒参数为50/40度低温热水。
2.工程采暖系统采用共用立管的
分户计量
系统，户内为低温热水地板辐射采暖。
3.水箱间散热器采用钢制绕片管对流散热器......
三、通风排烟系统：
1.住宅厨房及卫生间均设防回流、防渗漏通风道。
2.不具备自然排烟的合用前室加压送风量为38000M3/h。
3.合用前室的余压值为30Pa。
4.地下一层储藏室及内走道利用窗井自然排烟......
图纸共13张

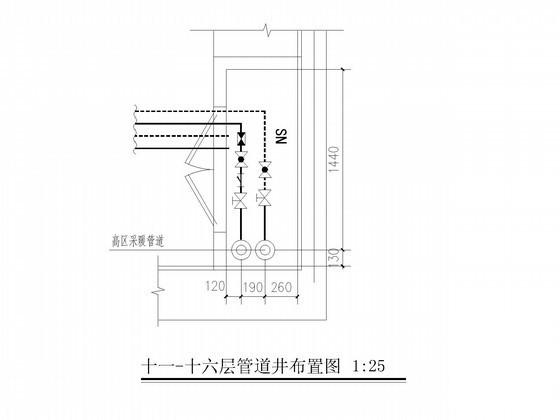

管道井布置图

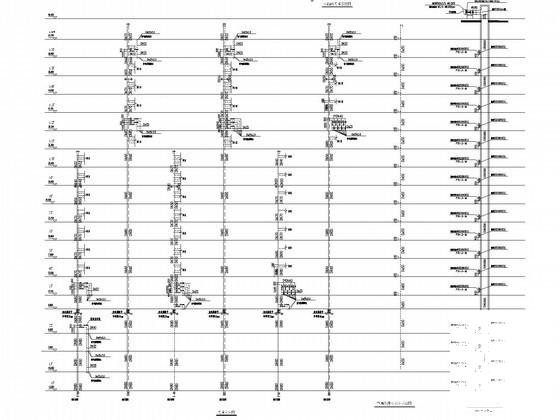

采暖立管图

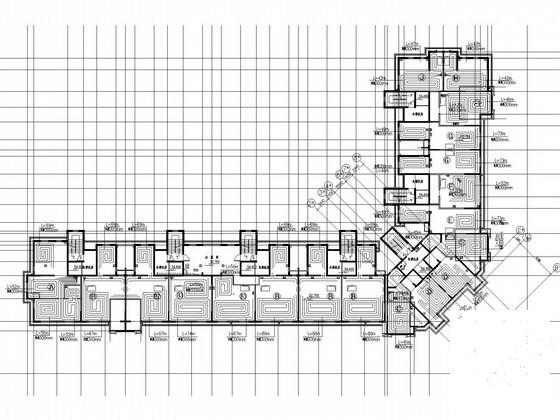

地下一层采暖通风平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
高层商住楼采暖 - 1 -
高层商住楼采暖 - 2 -
高层商住楼采暖 - 3 -
高层商住楼采暖 - 4
以上是部分截图，请下载附件后查看完整高清内容
