高层住宅商住楼采暖通风及防排烟系统设计CAD施工图纸(负荷计算)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:92632.02平方米
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 水系统:双管制
  • 项目所在地:山东

附件详情

一、项目概要:
总建筑面积:92632.02m ,其中地上建筑面积80988.06m ,地下建筑面积11643.96m ...
二、冷热源:
采暖热媒:该项目所有住宅部分均采用地板辐射供暖系统,采暖热媒为低温热水,供水温度为50°C,回水温度为40°C...
三、采暖系统:
1.商业网点采暖系统形式:立管采用双管异程式,每层干管系统采用双管上供上回同程式。
2.住宅低温热水地板辐射供暖系统,户内客厅处设置红外线温度感应面板。
3.商业网点散热器供暖系统...
四、通风排烟系统:
1.住宅厨房、卫生间使用子母变压式风道,风道带防火型导流式金属止回排气阀,排油烟机、多功能通风器应选用带止回阀产品。
2.商业网点卫生间均采用机械排风系统排风,通过排气扇将室内污浊空气排至室外,并通过门窗缝隙自然补风,排风量按10次/h计算......

图纸共27张。

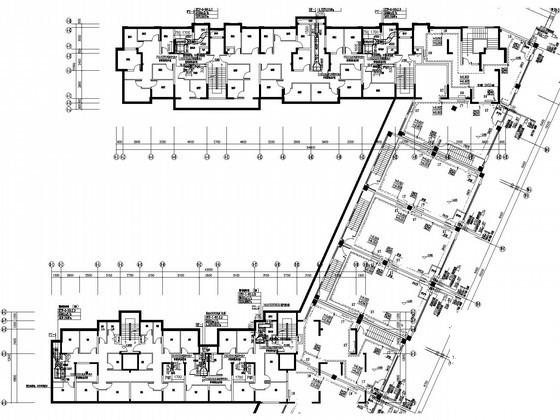

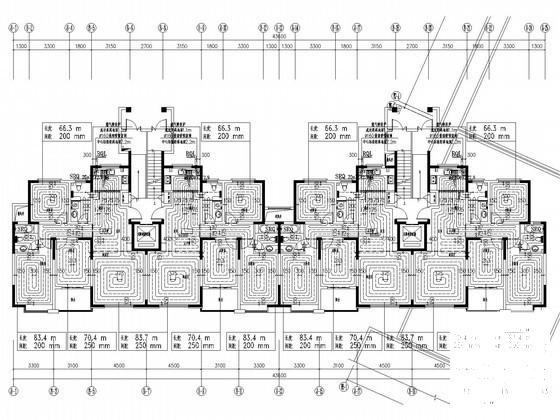

采暖平面图

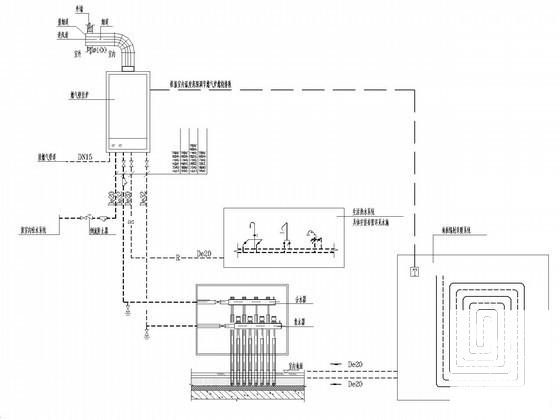

住宅采暖壁挂炉原理图

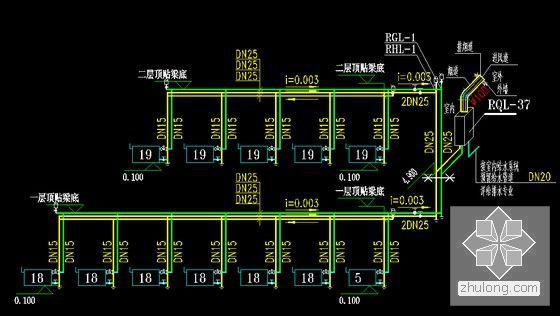

采暖立管图

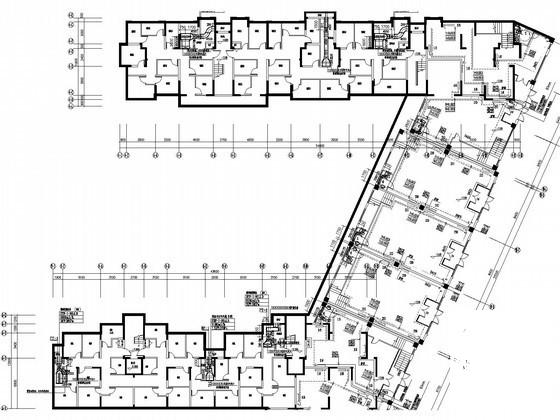

储藏排烟

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高层住宅商住楼采暖通风及防排烟系统设计CAD施工图纸(负荷计算) - 1
    第 1 张图
  • 高层住宅商住楼采暖通风及防排烟系统设计CAD施工图纸(负荷计算) - 2
    第 2 张图
  • 高层住宅商住楼采暖通风及防排烟系统设计CAD施工图纸(负荷计算) - 3
    第 3 张图
  • 高层住宅商住楼采暖通风及防排烟系统设计CAD施工图纸(负荷计算) - 4
    第 4 张图
  • 高层住宅商住楼采暖通风及防排烟系统设计CAD施工图纸(负荷计算) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
