3层幼儿园采暖通风系统设计CAD施工图纸(自然排烟的)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1984.93平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式
  • 送风方式:散流器送风

附件详情

一、项目概要:

该项目是位于山东省,是一个多层幼儿园建筑,地上3层,建筑高度为10.5米,建筑面积1984.93平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,通风平面图,采暖平面图,采暖系统图等...

二、采暖系统:
1.采暖系统供水温度为 75°C,回水温度为50°C;热媒由换热站集中供给,采暖系统的采暖入口设置详见图纸。
2.幼儿园为散热器采暖系统
3. 采暖系统采用双管中供中回式机械循环系统,干管同程式。供回水干管梁下安装。系统的补水定压交由换热站解决...

三、通风设计:
1.厨房设机械排风系统,通风次数为40次/h,补风采用自然补风。不满足自然通风要求的卫生间处设吊顶式通风器,换气次数为10次/h。洗衣房设吊顶式排气扇,换气次数为15次/h...
2.内走道及所有地上房间满足自然排烟的要求,均采用自然排烟...

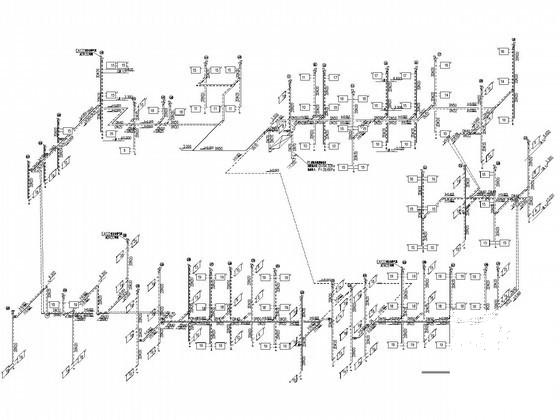

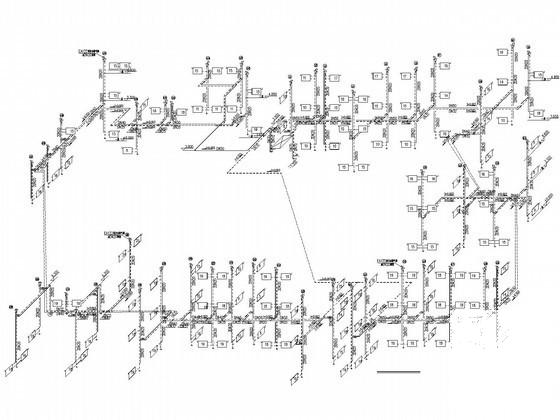

采暖系统图二

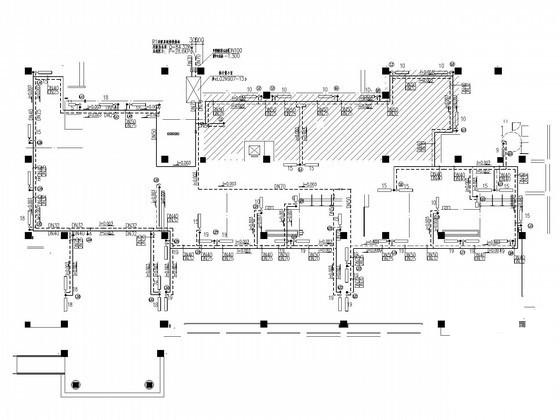

一层采暖平面图

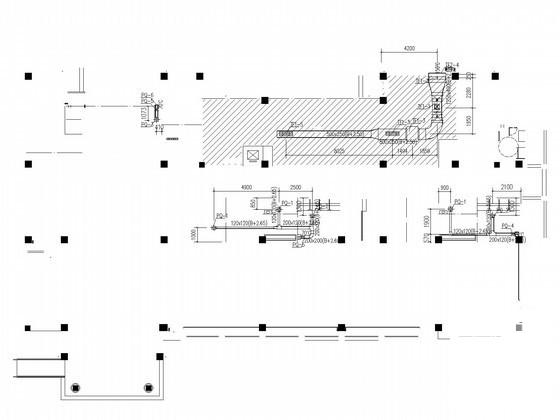

一层通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层幼儿园采暖通风系统设计CAD施工图纸(自然排烟的) - 1
    第 1 张图
  • 3层幼儿园采暖通风系统设计CAD施工图纸(自然排烟的) - 2
    第 2 张图
  • 3层幼儿园采暖通风系统设计CAD施工图纸(自然排烟的) - 3
    第 3 张图
  • 3层幼儿园采暖通风系统设计CAD施工图纸(自然排烟的) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
