4层新建幼儿园工程暖通施工图纸cad平面图

资料简介
赚取积分

设计详细说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计面积：6584.54平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
图纸设计格式：CAD2000,PDF
设计年代：近代
设计内容：空调,通风,防排烟
项目所在地：四川

设计总说明：1、项目概要：该项目为 成都新建幼儿园工程暖通施工图 2021 ；项目用地为教育用地，南侧规划为教育用地，西侧、北侧为规划居住用地，东侧为绿化隔离带以及24米宽城市道路。本项目总建筑面积6584.54平方米，建筑总高度为15.45m，地上4层，地下1层.由幼儿园及其地下室、门卫组成，属于多层公共建筑，设计使用年限50年，抗震烈度7度。

2、设计范围：防排烟、通风系统设计，空调设计：按分体空调预留外机位置和空调用电负荷。

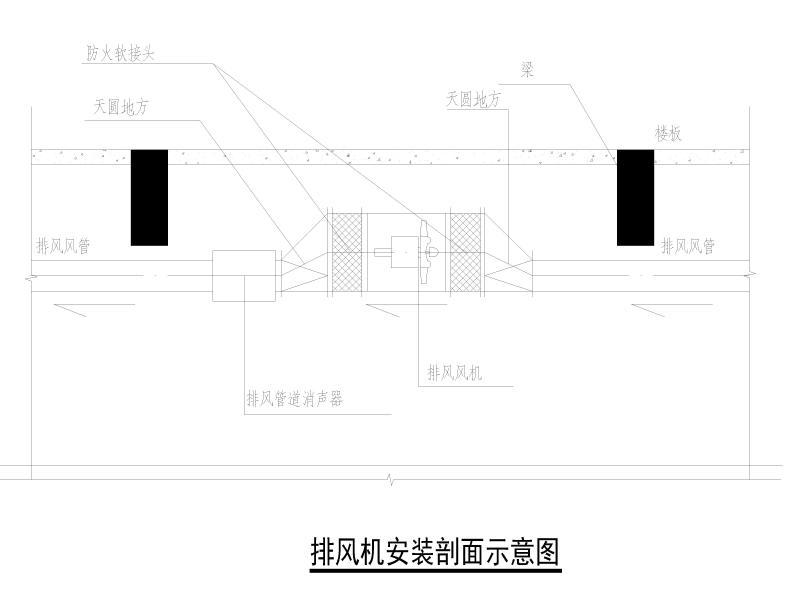

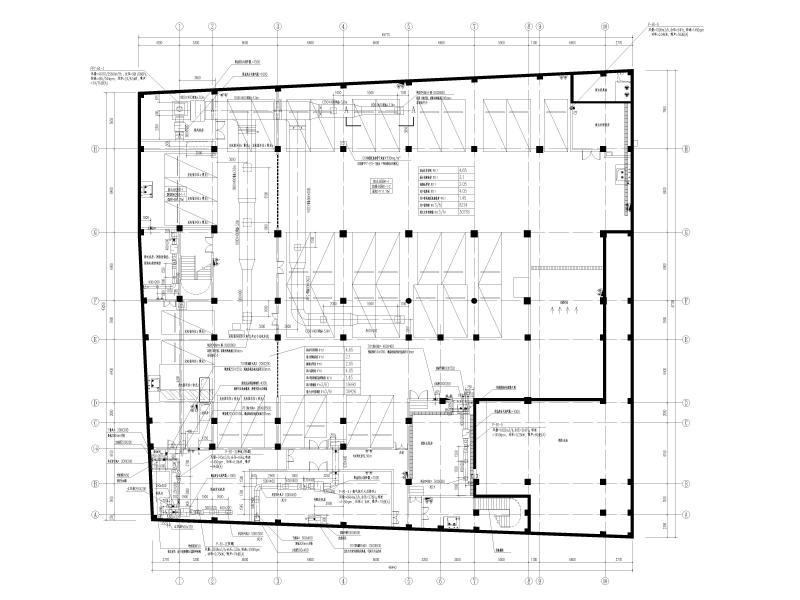

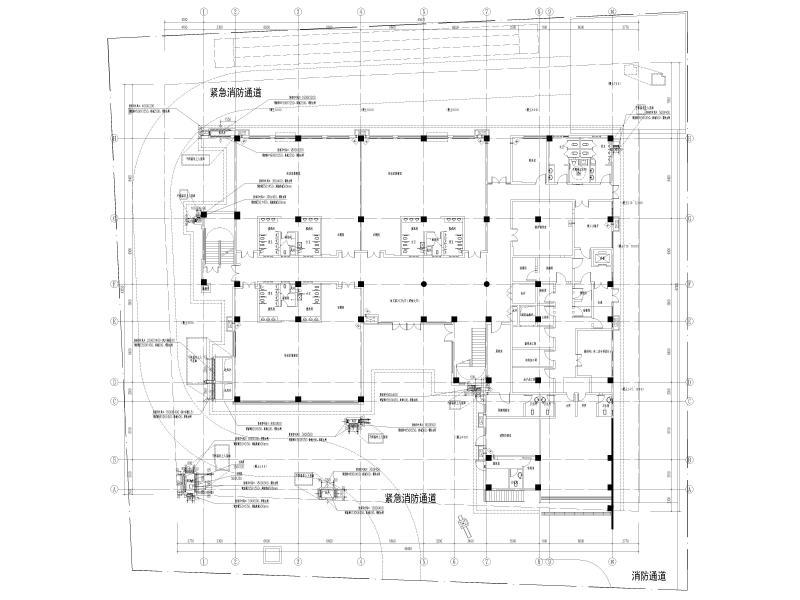

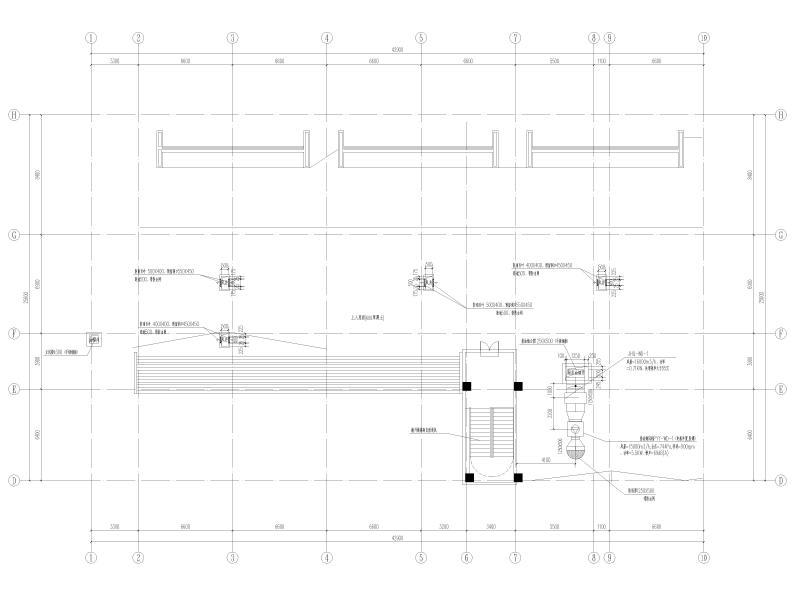

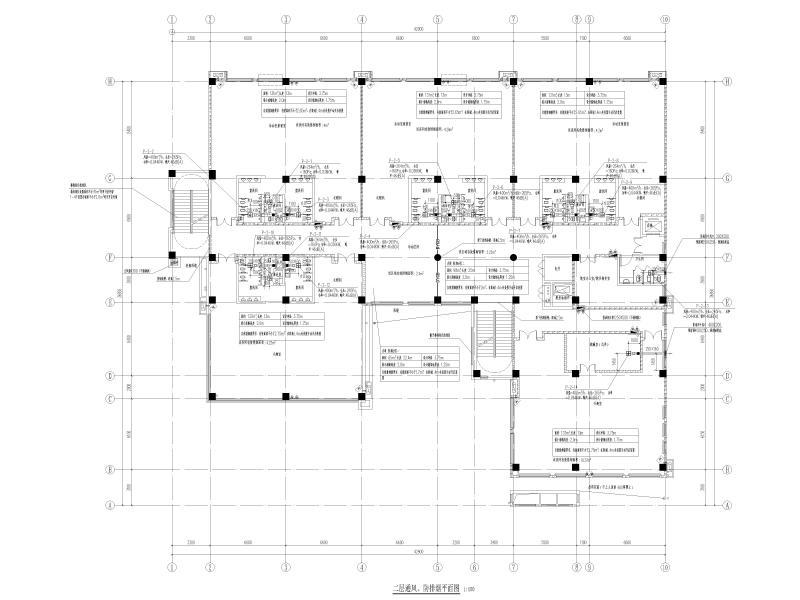

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
