4层新建幼儿园给排水施工图纸cad平面图
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：6584.54平方米
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：30
-
项目所在地：四川
设计总说明：1、项目概要：该项目为
四川省新建幼儿园
给排水施工图
2021
；项目为多层公共建筑，由幼儿园及其地下室、门卫组成。地下一层，地上四层，总建筑面积6584.54平方米；建筑高度为15.45m，设计使用年限50年，抗震烈度7度。
2、设计范围 ：该项目室内及室外用地红线范围内的给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动喷水灭火系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

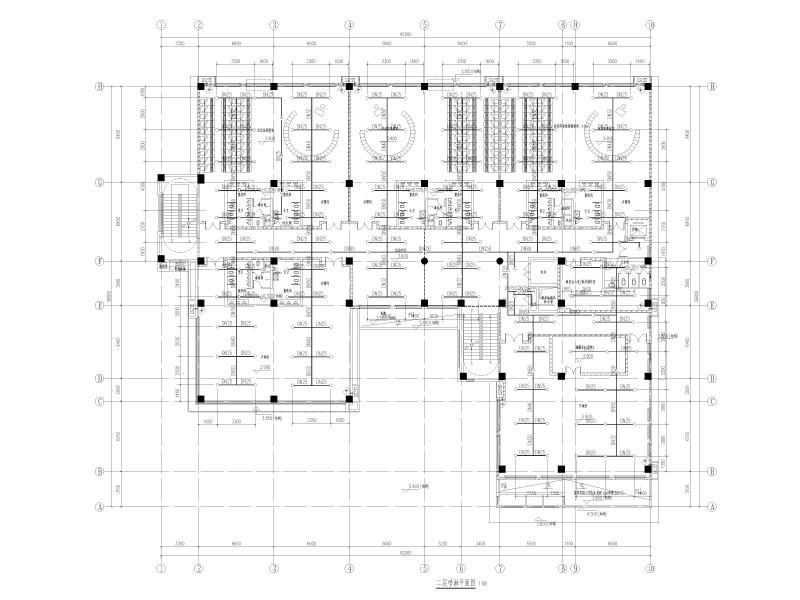

二层喷淋平面图 -

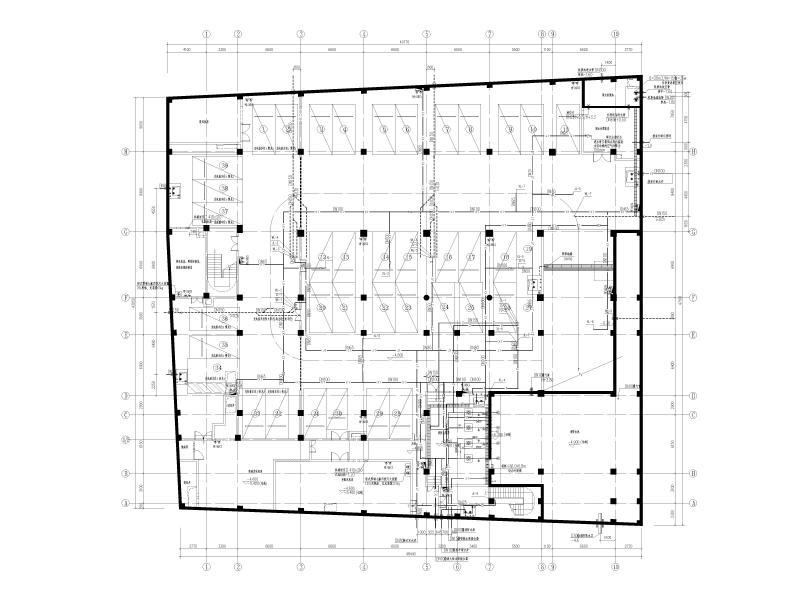

负一层给排水及消防平面图 -

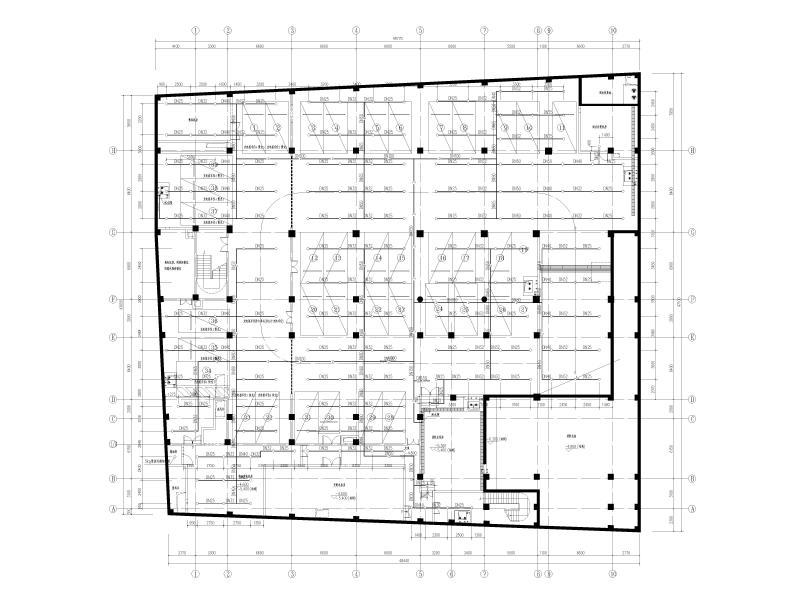

负一层喷淋平面图 -

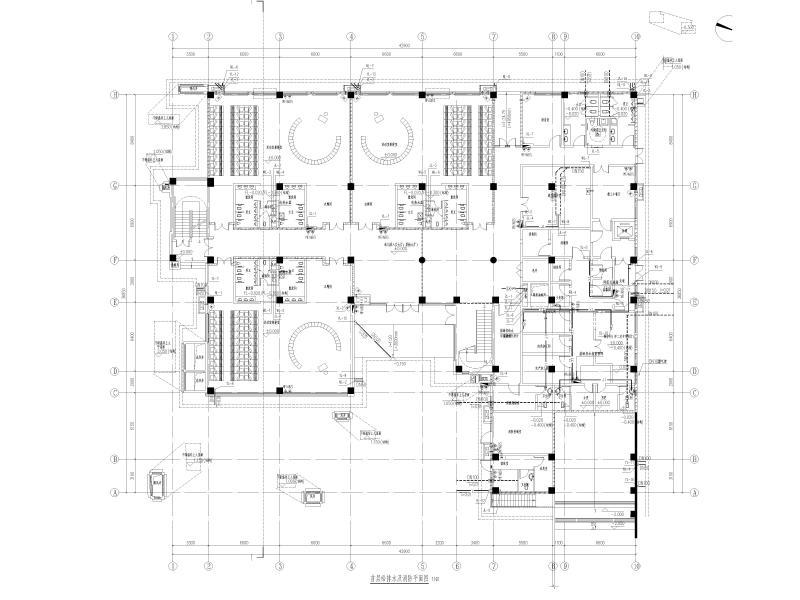

首层给排水及消防平面图 -

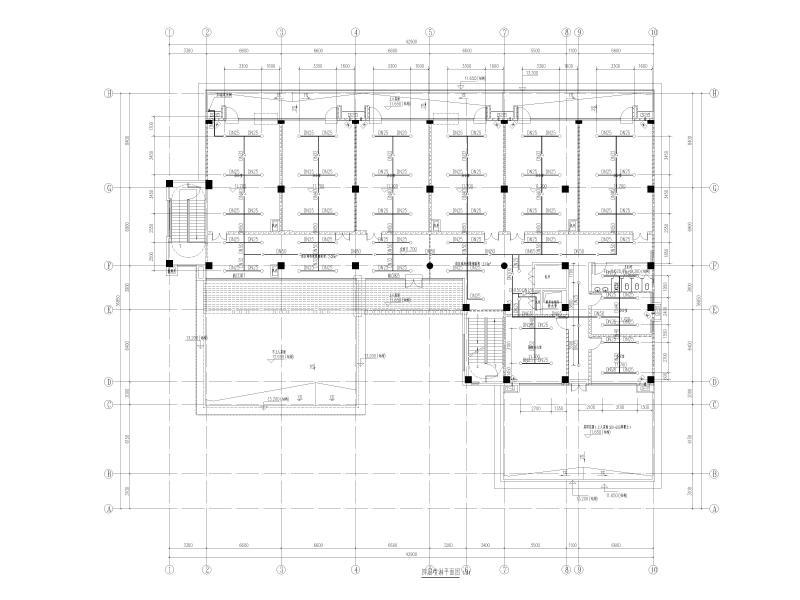

四层喷淋平面图
以上是部分截图，请下载附件后查看完整高清内容
