新建立体停车库电气平面图

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：10040.21平方米
  • 建筑地上层数：5层
  • 建筑地下层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代,2021
  • 地下室用途：车库
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 火灾保护分级：一级
  • 接地方式：TN-S
  • 项目所在地：贵州
该附件为贵州某立体停车库 电气施工图 ，设计范围包括： 1、供配电系统 2、动力及照明系统 3、防雷接地系统 4、消防报警系统。



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

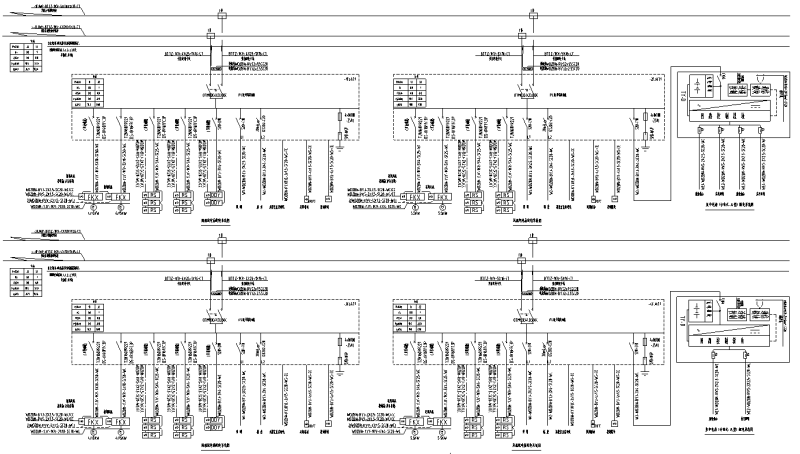

  • 立体停车库电气图 - 1
    立体停车库电气图 - 1

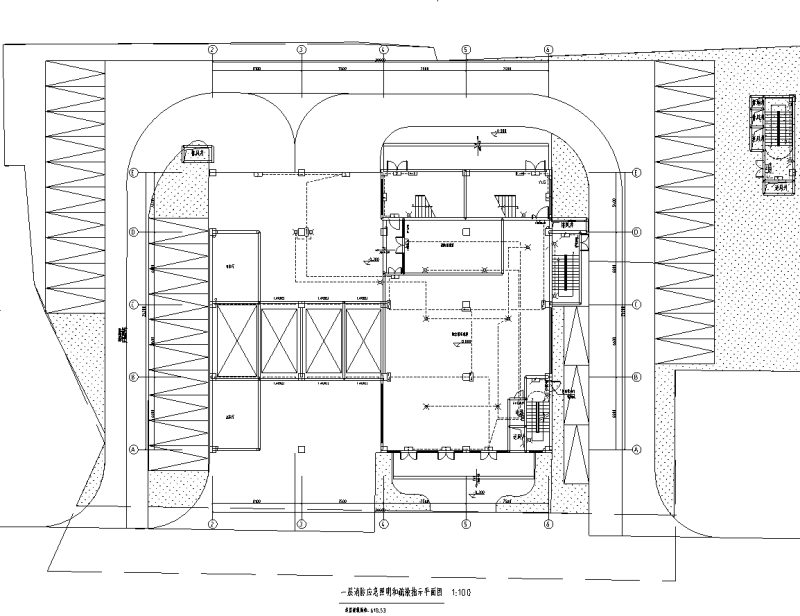

  • 立体停车库电气图 - 2
    立体停车库电气图 - 2

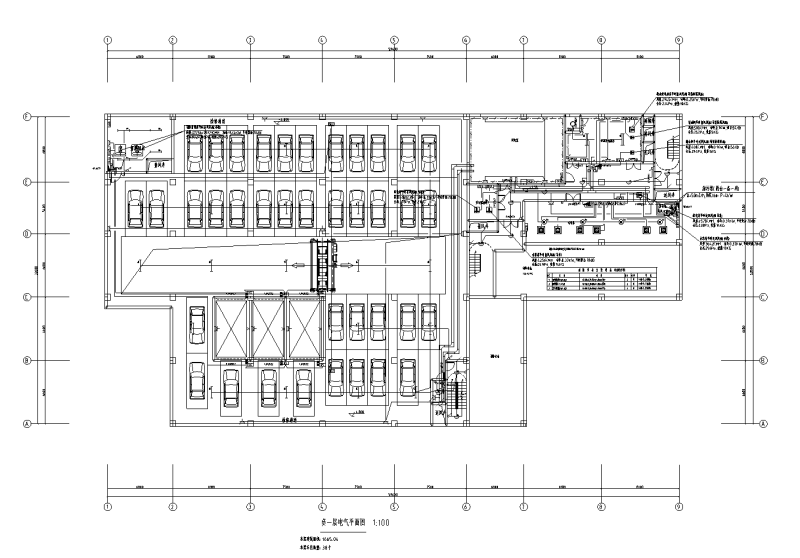

  • 立体停车库电气图 - 3
    立体停车库电气图 - 3

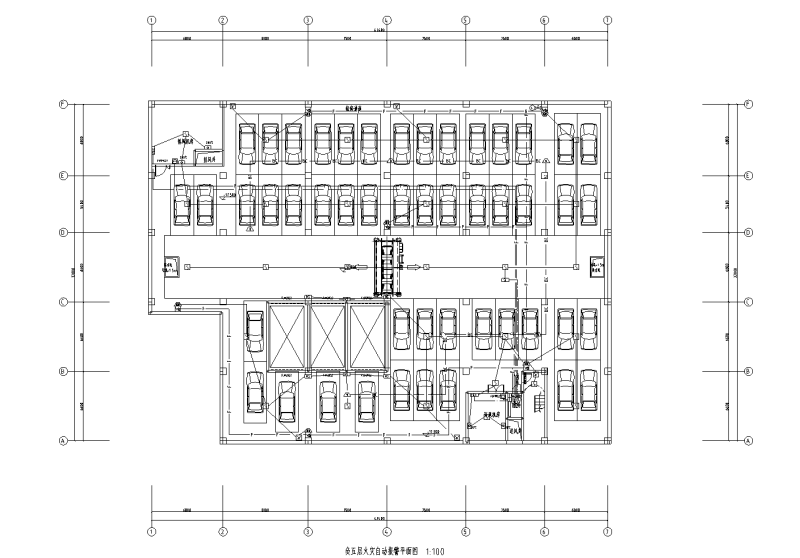

  • 立体停车库电气图 - 4
    立体停车库电气图 - 4

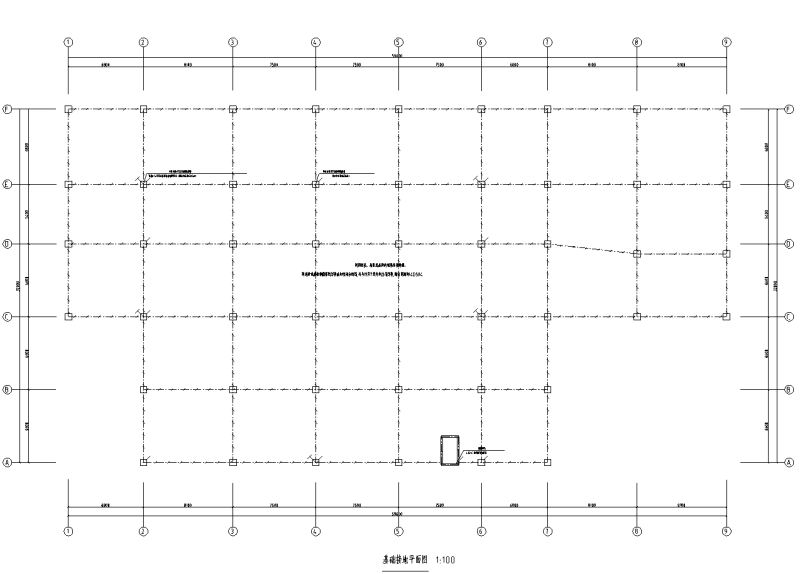

  • 立体停车库电气图 - 5
    立体停车库电气图 - 5
  • 立体停车库电气图 - 6
    立体停车库电气图 - 6
以上是部分截图，请下载附件后查看完整高清内容
