4层博物馆给排水CAD施工图纸(消火栓系统图)
- 附件设计说明：有
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑设计面积：26385平方米
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：49张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：50年
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：20
- 项目所在地：安徽
附件详情
- 平面图
- 喷淋平面图
- 排水系统图
- 消火栓系统图
- 喷淋系统图
附件详情
该资料为安徽某博物馆给排水施工图。基地面积2.15公顷；总建筑设计面积：26385.1m2，地下一层，建筑面积8469.7m2；地上4层，建筑面积17915.4m2，建筑高度为23.90m。
设计内容：给水系统（分为两区）、
消防系统
（室内消火栓用水量为23L/s、室外消火栓用水量为30L/s）、喷淋系统、排水系统（室内污废水合流，室外雨污水分流）、雨水系统（大屋面采用虹吸式屋面雨水排水系统，重现期按50年考虑；小屋面按重力流排水系统，重现期按10年考虑）。
共49张图

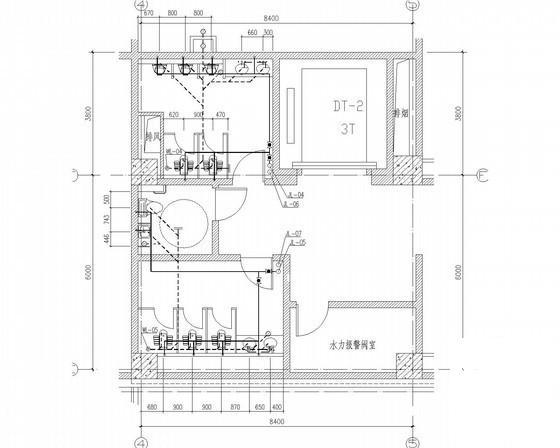

WC-4 二～四层给排水平面图

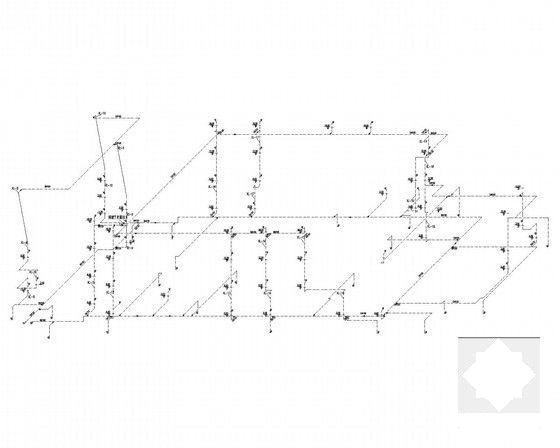

喷淋系统展开图

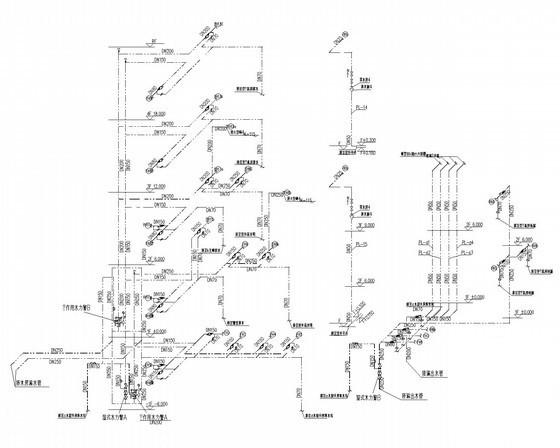

消火栓系统图

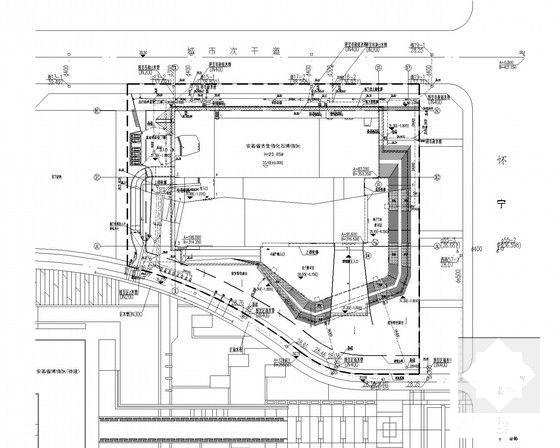

给排水总平面图
屋顶水箱间平面图
二层平面图.
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：5.61 MB
- 收藏次数：0
-
文件名称：
附件-995860755558908599805.rar
