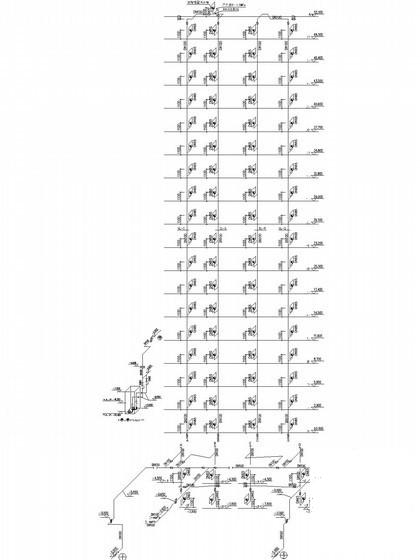

18层住宅楼给排水及暖通施工图纸（同层排水）(消火栓系统图)

附件详情

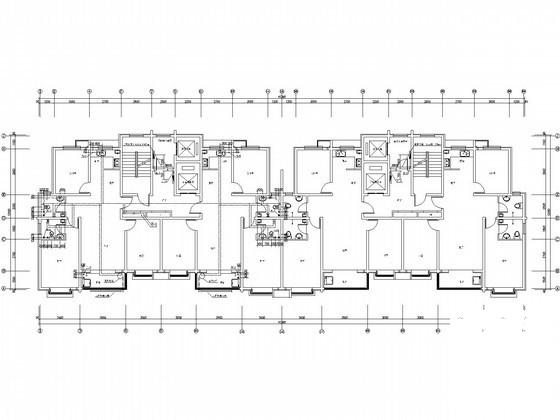

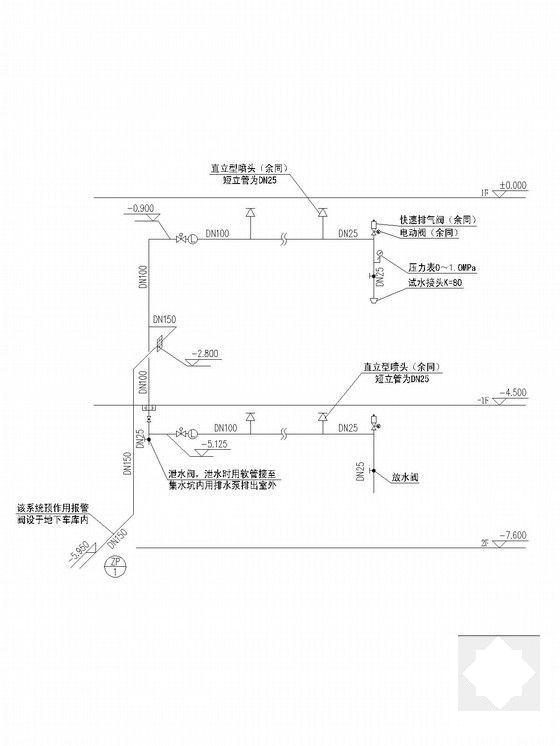

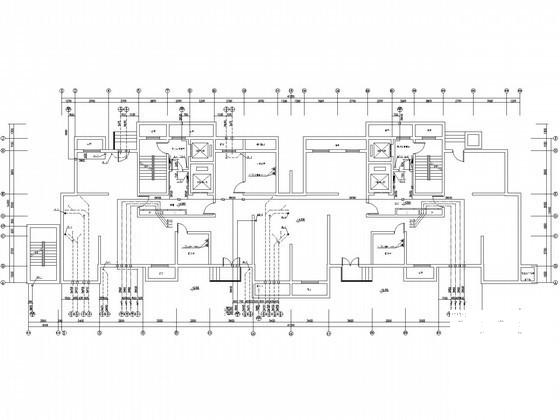

该项目位于河北，工程性质：二类居住建筑，住宅楼。主楼地下一层、地下二层储藏间,地上十八层住宅。结构类型：剪力墙。系统形式：生活给水系统：四层及四层以下为低区，由市政管网直接供水。五层至十一层为中区，由中区供水设备供水。十二层及十二层以上为高区，由高区变频供水设备供水，均为下行上给式系统。排水系统形式：重力排水。室内消火栓系统、喷淋系统为消防水池－消防、喷淋水泵－屋顶消防水箱联合供水，地下车库内设消防水池及消防、喷淋水泵。该小区5#楼屋顶水箱间内设消防水箱及增压稳压设备。室内消火栓给水系统不分区，下部各层采用减稳压消火栓。室外消火栓系统由市政管网供水，由两条市政管网引入，在小区内连成环状，引入管管径ＤＮ２5０。市政供水压力在生产、生活用水总量达到最大时仍能满足室外消火栓的要求。排水系统采用污、废合流制系统;首层单独排出，其它各层采用降板式同层排水，经化粪池处理后排入市政管网。
，共18张图。
