18层住宅楼给排水CAD施工图纸(消火栓系统)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 地下室用途：其它
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统,机房排水
- 消防设计：室内消火栓系统
- 供水方式：市政供水,变频供水
- 供水分区：三区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
附件详情
住宅楼，地下两层，地上十八层，地下一层及地下二层为储藏室，一至十八层为住宅。根据规范：地下室至机房层设消火栓系统及灭火器；配电室采用热气溶胶预制灭火系统；住宅还包括排水系统、热水系统、空调冷凝水系统及雨水系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

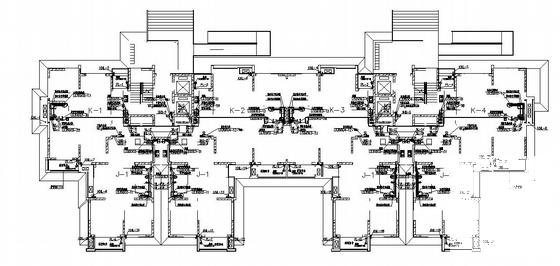

第 1 张图 -

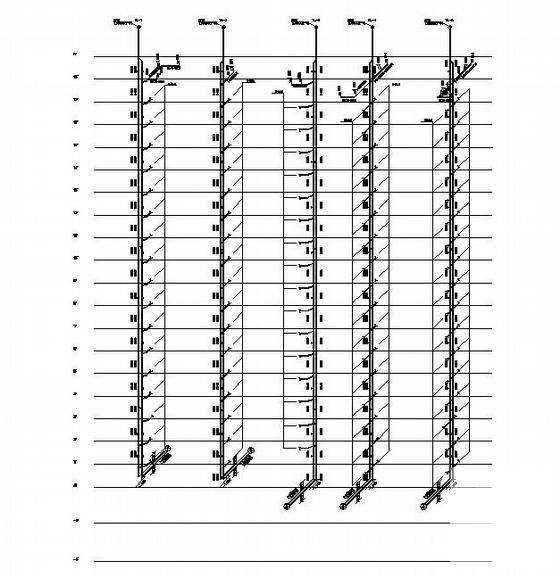

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：1.75 MB
- 收藏次数：0
-
文件名称：
附件-995860605580885677050.rar
