19层住宅楼给排水CAD施工图纸(消火栓系统)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 地下室用途：人防,车库
- 生活供水设计：生活给水系统
- 排水设计：机房排水
- 消防设计：室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：雨污分流
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
附件详情
建筑共十九层，一二层为商业网点的普通住宅。设计内容包括给水系统、排水系统、消火栓系统及喷淋系统。给水系统分三区：4层及以下采用市政管直接供水(市政水压0.25MPa);5F-11F(低区变频);12F-18F(高区变频)均采用市政给水->地下室生活水箱->变频设备->用水点下行上给的供水方式。雨、污严格分流。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

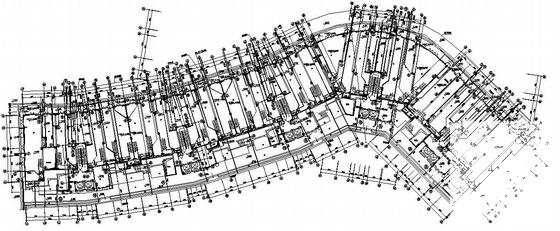

第 1 张图 -

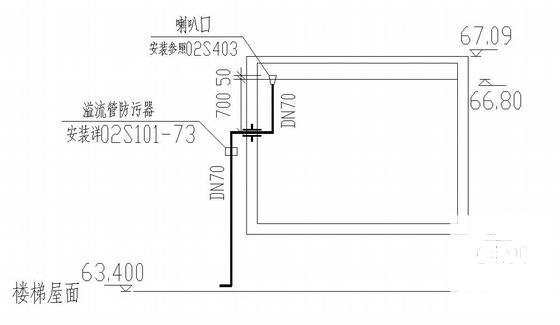

第 2 张图 -
第 3 张图 -

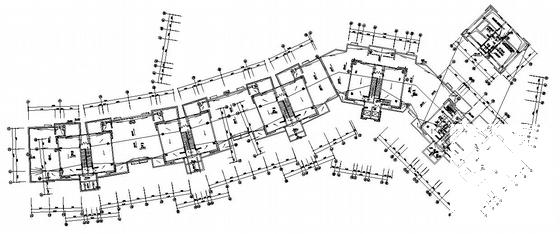

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
