4层居住建筑给排水CAD施工图纸（同层排水）
- 附件设计说明：无
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：33张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 大样节点：卫生间
- 项目所在地：辽宁
附件详情
- 给排水设计说明，图例，材料表
- 给水系统图
- 排水系统图
- 卫生间大样图

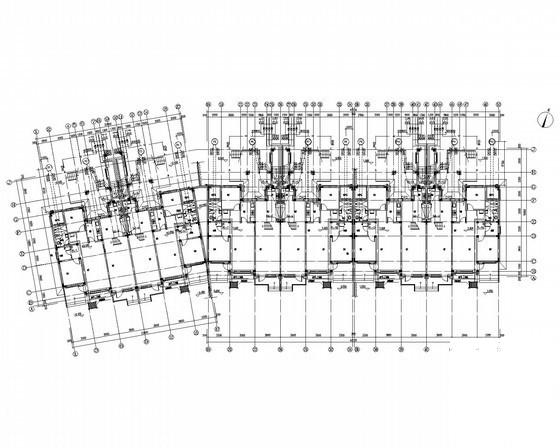

- 给排水平面图
附件详情
该项目为多层居住建筑，共四层。设计范围：室内给水设计、室内污水设计。
，共33张

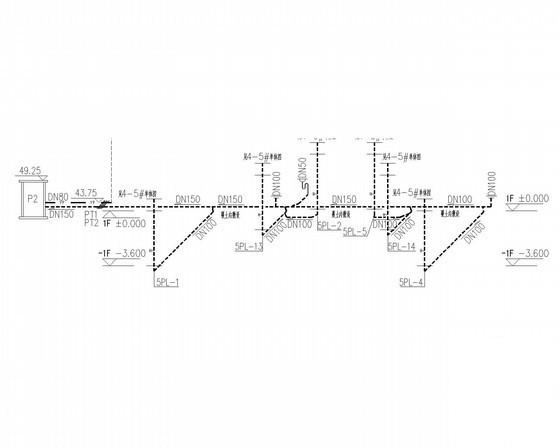

车库排水系统图

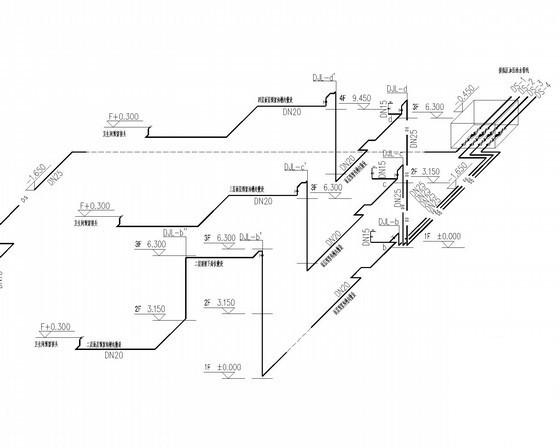

给水系统图

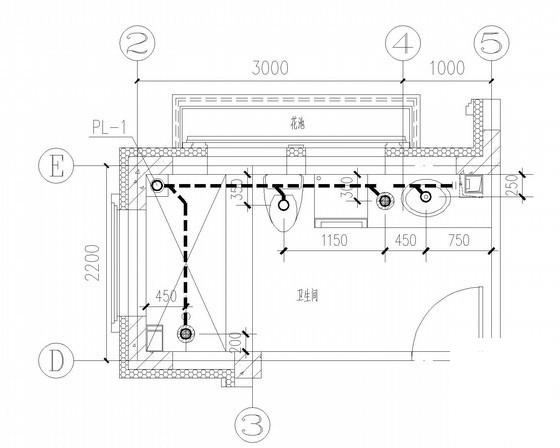

卫生间大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：5.72 MB
- 收藏次数：0
-
文件名称：
附件-995860055908658586898.rar
