4层招待所综合楼给排水图纸(消火栓系统图)

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,宾馆,娱乐,餐饮,体育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：8346平方米
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：11张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,灭火器配置系统
供水设备：水泵站,水池
供水方式：市政供水,无负压供水
排水体制：污废合流,雨污分流
排水技术：重力排水
大样节点：厨房,卫生间,设备房布置
热水供应方式：集中热水供应

附件详情

给排水设计说明
给排水设备材料表
一层平面图
二层平面图(管道夹层）
二层平面图
三层平面图
四层平面图
15.000标高屋顶平面图
热水系统图
给水系统图
排水系统图
消火栓系统图
厨卫大样图

附件详情

该项目为四层招待所，建筑包括办公、包房、客房、西餐厅、健身娱乐室、绿化中庭、大堂、大餐厅。该项目总建筑面积为8346平方米，耐火等级：二级。图中尺寸单位：标高以米计，其他以毫米计。图中管线标高：除注明者以注明为准外，压力管（生活给水）均为管中心标高，非压力管（污水、雨水管等）均为管内底标高。设计范围:该项目设计范围为生活给水系统、生活污废水系统、消防系统。
，共11张图。

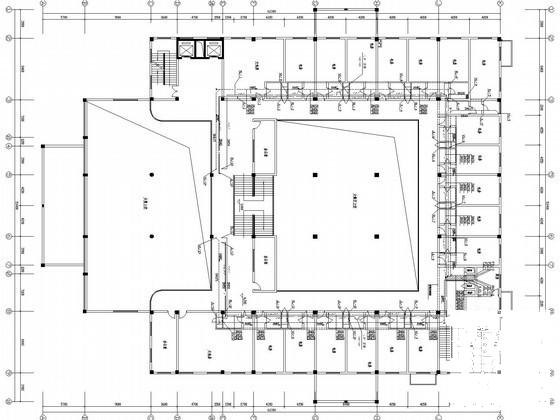

二层平面图(管道夹层）

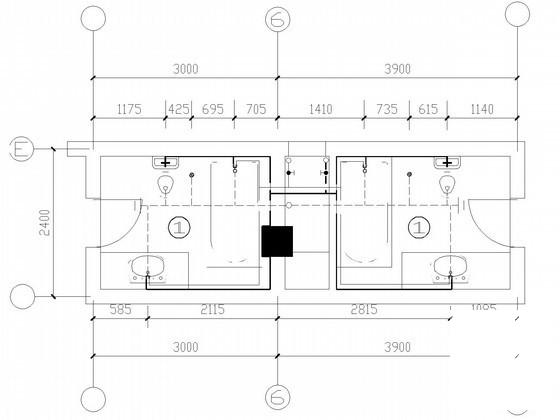

卫生间大样图

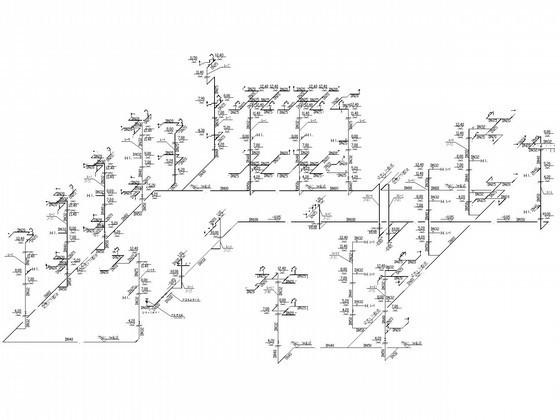

给水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
