船机工厂及综合楼给排水暖CAD施工图纸(消火栓系统图)
- 附件设计说明：有
- 建筑类别：住宅
- 图纸设计深度：施工图
- 参考图纸：36张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 消防设计：室内消火栓系统
- 消火栓用水量室内(L/S)：15
- 项目所在地：辽宁
附件详情
- 设计说明
- 消火栓系统图
- 给水系统图
- 给排水、消防平面图
- 消防泵房工艺图
- 管网综合平面图
- 给水外网平面图
- 污水外网平面图
- 污水外网纵断面图
- 热力外网平面图
- 排水系统图
- 采暖平面图
- 采暖系统图
附件详情
设计范围包括建筑红线内的给水系统、排水系统、
消防系统
、采暖系统。
，共36张。

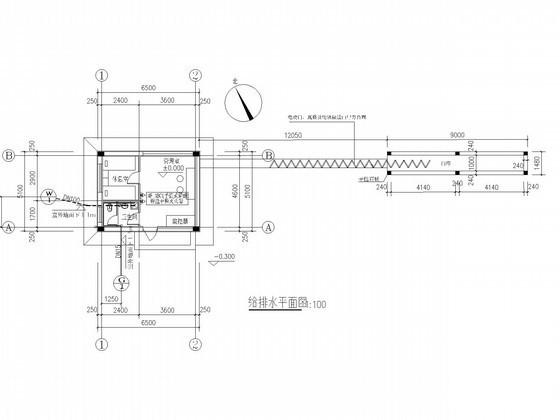

门卫给排水平面图

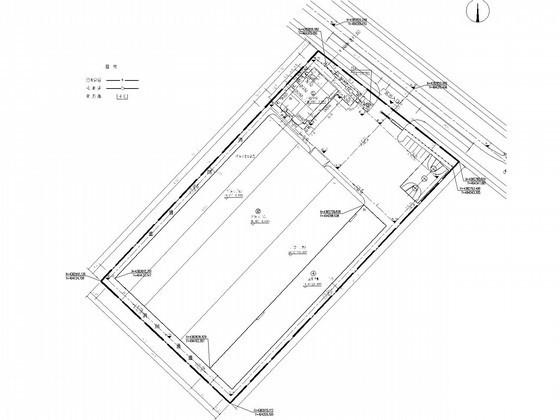

污水外网平面图

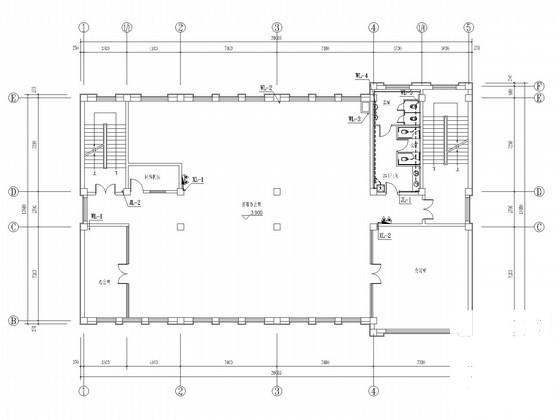

综合楼给排水平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：5.9 MB
- 收藏次数：0
-
文件名称：
附件-995859977068979698867.rar
