工厂给排水及压缩空气图纸

附件详情

生产给水系统说明：
1生产给水管道埋地处采用PVC塑料管，胶接；地上管道采用热镀锌钢管，丝扣连接。
2阀门全部采用铜球阀。
3图中管道设计标高以管中心为准。
4系统安装完毕应按照规范进行吹扫、清洗及压力试验，试验压力不小于0.8MPa。
5管道穿楼板处预留钢套管，套管管径比管径大两号。
6吊顶房间内的给水管道采用20mm厚橡塑料海棉保温。
7室外水龙头为浇灌绿化预留，不需做水槽或水盆，此龙头冬季时将室内阀门关闭并进行放水处理，防止冬季将水管冻裂。
8未尽事宜应按照《建筑给水排水及采暖工程施工 质量验收 规范》（GBJ50242-2002）以及设备、材料生产厂的具体要求进行。

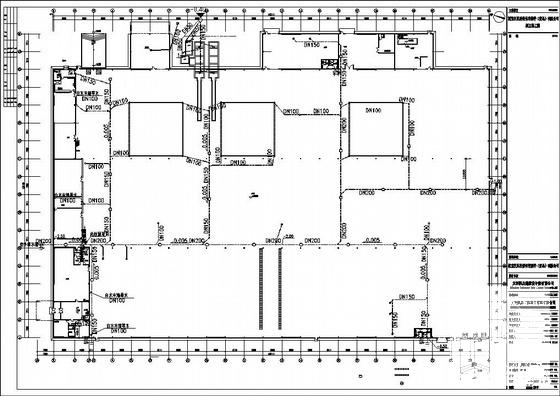

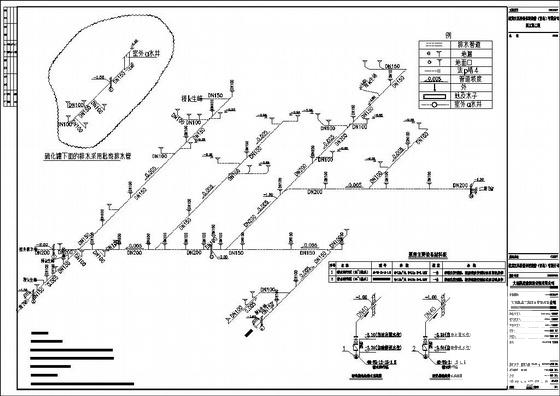

生产排水系统说明：
1生产排水管道采用PVC塑料管，胶接。2地漏均采用DN100型(卫生间采用DN50型)，地面清扫口均为DN100,地漏及检查口均采用不锈钢材质。
3图中管道设计标高以管底为准，管道采用各种吊架与结构地坪连接在一起，防止管道下沉排水不畅。
4系统安装完毕应按照规范进行灌水及通球试验。
5排水管道为二期预留处加盲板。
6未尽事宜应按照《建筑给水排水及采暖工程施工质量验收规范》（GBJ50242-2002）以及设备、材料生产厂的具体要求进行。
压缩空气系统说明:
1 压缩空气管道，采用热镀锌钢管。
2 阀门全部采用铜球阀（Parker公司产品）。3 图中管道设计标高以管中心为准。4 系统安装完毕应按照规范进行酸洗、吹扫、清洗及压力试验，试验压力不小于1.0MPa。管道及支架,均应除锈后刷防锈漆二道.不保温的管道支架再刷调和漆二道，管道再刷银粉两遍。
5 压力计量程范围0-1.5MPa。
6 压缩空气系统的管道及阀门耐压>=1.0MPa。
7 该资料压缩空气来自空压机室，空压机室设备未定，由业主做二次配管。
8 未尽事宜应严格遵守<>(C-6100)的有关规定。
