8层档案馆给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水方式：市政供水
- 排水体制：污废合流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水泵
- 项目所在地：江苏
附件详情
- 给排水设计施工说明

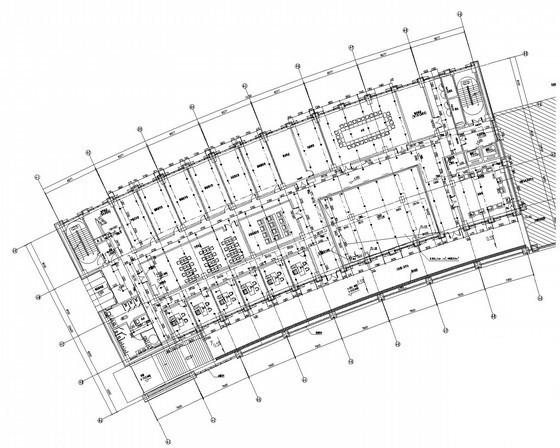

- 平面图
- 喷淋平面图
- 喷淋系统展开图
- 消火栓系统展开图
- 生活给水系统展开图
- 排水系统展开图
- 雨水系统展开图
- 水泵房详图
附件详情
该资料为江苏某档案馆给排水施工图纸。地上8层，建筑类别为二类高层民用建筑，建筑高度36.9米。
设计内容：生活给水系统、饮水系统、消火栓给水系统（室内消火栓用水量为20L/s，室外消火栓用水量为20L/s）、自动喷水灭火系统、灭火器配置、排水系统（污废合流）。
，共21张图。

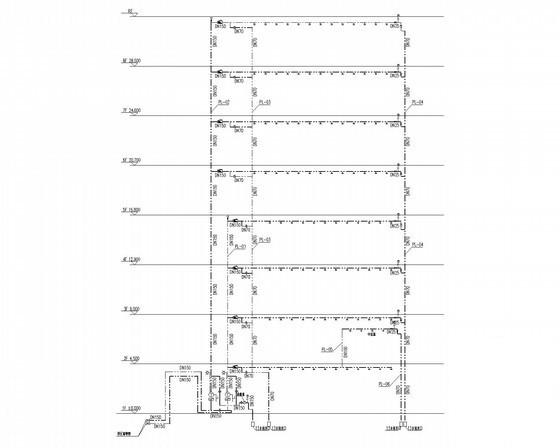

喷淋系统展开图.

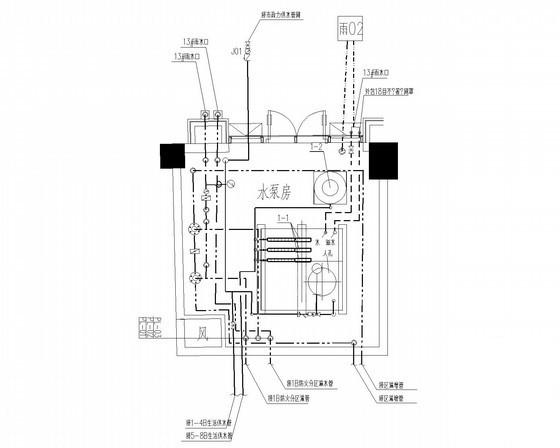

水泵房平面图

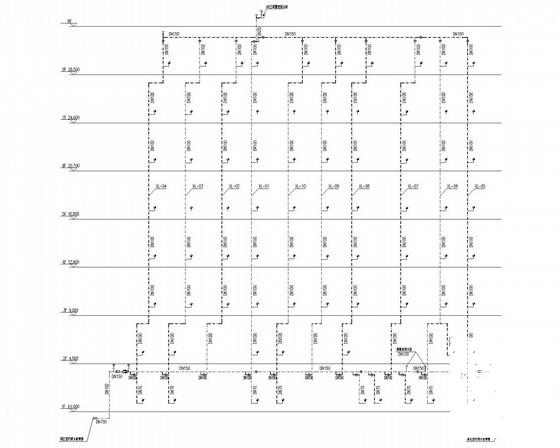

消火栓系统展开图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：8.17 MB
- 收藏次数：0
-
文件名称：
附件-995860757597888889779.rar
