8层框架结构档案馆结构设计施工图纸

  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.20kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是江苏某档案馆项目,总建筑面积: 14790平方米,地上8层,钢筋混凝土框架结构,总尺寸为:68.6x29.4x33.0米,标准层高4.5(3.9)米,HKFZ桩基础,基础设计等级为乙级,抗震设防烈度为6度。
包括结构图纸: 结构设计说明 ,基础图,结构平面图,柱布置图,楼梯图等共计19张图;建筑图纸:建筑设计说明,平面图,立面图,剖面图,墙身详图, 节点图 等22张图。
分享投稿时间:近几年9月。

基础图

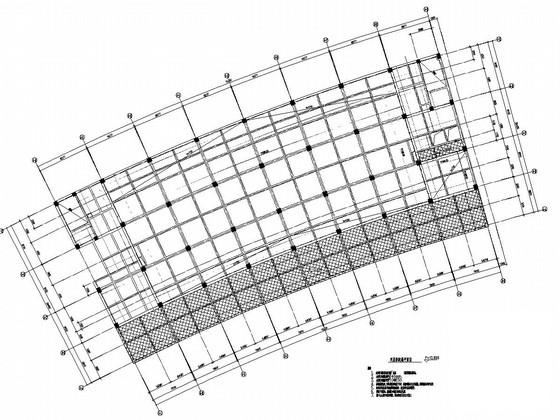

四层板配筋平面图

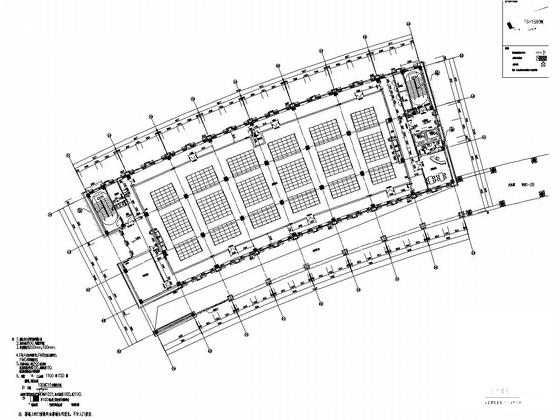

三层平面图

墙身详图

节点详图

标高8.950m~标高12.850m柱网布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 档案馆设计图纸 - 1
    档案馆设计图纸 - 1
  • 档案馆设计图纸 - 2
    档案馆设计图纸 - 2
  • 档案馆设计图纸 - 3
    档案馆设计图纸 - 3
  • 档案馆设计图纸 - 4
    档案馆设计图纸 - 4
  • 档案馆设计图纸 - 5
    档案馆设计图纸 - 5
  • 档案馆设计图纸 - 6
    档案馆设计图纸 - 6
  • 档案馆设计图纸 - 7
    档案馆设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
