4层档案馆空调通风设计CAD施工图纸

附件详情

该项目为浙江省一图书馆及档案馆工程。总建筑面积为:16480m2,建筑高度19.10m，其中：包括少儿图书馆2300m2、图书馆7180m2和档案馆7000m2，为多层建筑。

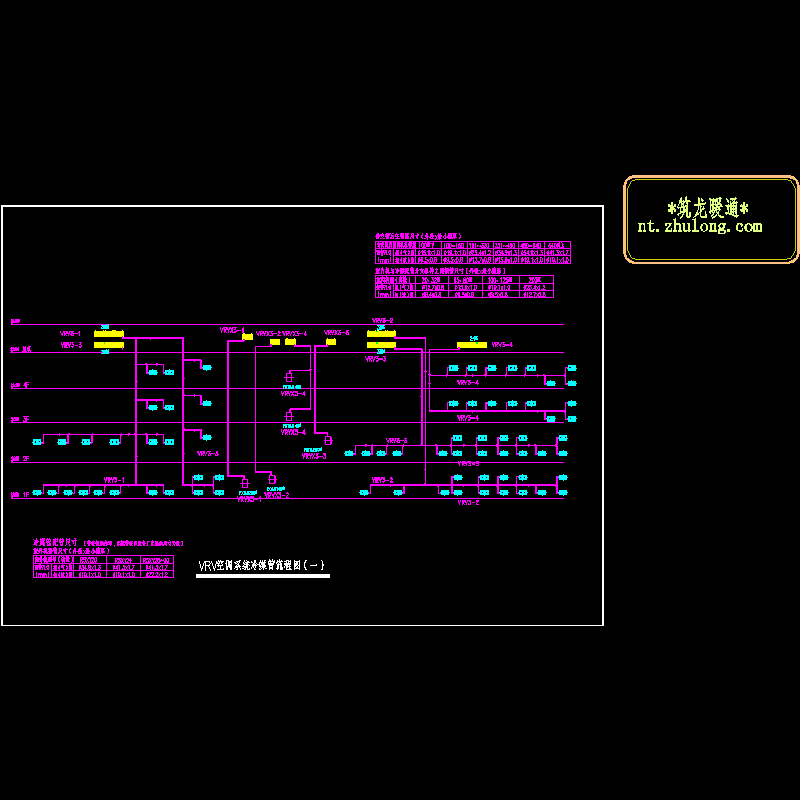

根据项目需求，少儿图书馆、图书馆采用分体式空调机组，予留电源及机位。图书馆门厅、报告厅及档案馆设计集中空调系统。根据功能、独立使用和节能的要求门厅等采用风冷热泵型柜式空调机组进行空调；档案馆库房等根据工艺要求采用风冷恒温恒湿型空调机组进行空调，档案馆其它小间等采用变冷媒流量（VRV）空调系统，按楼层分区设置，室外机分别放置在屋面上。
空调房间采用天花板嵌入式VRV室内机，并设新风系统，新风经初效过滤。各卫生间、会议室及电梯机房等均设排风。地下层水泵房库、配电房及辅助用房等均设机械送、排风系统。

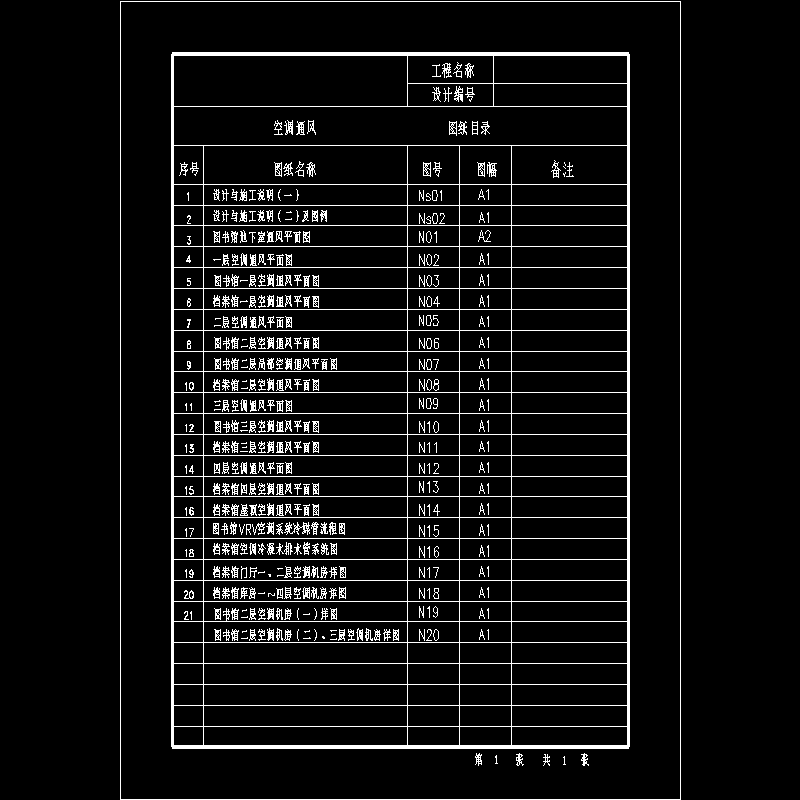

图纸共13张。
