10层17887平米档案馆大楼空调通风设计施工大样图
- 设计说明：有
- 建筑类别：办公,其他
- 建筑高度类型：高层建筑
- 建筑设计面积：17887平方米
- 地上层数：10层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：44张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,人防
- 冷热源：电动压缩式冷水机组,空气调节器
- 空调系统：全空气系统,制冷剂系统
- 项目所在地：浙江
附件详情
- 设计施工说明
- 人防设计说明
- 暖通节能专篇
- 主要设备材料表
- 空调通风平面图
- 空调冷媒管道平面图
- 屋顶层设备布置平面图
- 防排烟平面图
- 地下平时通风平面图
- 地下人防战时通风平面图
- 人防口部通风大样图
- 人防通风系统原理图
- 人防预埋件大样图
- 防排烟系统图
附件详情
稿件为浙江某档案馆新馆建设项目工程，地下一层，地上十层，建筑面积17887m2，建筑高度44.4m。
设计内容：该档案馆大楼的空调通风，暖通消防设计。该项目空调冷负荷约为1960 kW,空调热负荷约为1300kW；办公区域空调系统采用VRV变频多联机系统，档案库房采用恒温恒湿系统，网络机房采用精密空调，室外机设置于屋顶；新风系统采用全热交换机和全新风分体空调,通过风管送至各空调区域，全新风空调机组进风口安装入口式电子除尘净化器；空调的制冷剂采用R410A，全新风空调机组均设U型存水弯，每层系统最末端水管和最高点安装自动放气阀，最低处设置泄水阀……
，图纸共44张。

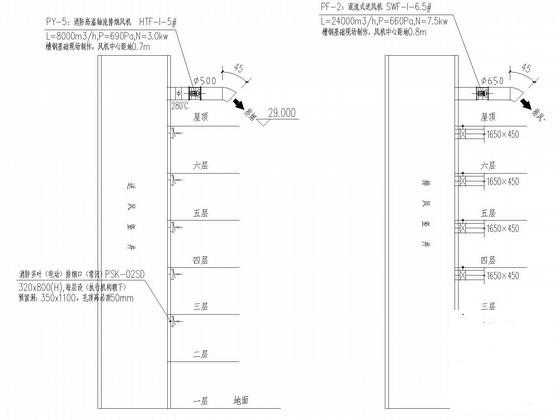

排烟系统图

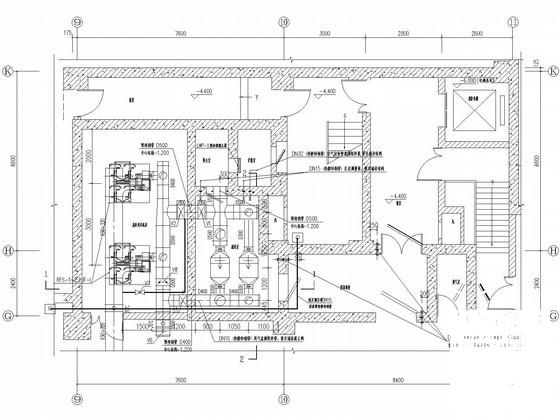

人防出入口通风大样图

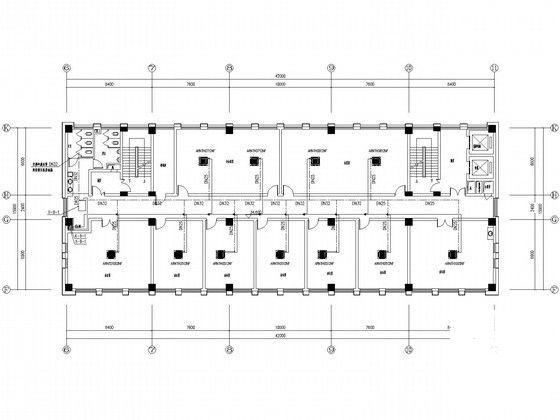

六层空调通风平面图
九层空调冷媒管道平面图
人防预埋件大样图
档案馆暖施
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
档案馆通风空调 - 1 -
档案馆通风空调 - 2 -
档案馆通风空调 - 3 -
档案馆通风空调 - 4 -
档案馆通风空调 - 5 -
档案馆通风空调 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：2.78 MB
- 收藏次数：0
-
文件名称：
附件-995857856976875557878.rar
档案馆通风空调下载
