高层综合档案馆空调通风及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：

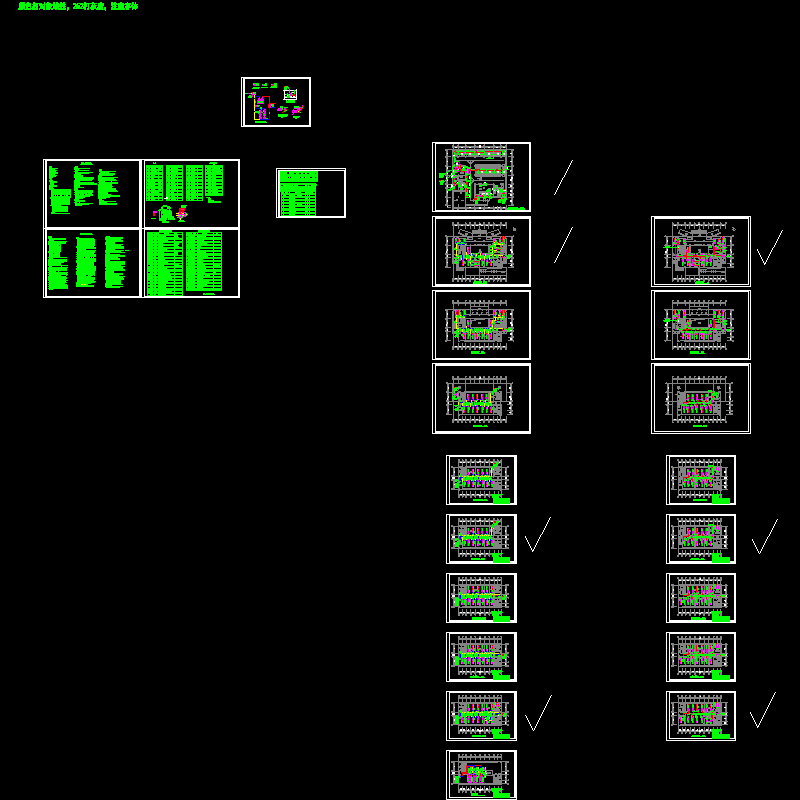

该项目是一个高层综合档案馆建筑，地上9层，地下1层。图纸内容包含设计施工说明，主要设备材料表及图例，风机盘管控制原理图，风冷螺杆与风冷模块系统图，消防通风平面图，空调水管平面图，空调风管平面图等...

二、空调系统：

1.冷热源：采用模块式空气源热泵机组...

2.风系统：采用风机盘管加新风系统...

3.水系统：空调冷冻水系统为一次泵变流量两管制系统，水平及竖向均为异程连接。水平同程系统...

三、 通风防排烟 系统：

通风系统：
地下室汽车库各防火分区设计机械通风系统。所有防火分区均划分防烟分区，按防烟分区设置机械排风，设车辆出入口的防火分区采用自然补风，其余均为机械进风。选用双速柜式离心风机，平时低速运行排风，火灾时切换至高速运行排烟，平时通风时排风量按室内净高3m、6次/小时换气次数计算，火灾时按室内实际净高、6次/小时换气次数计算，送风量取排烟量的50~55%，折合约为排风量的80~85%。各防火分区选用多台送、排风机，车辆出入频率较低时可减少运行台数，节约能耗。公共卫生间设计机械排风系统...

防排烟系统：
汽车库各防火分区均设置机械通风兼排烟系统，各防火分区内均划分防烟分区，防烟分区面积不大于2000m2，按防烟分区控制排烟风机的启停。商业排烟：各层按防火分区设置机械排烟系统，各排烟系统的排烟量按该防火分区内最大防烟分区面积x120m3/h·m2计算。地下部分设机械补风，地上部门利用外门、外窗等自然补风；防烟楼梯间或合用前室加压送风防烟系统...
