高层医疗保健综合建筑空调通风及防排烟系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公,医疗
  • 建筑高度:高层建筑
  • 建筑面积:14000平方米
  • 地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目地址:安徽

附件详情

一、项目概要:

该项目位于安徽省,是一个高层医疗保健综合建筑,地上11层,总建筑面积约1.4万m2。图纸内容包含设计施工说明,主要设备材料表及图例,消防正压送风系统图,机械排烟系统图,制冷剂、冷凝水管平面图,风管平面图,通风、排烟平面图等...

二、空调系统:

1.冷热源:采用多联机空调系统...

2.风系统:采用直接蒸发式新风机组系统...

三、通风排烟系统:

1.通风系统:公共卫生间设机械排风系统,通风量按换气次数不小于每小时10次计算...

2.防排烟系统:靠外墙的楼梯间,采用自然排烟方式。不能采用自然排烟要求的楼梯间、合用前室采用机械加压送风系统。每层的合用前室及楼梯间前室设置常闭型加压送风口,该风口具有现场手动和消防控制室电信号启动功能。在火灾发生时,通过消防信号控制本层及其上一层的送风口开启。内走道采用机械排烟方式,排烟风机设置于屋顶。每层支管设置280度常闭防火阀,火灾时开启本层防火阀及屋顶风机,温度超过280度时关闭防火阀。屋顶排烟风机按照最大防烟分区面积乘以120m3/h进行选择;面积超过100m^2 `,且经常有人停留或可燃物较多的地上有可开启外窗的房间采用自然排烟方式....


一层通风、排烟平面图

一层制冷剂、冷凝水管平面图

二层通风、排烟平面图

二层制冷剂、冷凝水管平面图

三层风管平面图

三层制冷剂、冷凝水管平面图

二层风管平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

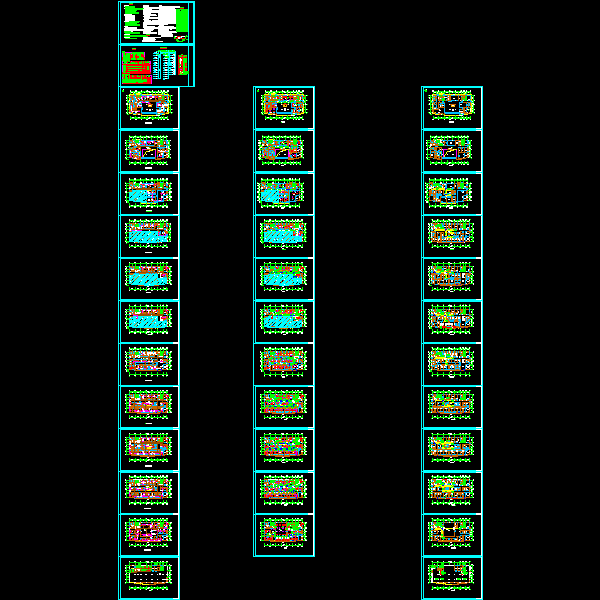

  • 高层医疗保健综合建筑空调通风及防排烟系统设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
