17887平米10层档案馆建筑空调通风消防排烟系统设计施工图纸

一、项目概要：

该项目位于浙江省，是一个高层档案馆建筑项目，地上10层，地下1层，总建筑面积 17887m2，建筑高度44.4m。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，空调通风平面图，屋顶层设备布置平面图，空调冷媒管道平面图，防排烟平面图，防排烟系统图，空调冷媒管系统图等...

二、空调设计：

1、该项目空调冷负荷约为 1960 kW,空调热负荷约为 1300kW。

2、该项目办公区域空调系统采用VRV变频多联机系统，档案库房采用恒温恒湿系统，网络机房采用精密空调，室外机设置于屋顶。

3、新风系统采用全热交换机和全新风分体空调,通过风管送至各空调区域，全新风空调机组进风口安装入口式电子除尘净化器...

三、通风设计：

1、配电房、水泵房设置机械排风。变配电室按换气次数12次/小时设计，兼做事故排风；水泵房排风按换气次数6次/小时设计。

2、档案库房设计事故排风，排风按换气次数12次/小时设计。

3、公共卫生间设置机械排风,排风按换气次数10次/小时设计。

3、公共卫生间设置机械排风,排风按换气次数10次/小时设计...

四、消防设计：

档案库房2~6层每层走道划为一个防烟分区，设置机械排烟系统。不能自然排烟的防烟楼梯间及其（合用）前室设置正压送风，其它有防排烟要求的均采用自然排烟。内走道设置机械排烟系统，排烟量按最大防烟分区面积x120m3/（h.m2）计算...

图纸展示：

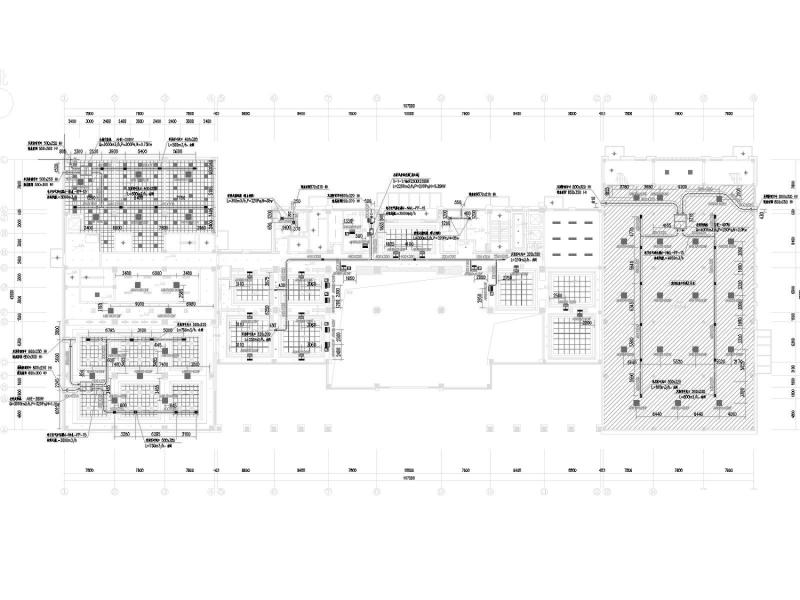

一层空调通风平面图

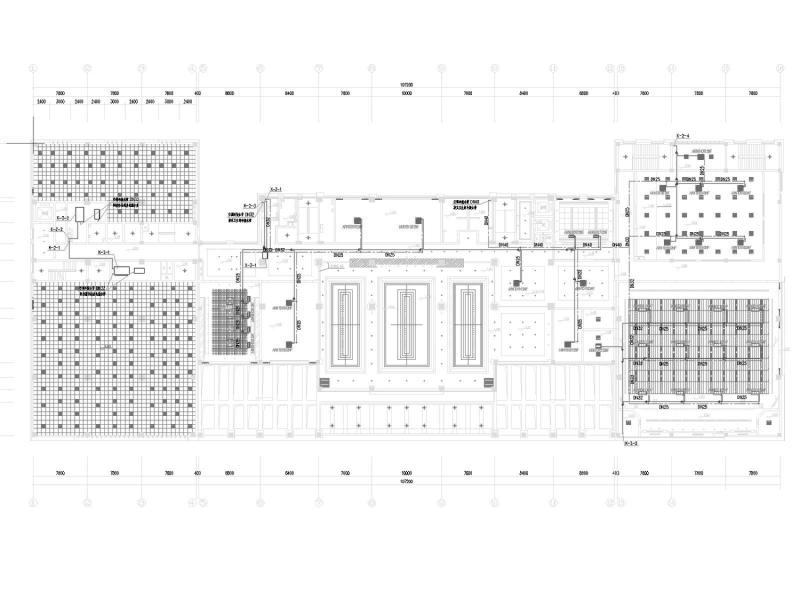

一层空调冷媒管道平面图

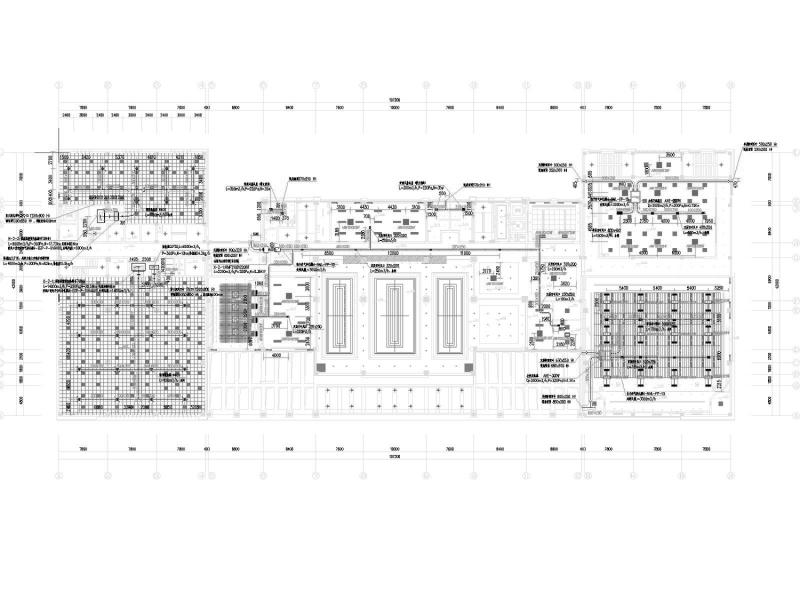

一层防排烟平面图

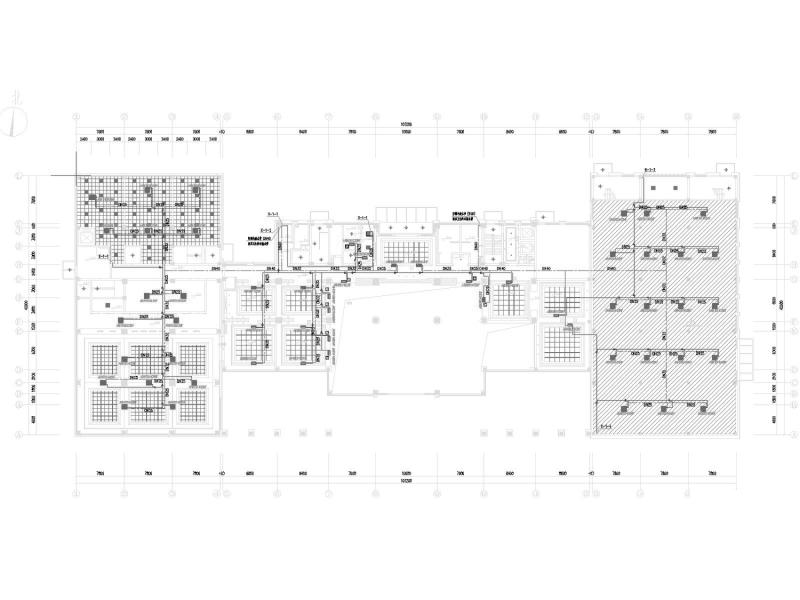

二层空调通风平面图

二层空调冷媒管道平面图

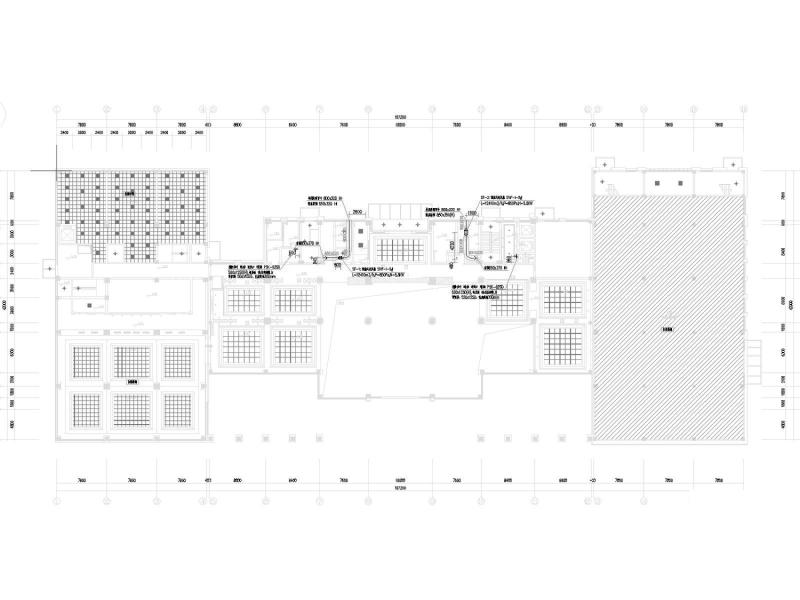

二层防排烟平面图
