7层档案馆空调通风及防排烟工程设计CAD施工大样图(机房设计)

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度:高层建筑
  • 建筑面积:34366.24平方米
  • 地上层数:7层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖
  • 全空气系统:定风量
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:冷却塔
  • 项目地址:安徽

附件详情

一、项目概要:
该项目位于安徽省,其功能主要为展厅、档案库房、办公室、多功能厅及会议室等,建筑面积34366.24m,建筑高度38.3m,属二类高层新建建筑...
二、空调系统:
1.冷热源:本项目冷/热源采用三种不同形式,中央空调系统,恒温恒湿精密空调,冷暖型风冷变制冷剂流量多联空调系统;采用燃气锅炉为其提供空调供热...

2.风系统:空调房间采用定风量全空气系统...

3.水系统:本项目采用一次泵末端变流量两管制系统,采用同程式与异程式相结合的方式...

三、通风排烟系统:
1.该项目防烟楼梯间与合用前室均设有机械加压送风系统,楼梯间正压保持在40~50Pa,合用前室正压保持在25~30Pa。
2.地下车库设与平时通风系统相结合的排烟系统,排烟量按6次/h计算。
3.地下室内走道设与平时通风系统相结合的排烟系统,排烟量按内走道及两旁房间面积之和的60m3/m2 h计算。由直通室外风井自然补风...
地上部分门厅排烟量按其体积的6次/h换气计算,自燃补风...

编制于2012年2月 图纸共34张。

一层空调水管冷媒管平面图

制冷机房大样图

冷媒管系统示意图

锅炉房大样图

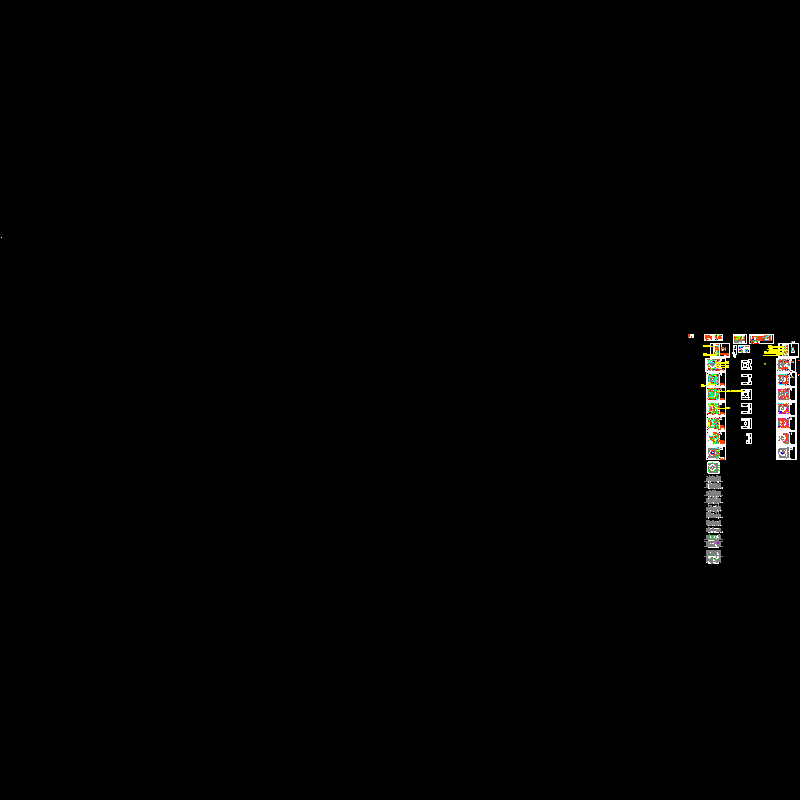

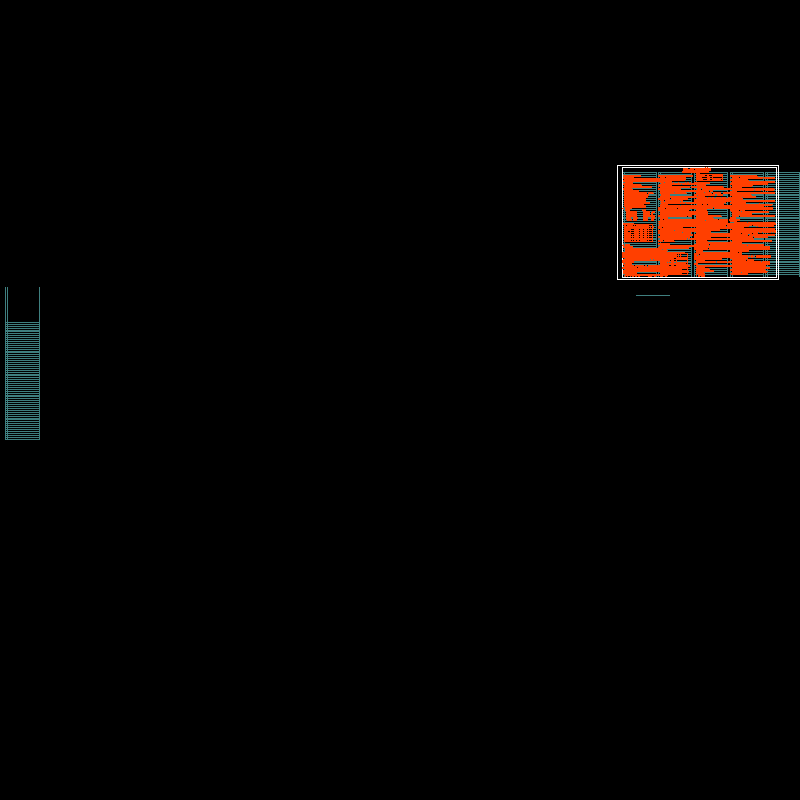

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • (暖施)蚌埠市规划馆档案馆平面图_t3.dwg
    (暖施)蚌埠市规划馆档案馆平面图_t3.dwg
  • 2制冷机房、锅炉房平面.dwg
    2制冷机房、锅炉房平面.dwg

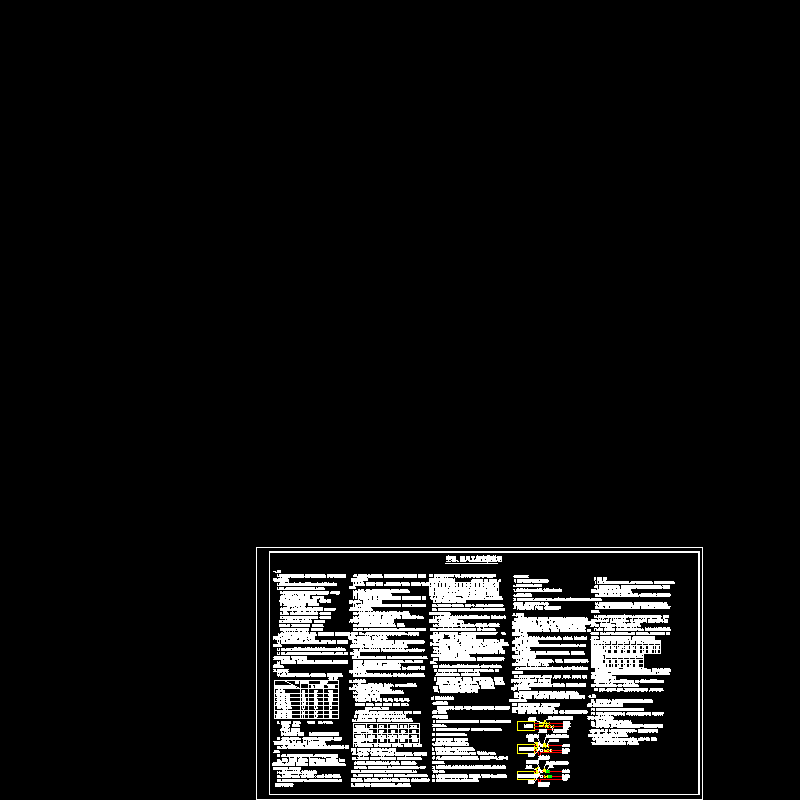

  • 暖通施01-空调、通风工程设计总说明.dwg
    暖通施01-空调、通风工程设计总说明.dwg
  • 暖通施02-空调、通风工程安装总说明-档案馆.dwg
    暖通施02-空调、通风工程安装总说明-档案馆.dwg
  • 暖通施03 空调通风设计统一图例统一术语设备表达形式.dwg
    暖通施03 空调通风设计统一图例统一术语设备表达形式.dwg
  • 暖通施04 中央制冷系统、供热系统示意图.dwg
    暖通施04 中央制冷系统、供热系统示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
