一类高层住宅2#楼暖通施工图纸cad平面图

资料简介
赚取积分

设计详细说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：11137.77平方米
建筑地上层数：23层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
设计内容：通风,防排烟

1、项目概要：该项目为 一类高层住宅2#楼暖通施工图 2020； 2#楼工程技术经济指标建筑占地面积：496.90平方米；建筑设计面积：11137.77平方米；住宅建筑面积（计容）：11088.03平方米；文体活动室：19.59平方米；地下室出地面井道建筑面积（计容）：7.40平方米；架空建筑面积（不计容）：22.75平方米

2、设计范围：通风系统设计；防排烟系统设计；节能设计

部分图纸展示：




以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

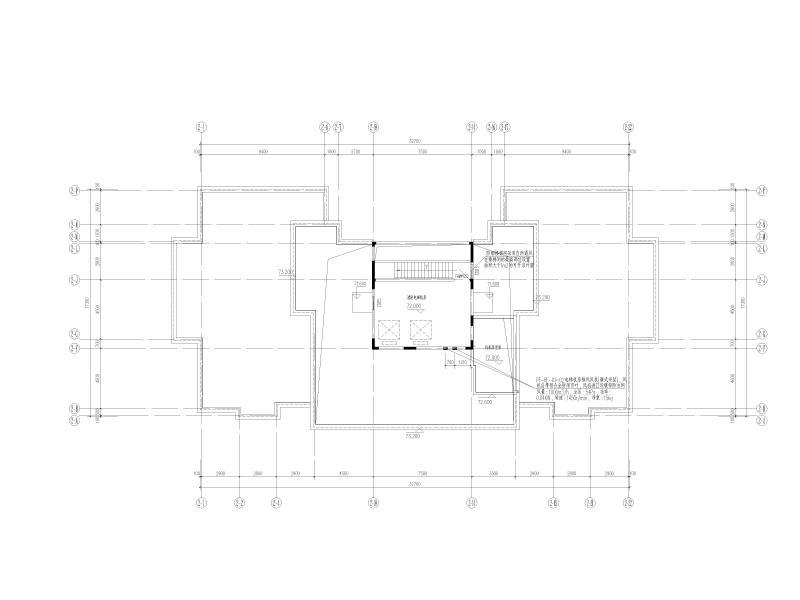

机房层平面图

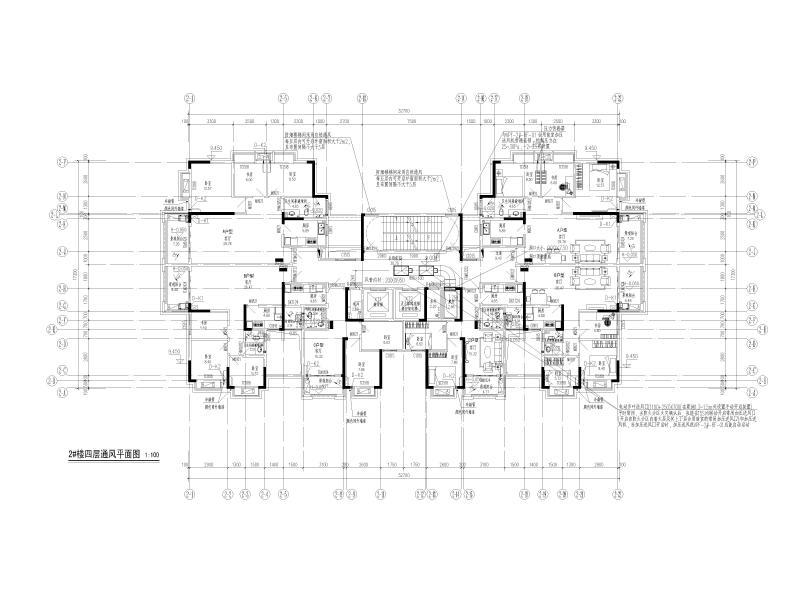

四层通风平面图

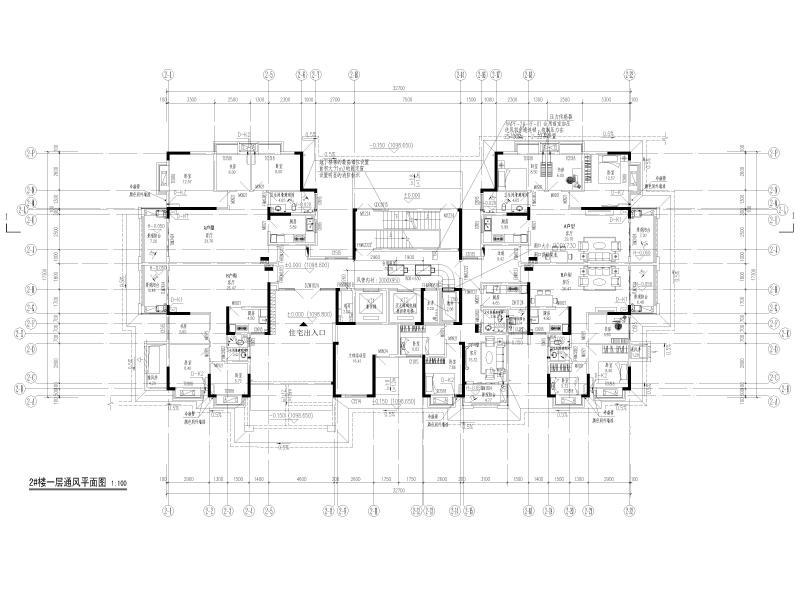

一层通风平面图

以上是部分截图，请下载附件后查看完整高清内容
